申请日2011.12.21
公开(公告)日2012.08.08
IPC分类号G01N30/02
摘要
一种污水中总氮的反相高效液相色谱检测装置，属于水质分析技术领域，由流动相存储器、真空脱气装置、梯度阀、高压泵、进样装置、色谱柱、紫外检测器和数据输出装置依次连接构成，其中进样装置包括六孔片、三槽片和定量环，三槽片有三个与六孔片的孔对应的弧形槽。检测时，流动相存储器内的流动相经过真空脱气装置脱气及梯度阀混合，通过高压泵进入进样装置，携带污水样品流经定量环进入色谱柱及紫外检测器完成检测。本实用新型检测数据准确可靠，污水中的总氮经过消化后，不需要进一步衍生，可直接测定，测定步骤简单，操作方便，节省测试时间。
权利要求书
1.一种污水中总氮的反相高效液相色谱检测装置，其特征在于：它由左存 储器、右存储器、真空脱气装置、梯度阀、高压泵、进样装置、色谱柱、紫外 检测器和数据输出装置构成，左存储器和右存储器通过真空脱气装置及梯度阀 连接高压泵，高压泵连接进样装置，进样装置连接色谱柱，色谱柱连接紫外检 测器，紫外检测器连接数据输出装置，其中进样装置包括六孔片、三槽片和定 量环，六孔片和三槽片为对应的圆形片状体，六孔片有六个均匀分布呈圆环状 的孔，定量环为螺旋管，管的两端分别连接六孔片的孔A和孔D，孔F连接高 压泵，孔E连接色谱柱，孔C封闭，三槽片的上表面有三个均匀分布的弧形槽， 弧形槽与六孔片的孔对应，六孔片固定在进样装置内，三槽片安装在进样装置 内，三槽片上表面紧贴在六孔片下面。
说明书
污水中总氮的反相高效液相色谱检测装置
技术领域
本实用新型属于水质分析技术领域，涉及一种测定污水中总氮的装置。
背景技术
当前，污水中总氮的含量是很多工业废水排放的一项重要指标。水中的氮 分为有机氮和无机氮两类，无机氮以氨氮、亚硝氮和硝氮的形态存在，总氮的 检测很重要，是防止污水污染地表水和地下水的重要环节。
现行的总氮检测方法有酚二磺酸分光光度法(GB 7480-87)和气相分子吸收 光谱法(HJ/T 198-2005)，还有紫外分光光度法(HJ/T 346-2007)，检测过程操 作复杂。
发明内容
本实用新型要解决的技术问题是提供一种操作方便、测定结果准确的污水 中总氮的反相高效液相色谱检测装置。

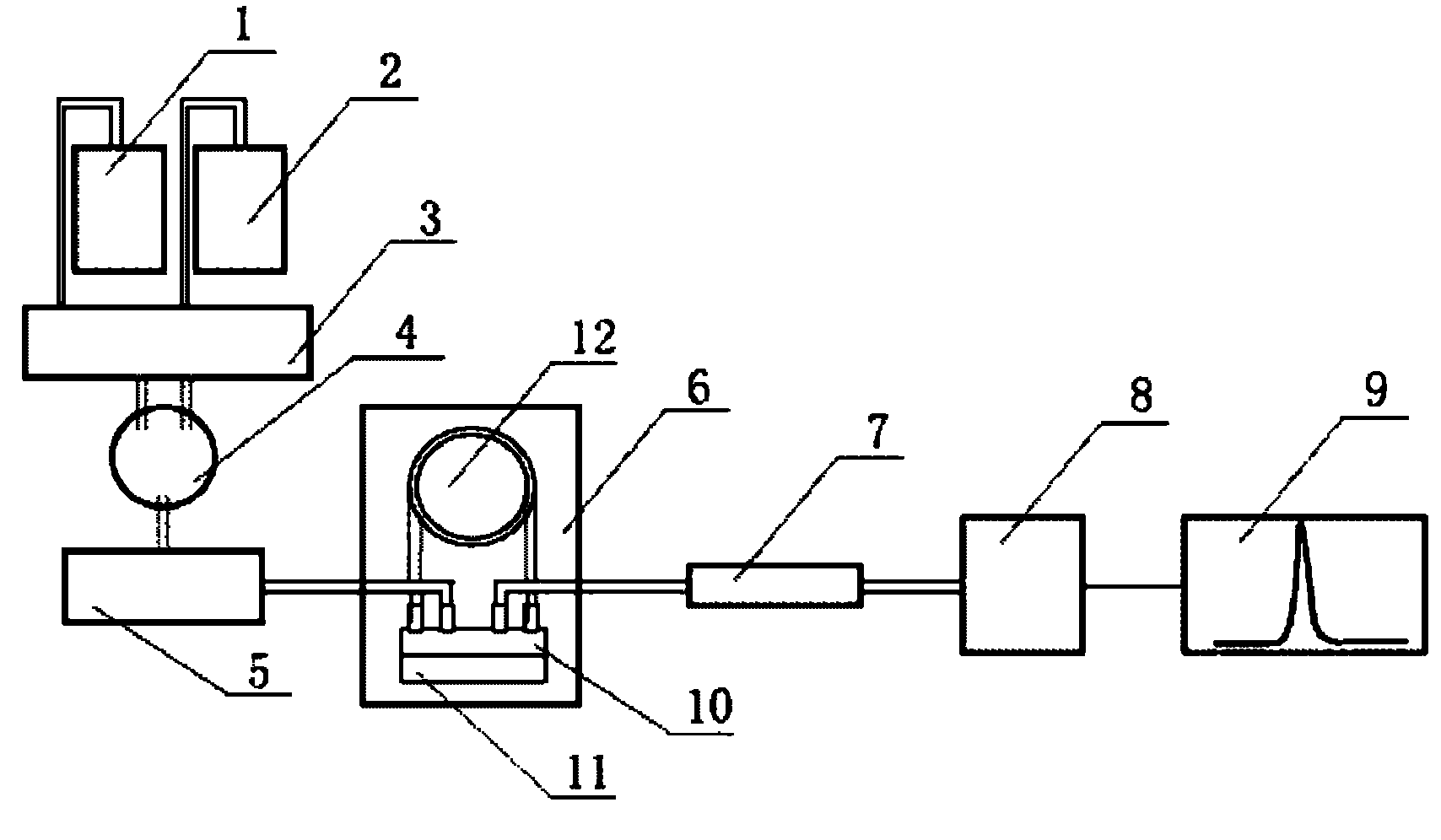

本实用新型解决技术问题的方案是采用左存储器、右存储器、真空脱气装 置、梯度阀、高压泵、进样装置、色谱柱、紫外检测器和数据输出装置构成污 水中总氮的反相高效液相色谱检测装置，左存储器和右存储器通过真空脱气装 置及梯度阀连接高压泵，高压泵连接进样装置，进样装置连接色谱柱，色谱柱 连接紫外检测器，紫外检测器连接数据输出装置，其中进样装置包括六孔片、 三槽片和定量环，六孔片和三槽片为对应的圆形片状体，六孔片有六个均匀分 布呈圆环状的孔，定量环为螺旋管，管的两端分别连接六孔片的孔A和孔D， 孔F连接高压泵，孔E连接色谱柱，孔C封闭，三槽片的上表面有三个均匀分 布的弧形槽，弧形槽与六孔片的孔对应，六孔片固定在进样装置内，三槽片安 装在进样装置内，三槽片上表面紧贴在六孔片下面。检测时，将流动相放入左 存储器内，标准溶液放入右存储器内，左存储器和右存储器内的溶液经过真空 脱气装置脱气及梯度阀混合，通过高压泵进入进样装置，此时三槽片的三个弧 形槽分别对应六孔片的孔A和孔B、孔C和孔D、孔E和孔F，流动相溶液经 过孔A、弧形槽和孔B流入色谱柱及紫外检测器，向六孔片的孔B注入污水样 品，经过弧形槽进入孔A位置，转动三槽片，使孔F和孔A连通，孔D和孔E 连通，流动相携带污水样品流经定量环进入色谱柱及紫外检测器，检测后的结 果通过数据输出装置显示。
本实用新型检测数据准确可靠，污水中的总氮经过消化后，不需要进一步 衍生，可直接测定，测定步骤简单，操作方便，节省测试时间。
