申请日2012.02.16
公开(公告)日2012.08.22
IPC分类号C02F1/78; B63J4/00; C02F1/50
摘要

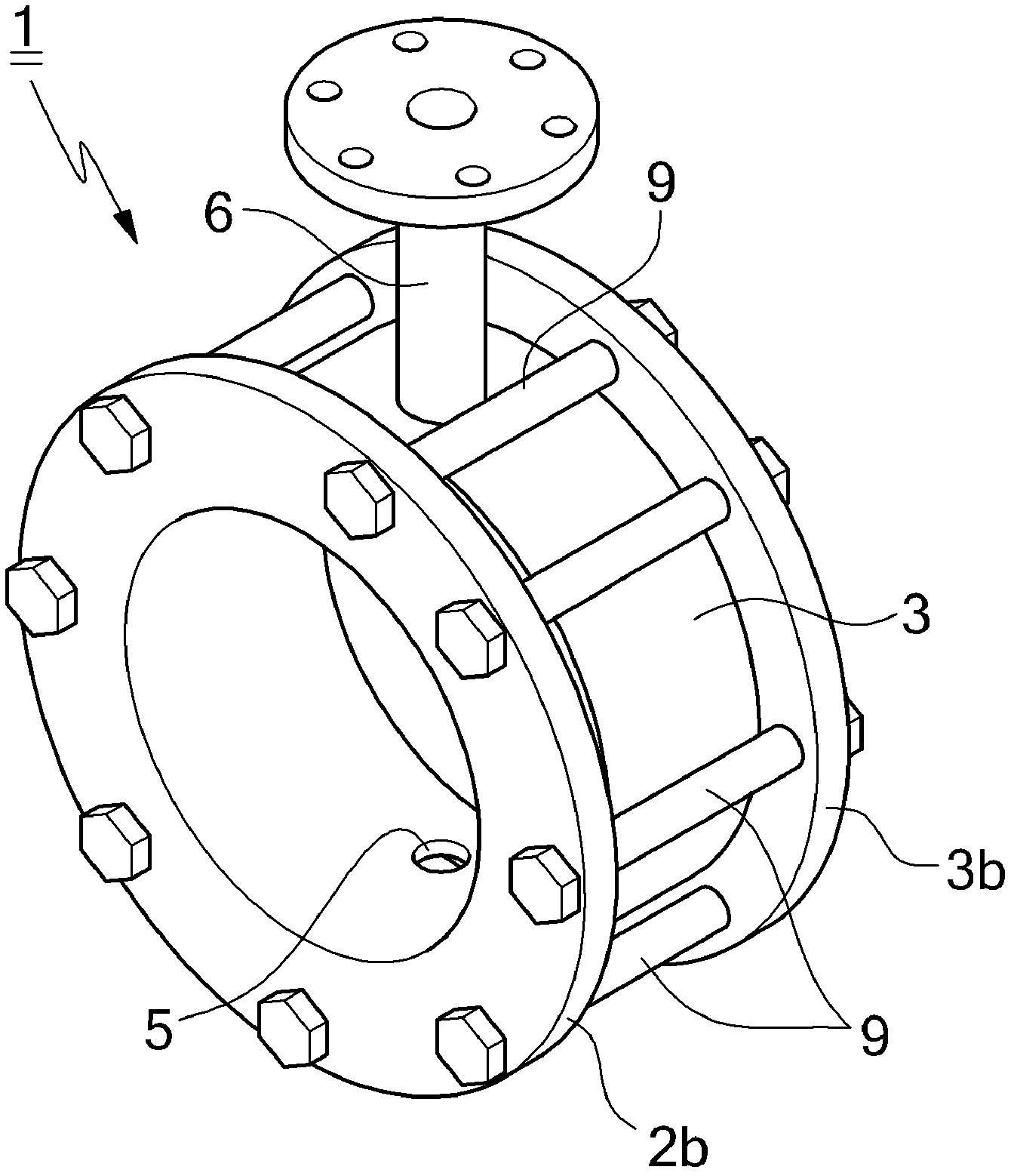

本发明是关于压舱物水处理装置用臭氧供应装置的。易适用于原有运行船舶的压舱物管，臭氧供应通过压舱物管移动的压舱物水的多个角度同时混合，使臭氧混合率极大化，为提供易适用于狭窄空间内的新结构臭氧供应装置。即，本发明在压舱物管(10)的切割部位(11)上安装状态下，使和压舱物管(10)焊接，构成臭氧供应装置(1)，上述臭氧供应装置(1)的相互对称位置上，一体形成端台(2a)(3a)和法兰(2b)(3b)，结合螺母和螺栓(9)，相互插入的内管(2)和外管(3)之间形成密封的环形供应槽(4)，供应槽(4)两侧形成密封槽(7)结合密封(8)，上述内管(2)上，形成使和上述供应槽(4)连接至少1个所以上的喷射孔(5)，上述外管(3)上，安装和供应槽(4)连接的臭氧供应管(6)，与臭氧发生机(ozonizer;20)连接。
权利要求书
1.压舱物水处理装置用臭氧供应装置，其特征在于，
压舱物管(10)的切割部位(11)上安装状态下，和压舱物管(10)焊接，形成臭氧供 应装置(1)，
上述臭氧供应装置(1)的相互对称位置上端台(2a)(3a)和法兰(2b)(3b)形成一 体，用螺母和螺栓(9)结合，形成相互插入的内管(2)和外管(3)之间密封的环形供应 槽(4)，
供应槽(4)两侧形成密封槽(7)结合密封(8)，
上述内管(2)上，形成与上述供应槽(4)连接至少1个所以上的喷射孔(5)，
上述外管(3)上，安装与供应槽(4)连接的臭氧供应管(6)，和臭氧发生机(20)连 接。
2.如权利要求1所述的压舱物水处理装置用臭氧供应装置，其特征在于，上述喷 射孔(5)贯通轴直角方向或压舱物水的流向倾斜贯通。
3.如权利要求1或2所述的压舱物水处理装置用臭氧供应装置，其特征在于，上 述内管(2)和外管(3)上，使一体形成的法兰(2b)(3b)相接，压舱物管(10)和法兰(10a) 结合，用螺母和螺栓(9)使相互结合。
说明书
压舱物水处理装置用臭氧供应装置
发明领域
本发明是关于压舱物水处理装置用臭氧供应装置的，为提供便于更具体适用 于原有运行的船舶压舱物管，臭氧供应通过压舱物管，在移动压舱物水的各个角 度上同时混合，使臭氧混合率极大化，便于狭窄空间内使用的新构成的臭氧供应 装置。
背景技术
船舶运行时，维持船舶平衡，为发挥最佳速度和效率，船舶内TANK中盛装压 舱物水(指海水)，又名船舶平衡水。
如此压舱物水虽然能保障运行安全，更换压舱物水的地域海水所含海洋生物 移动到其他地域。由此造成海洋环境污染及搅乱等港口周边生态界破坏现象严重 是实情。
美国已经在1996年制定了国家侵入种法律，把外来种规定为侵入者，使对压 舱物水的管理和控制义务化。澳大利亚修改检疫法，把压舱物水检查对象规定为 进口货物直接实施检疫。
另一方面，国际海事机构(international maritime organization，以下称 ’IMO’)于2004年2月签定国际协议，2009年开始规定船舶依次搭载压舱物水杀 菌处理装置，违反时全面禁止该船舶入港。
随之达成有关这样的压舱物水处理装置的多样技术开发，臭氧处理技术作为 主要技术被提案。
但是，国际海事机构确定的处理标准D-2中，水中生物最小长度50μm以上 大小时，可能生存的生物个体数为10个/m3未满，长度超过10μm未满50μm 大小时，处理为10个/ml，处理要接近100%，使用如上装置的技术难以满足IMO 的上记标准。
为解决上述问题，正在进行多样研究，代表例为大韩民过注册专利第0775238 号(2007年11月28日公告)具有VENTURI型混合机和臭氧供应装置的压舱物水处 理装置。
具有上述VENTURI型混合机和臭氧供应装置的压舱物水处理装置，安装压舱 物管分歧管，和臭氧供应装置一起在VENTURI型混合机中搅拌后，供应到合水管 中，通过和压舱物管连接的插入管，使其和压舱物水混合。
另外，为提高压舱物水和臭氧混合率，在压舱物管上安装上述多个排管。
但是，上述注册专利，和其他多种流体管一起，在狭窄船舶内部安装的压舱 物管上安装上述构成存在很多困难。
特别是注册专利情况下，要确保安装VENTURI型混合机的空间，因压舱物管 和插入管的结合空间限制，难以在各个方向排管。
【船行技术文件】
【专利文献】
(专利文献1)大韩民国注册专利第0775238号，2007年11月28日公告，具 有″VENTURI型混合机和臭氧供应装置的压舱物水处理装置″
发明概述
【须解决的课题】
对此，本发明者为解决上述很久以来存在的问题，进行了本发明研究。本发 明易使用于原有运行船舶压舱物管上，臭氧供应通过压舱物管移动的压舱物水的 多个角度同时进行混合，使臭氧混合率极大化，提供适于在狭窄空间的新构成的 臭氧供应装置，以发明的技术性课题为目标，完成发明的。
【课题的解决方法】
课题解决方法为，本发明中，切割部分与其他排管一起安装的压舱物管，在 切割部位安装特殊制作的臭氧供应装置。
还有，本发明中，形成臭氧喷射的复数个喷射孔，使其与通过压舱物管的压 舱物水均匀混合。
【发明的效果】
使用本发明中提供的压舱物水处理装置用臭氧供应装置时，可达成与通过压 舱物管的压舱物水的均匀混合，所以能使用压舱物水所含浮游生物或各种海洋生 物被臭氧消毒处理完毕的压舱物水，可以卓越改善因压舱物水发生的环境污染等 问题。
还有，本发明易于安装在原有运行船舶的压舱物管上，可以用低廉价格给船 舶臭氧供应装置。
另外，因结构简单，易适用于位于船内的压舱物管，可以在压舱物多个角度 同时喷射、混合臭氧，使臭氧混合率极大化。
