申请日2011.11.15
公开(公告)日2012.08.01
IPC分类号E03B1/04; C02F1/44; E03B11/02; E03B7/07
摘要
本实用新型公开了一种带有管线机的直饮机水处理系统。它包括直饮机制水系统、直饮机水箱、至少一台管线机，所述直饮机制水系统和直饮机水箱之间连接有四通阀，四通阀的另外两个端口连接两条支路，一条支路先连接高压开关，然后连接到压力储水罐，另一条支路连接任一管线机的水箱;所述高压开关与直饮机制水系统电连接。本实用新型采用新型的水处理系统，突破了直饮机不可以直接接驳管线机的限制。一台直饮机可以接驳若干台管线机，厨房、卧室、客厅均可以正常使用反渗透水。节约了消费者的使用成本，提高了直饮机的使用效率。本实用新型应用范围广泛，可用于所有直饮机中;本实用新型结构简单合理，组合方便，效果好。
权利要求书
1. 一种带有管线机的直饮机水处理系统，包括直饮机制水系统(2)、直饮机水箱(4)、至少一台管线机，其特征在于，所述直饮机制水系统(2)和直饮机水箱(4)之间连接有四通阀(3)，四通阀(3)的另外两个端口连接两条支路，一条支路先连接高压开关(5)，然后连接到压力储水罐(6)，另一条支路连接任一管线机的水箱(7);所述高压开关(5)与直饮机制水系统(2)电连接。
2.根据权利要求1所述的直饮机水处理系统，其特征在于：所述管线机水箱(7)内安装有浮球(12)。
3.根据权利要求1或2所述的直饮机水处理系统，其特征在于：所述水处理系统包括两台以上的管线机，与上述四通阀连接的管线机水箱(7)的支路上设有一个或多个三通阀，其余管线机分别连接到其中一个三通阀的另一端口上。
说明书
一种带有管线机的直饮机水处理系统
技术领域
本实用新型属于净水机水处理技术领域，具体涉及一种直饮机水处理系统的改进技术。
背景技术
目前市场上的反渗透直饮机一般是放置在客厅里面，并且由于其水处理系统的限制，不能方便直接地接驳管线机。用户如果想在卧室里使用，还需另外配置厨下式净水机加上管线机。如此便增加了用户的成本，也降低了反渗透直饮机的使用效率。
实用新型内容
本实用新型要解决的计算问题在于克服上述问题的不足，而提供一种不需要另外配置厨下式净水机的带有管线机的直饮机水处理系统。
本实用新型进一步的目的是提供一种可以方便地接驳若干台管线机的直饮机水处理系统。

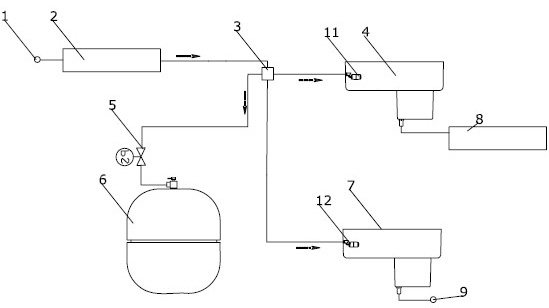

本实用新型的技术方案是：一种带有管线机的直饮机水处理系统，包括直饮机制水系统(2)、直饮机水箱(4)、至少一台管线机，其特征在于，所述直饮机制水系统(2)和直饮机水箱(4)之间连接有四通阀(3)，四通阀(3)的另外两个端口连接两条支路，一条支路先连接高压开关(5)，然后连接到压力储水罐(6)，另一条支路连接任一管线机的水箱(7);所述高压开关(5)与直饮机制水系统(2)电连接。
所述管线机水箱(7)内安装有浮球(12)。
所述水处理系统包括两台以上的管线机，与上述四通阀连接的管线机水箱(7)的支路上设有一个或多个三通阀，其余管线机分别连接到其中一个三通阀的另一端口上。
本实用新型采用新型的水处理系统，突破了直饮机不可以直接接驳管线机的限制。一台直饮机可以接驳若干台管线机，厨房、卧室、客厅均可以正常使用反渗透水。节约了消费者的使用成本，提高了直饮机的使用效率。本实用新型应用范围广泛，可用于所有直饮机中;本实用新型其设计巧妙，结构简单合理，体积小巧，组合方便，效果好，成本低廉。
