申请日2012.08.03
公开(公告)日2013.02.13
IPC分类号B01F7/04; C02F11/12
摘要
本实用新型公开了一种旋耕刀式污泥干化连续混料机，该混料机设置有粉碎并搅拌污泥的混合装置，配合该混合装置还设置有驱动装置;其中混合装置由容器式壳体和设置在壳体内的搅拌轴构成，壳体顶部设置有进料口，底部设置出料口，搅拌轴表面沿轴线方向交错设置有若干组旋耕刀式搅拌刀片，搅拌刀片在搅拌轴上的排列方式可调。该混料机混合均匀、反应充分、性能可靠，通过混料机加入污泥干化粉剂混合含80%水分的生活污泥，可直接获得含水量降至30%以下的直径小于5mm的松散污泥颗粒，非常有利于污泥下一步的合理利用。
权利要求书
1.旋耕刀式污泥干化连续混料机，其特征在于，该混料机设置有粉碎并搅拌污泥的混合装置，配合该混合装置还设置有驱动装置;其中混合装置由容器式壳体和设置在壳体内的搅拌轴构成，壳体顶部设置有进料口，底部设置出料口，搅拌轴表面沿轴线方向交错设置有若干组推进式搅拌刀片，搅拌刀片在搅拌轴上的排列方式可调。
2.如权利要求1所述的混料机，其特征在于，所述驱传动装置由电动机、减速机、联轴器构成，设置在混料机进料口一侧。
3.如权利要求2所述的混料机，其特征在于，所述容器式壳体呈U型，出料口远离驱动装置设置。
4.如权利要求1所述的混料机，其特征在于，所述搅拌刀片呈旋耕刀状，带有安装柄和曲面型刀面，三个一组周向安装在搅拌轴上，沿轴线方向设置有若干组，其安装柄与搅拌轴垂直安装。
5.如权利要求1所述的混料机，其特征在于，所述混合装置和驱动装置设置在同一底座上。
说明书
旋耕刀式污泥干化连续混料机
技术领域
本实用新型涉及一种旋耕刀式污泥干化连续混料机，具体涉及一种将污泥粉碎并进行干燥处理的设备。
背景技术
城市污泥是污水经处理并达标排放后剩余的污染物，以及截污导流工程实施过程中沉积的污染物。其含水率高达70-90%，是一种散发着恶臭、伴有来自工业废物、医疗废物、家庭化学制剂、杀虫剂、重金属离子和有毒化学制剂，并带有多种病源菌、病毒和生物有机体等各类物质的综合废物。
随着我国城市的快速发展和城市规模的急剧扩大，城市中污水及污泥的产生量也成倍剧增。目前，采用将污泥干化然后制成水泥原材料是一个减小污染、对污泥合理再利用的有效方法。在这个方法中需要用到污泥混料机，在污泥混料机中干燥剂和脱水污泥搅拌混合，污泥被粉碎的同时也被进一步的干燥。
现有的污泥混料机，因为搅拌刀片的形状和排列方式的原因，普遍存在混合不均、反应不充分、加工能力低、粉尘大的缺陷。
实用新型内容
针对上述现有技术存在的不足，本实用新型的目的在于提供一种新型污泥干化混料机，该设备对搅拌刀片做了改进，设置了合适的形状和排列方式，提高了污泥混合效果。

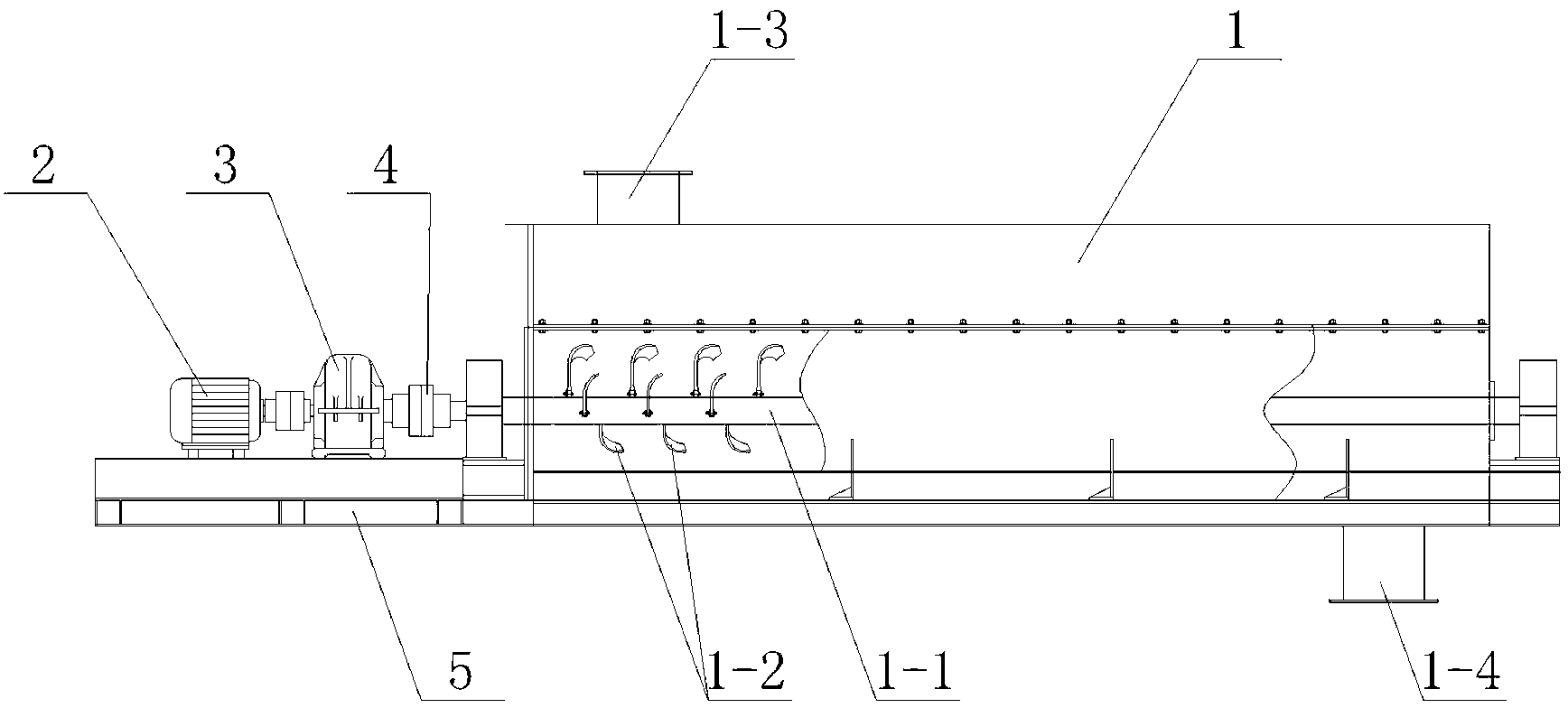

为了达到上述目的，本实用新型一种旋耕刀式污泥干化连续混料机，该混料机设置有粉碎并搅拌污泥的混合装置，配合该混合装置还设置有驱动装置;其中混合装置由容器式壳体和设置在壳体内的搅拌轴构成，壳体顶部设置有进料口，底部设置出料口，搅拌轴表面沿轴线方向交错设置有若干组推进式搅拌刀片，搅拌刀片在搅拌轴上的排列方式可调。
进一步，所述驱传动装置由电动机、减速机、联轴器构成，设置在混料机进料口一侧。
进一步，所述容器式壳体呈U型，出料口远离驱动装置设置。
进一步，所述搅拌刀片呈旋耕刀状，带有安装柄和曲面型刀面，三个一组周向安装在搅拌轴上，沿轴线方向设置有若干组，其安装柄与搅拌轴垂直安装。
进一步，所述混合装置和驱动装置设置在同一底座上。
本实用新型一种旋耕刀式污泥干化连续混料机，该混料机采用旋耕刀式搅拌刀片，搅拌内部物料能够到达混合均匀、反应充分、性能可靠的效果。通过混料机加入污泥干化粉剂混合含80%水分的生活污泥，可直接获得含水量降至30%以下的直径小于5mm的松散污泥颗粒，直径5mm以下颗粒大于90%，非常有利于污泥下一步的合理利用 。
经过该混料机混合后的污泥颗粒，所含的化学成分及矿物组份适用于制造水泥产品，同时解决了污泥处理过程中很难克服的除臭问题。 经反复研究实验，在与水泥生产结合、环境排放达标方面，均收到了良好效果。
