申请日2012.02.22
公开(公告)日2012.07.18
IPC分类号C02F9/14; C02F3/30
摘要
本发明公开了地埋式水处理装置，包括水解酸化池、接触氧化池和斜管沉淀池，水解酸化池侧壁开有入水口，内部设有一组固定支架，水解酸化池与接触氧化池相邻池壁上设有溢流堰;所述接触氧化池内设有支架，底部设有一根曝气管、布有一组曝气头，接触氧化池与斜管沉淀池相邻池壁上开有通孔;所述斜管沉淀池设有一组斜管、通过支架固定，斜管沉淀池侧壁上方开有溢流口。本发明解决了传统设备占地面积大的问题，埋于地下，上面可覆土绿化，在节省用地的同时还能美化环境，且无需专人看管，经济节能。
权利要求书

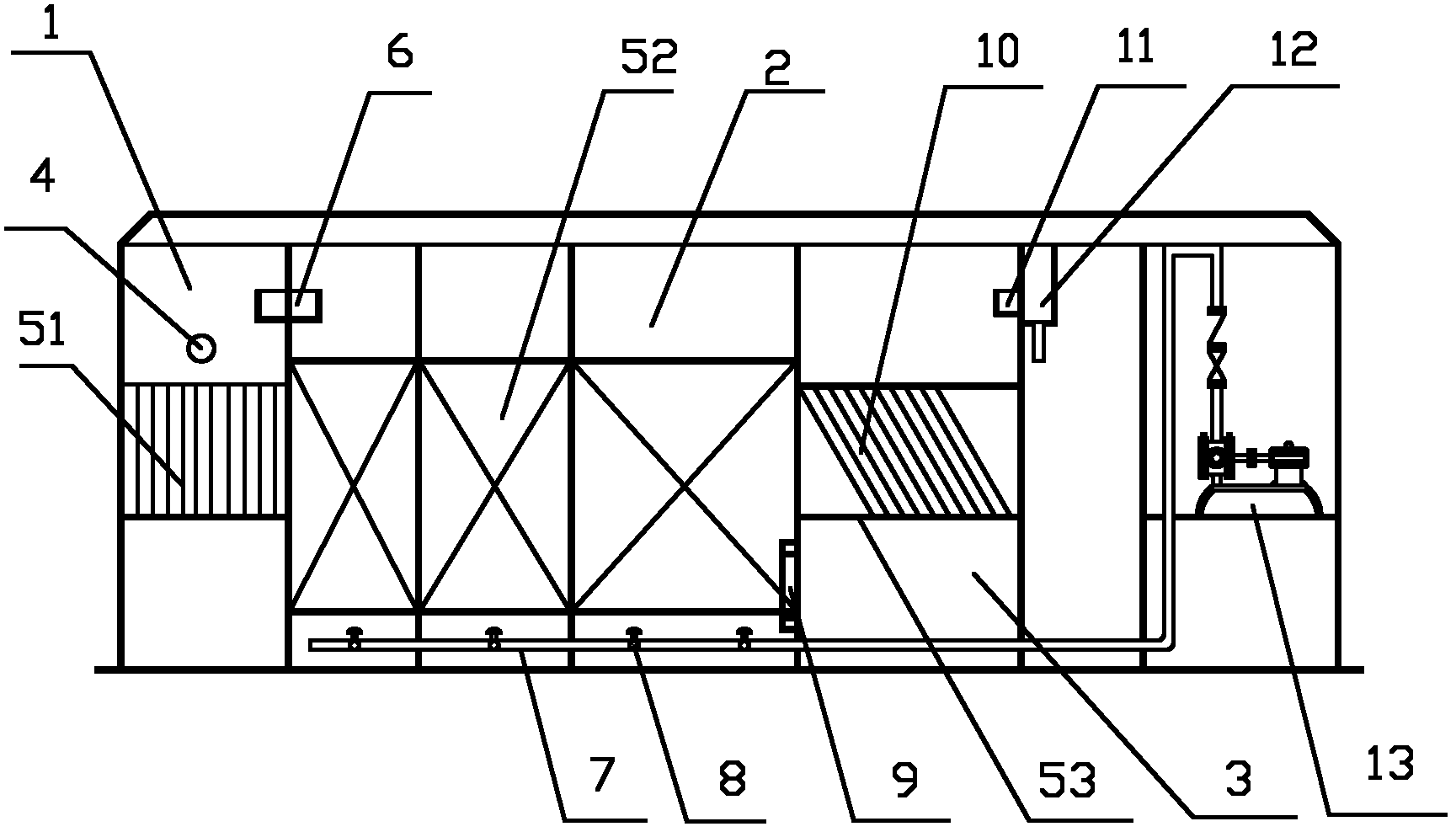

1.地埋式水处理装置，其特征在于，包括水解酸化池(1)、接触氧化池(2) 和斜管沉淀池(3)，所述水解酸化池(3)侧壁开有入水口(4)，内部设有一组 固定支架(51)，水解酸化池(1)与接触氧化池(2)相邻池壁上设有溢流堰(6); 所述接触氧化池(2)内设有支架(52)，底部设有一根曝气管(7)、布有一组曝 气头(8)，接触氧化池(2)与斜管沉淀池(3)相邻池壁上开有通孔(9);所述 斜管沉淀池(3)设有一组斜管(10)、通过支架(53)固定，斜管沉淀池(3) 侧壁上方开有溢流口(11)。
2.根据权利要求1所述的地埋式水处理装置，其特征在于，所述支架(51、 52)上固定有填料。
3.根据权利要求1所述的地埋式水处理装置，其特征在于，所述溢流口(11) 外设有消毒槽(12)。
4.根据权利要求1所述的地埋式水处理装置，其特征在于，所述曝气管(7) 与鼓风机(13)相连。
说明书
地埋式水处理装置
技术领域
本发明属于环保领域，具体一种地埋式水处理装置。
背景技术
目前，在环保领域，水处理设备种类很多，但是一般的设备都是需要占用一 定土地面积，而且处理量越大的设备，占地面积越大，无形中提高了成本;而且， 在处理时一旦发生泄漏，污水还会流出设备，影响正常的生产工作。
发明内容
发明目的：本发明的目的在于针对现有技术的不足，提供一种地埋式水处理 装置。
技术方案：为了达到上述目的，本发明具体是这样来完成的：一种地埋式水处理装置，包括水解酸化池、接触氧化池和斜管沉淀池，水解酸化池侧壁开有入 水口，内部设有一组固定支架，水解酸化池与接触氧化池相邻池壁上设有溢流堰; 所述接触氧化池内设有支架，底部设有一根曝气管、布有一组曝气头，接触氧化 池与斜管沉淀池相邻池壁上开有通孔;所述斜管沉淀池设有一组斜管、通过支架 固定，斜管沉淀池侧壁上方开有溢流口。
其中，所述水解酸化池和接触氧化池内的支架上均固定有填料。
其中，所述斜管沉淀池的溢流口外设有消毒槽。
其中，所述曝气管与鼓风机相连。
有益效果：本发明与传统水处理设备相比，具有如下优点：
1、处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不 需盖房，不需采暖保温的优点;
2、设备自动化程度高，安全可靠;
3、运行成本低，符合节能低碳技术要求;
4、使用寿命长，安装维护方便。
