申请日2012.03.01
公开(公告)日2012.09.26
IPC分类号C02F1/461; C02F5/00
摘要
本实用新型公开了一种过滤型管道式电解水处理装置，包括反应室、进水口、出水口、排污口、端盖,反应室底部设有进水口和排污口，其右端设有端盖，反应器左端连接有横置的过滤室，过滤室底部设有出水口。本实用新型的有益效果是，将反应室于过滤室设计为一体，结构紧凑占地面积小;清洗用水量小，清洗时不断流，清洗压力小，设备安装方便将原来立式的电解反应器改为卧式，方便卸下盖板，方便拆卸电极，大大提高了设备维护的便利性。
权利要求书

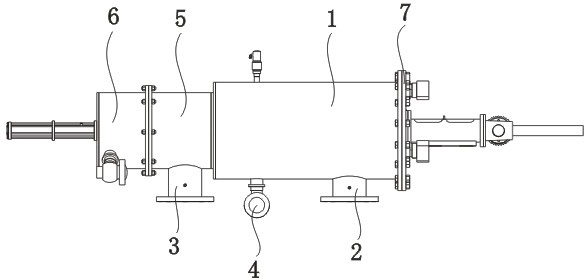

1.一种过滤型管道式电解水处理装置，包括反应室(1)、进水口(2)、出水口(3)、排污口(4)、端盖(7)，反应室(1)底部设有进水口(2)和排污口(4)，其右端设有端盖(7)，其特征在于，反应器(1)左端连接有横置的过滤室(5)，过滤室(5)底部设有出水口(3)。
2.根据权利要求1所述的过滤型管道式电解水处理装置，其特征在于，所述的过滤室(5)连接有排污腔壳体(6)，其内设有吸污管和细滤网，其下部设有两通液力排污阀。
说明书
过滤型管道式电解水处理装置
技术领域
本实用新型涉及一水处理装置，尤其是过滤型管道式电解水处理装置。
背景技术
目前，水的处理方法采用的是加入杀菌药剂进行杀菌灭藻;对于除垢使用的Y型过滤器微电解排污水处理仪的过滤系统只能过滤掉部分方文石，存在经常拆洗滤网和过滤不彻底而堵塞管道的问题，且不能改善水质。
实用新型内容
为了克服现有的水处理装置不足，本实用新型提供一种过滤型管道式电解水处理装置。
本实用新型解决其技术问题所采用的技术方案是，过滤型管道式电解水处理装置，包括反应室、进水口、出水口、排污口、端盖, 反应室底部设有进水口和排污口，其右端设有端盖，反应器左端连接有横置的过滤室，过滤室底部设有出水口。
过滤室连接有排污腔壳体，其内设有吸污管和细滤网，其下部设有两通液力排污阀。
本实用新型的有益效果是，将反应器于过滤室设计为一体，结构紧凑占地面积小;清洗用水量小，清洗时不断流，设备安装方便,将原来立式的电解反应器改为卧式，方便卸下盖板，方便拆卸电极，大大提高了设备维护的便利性。
