申请日2012.08.07
公开(公告)日2013.01.23
IPC分类号C02F1/28; C02F1/00
摘要
本实用新型公开了一种用于水处理的粉末活性炭加药设备，包括干粉储存投料系统、溶液搅拌系统和浆液投加系统，所述干粉存储投料系统的出料口与所述溶液搅拌系统的进料口连接，所述溶液搅拌系统的出料口与所述浆液投加系统的进料口连接。本实用新型是对粉末活性炭自动进行定量配比、定量投加的成套设备，具有自动化程度高，人工操作少，直观的人机界面，操作简单、方便，结构简单，造型美观，系统稳定可靠，粉尘污染小，粉末利用率高，工作效率高，投料均匀、准确等优点。
权利要求书
1.一种用于水处理的粉末活性炭加药设备，其特征在于：包括干粉储存投料 系统、溶液搅拌系统和浆液投加系统，所述干粉存储投料系统的出料口与 所述溶液搅拌系统的进料口连接，所述溶液搅拌系统的出料口与所述浆液 投加系统的进料口连接。
2.根据权利要求1所述的用于水处理的粉末活性炭加药设备，其特征在于： 所述干粉储存投料系统包括真空上料机、进料斗、储料仓、料位计、震动 装置、卸料阀和定量螺旋输送机，所述真空上料机的出料口与所述进料斗 的入口连接，所述进料斗的出口与所述储料仓的入口连接，所述储料仓的 出料口设置有所述卸料阀，所述储料仓的出料口与所述定量螺旋输送机的 入料口连接，所述定量螺旋输送机的出料口为所述干粉储存投料系统的出 料口，所述震动装置和所述料位计均安装于所述储料仓上。
3.根据权利要求1所述的用于水处理的粉末活性炭加药设备，其特征在于： 所述溶液搅拌系统包括第一进料阀、第二进料阀、第一搅拌机、第二搅拌 机、第一进水阀、第二进水阀、第一溶液罐、第二溶液罐、第一液位计、 第二液位计、第一出料阀、第二出料阀和溶液罐隔断阀，所述干粉储存投 料系统的出料口同时与所述第一进料阀和所述第二进料阀的进料口连接， 所述第一进料阀的出料口与所述第一溶液罐的进料口连接，所述第一溶液 罐的上端安装有所述第一搅拌机，所述第一溶液罐的上段安装有所述第一 进水阀，所述第一溶液罐的下段安装有所述第一出料阀，所述第二进料阀 的出料口与所述第二溶液罐的进料口连接，所述第二溶液罐的上端安装有 所述第二搅拌机，所述第二溶液罐的上段安装有所述第二进水阀，所述第 二溶液罐的下段安装有所述第二出料阀，所述第一出料阀的出料口通过管 道与所述隔断阀的进料口连接，所述隔断阀的出料口通过管道与所述第二 出料阀的出料口连接，所述第一液位计安装于所述第一溶液罐上，所述第 二液位计安装于所述第二溶液罐上，所述第一进水阀与所述第二进水阀的 进水口均与水源连接，所述第二出料阀的出料口为所述溶液搅拌系统的出 料口。
4.根据权利要求1所述的用于水处理的粉末活性炭加药设备，其特征在于： 所述浆液投加系统包括螺杆泵隔断阀和螺杆泵，所述螺杆泵隔断阀的进料 口与所述溶液搅拌系统的出料口连接，所述螺杆泵隔断阀的出料口与所述 螺杆泵的进料口连接，所述螺杆泵的出料口为所述用于水处理的粉末活性 炭加药设备的出料口。
说明书
用于水处理的粉末活性炭加药设备
技术领域
本实用新型涉及一种制药及药液投加设备，尤其涉及一种用于水处理的粉 末活性炭加药设备。
背景技术
粉末活性炭对水中溶解的有机污染物，如三卤甲烷及前体物质、四氯化碳、 苯类、酚类化合物等具有较强的吸附能力。对色度、异臭、异味、亚甲蓝表面 活性物质、除草剂、杀虫剂、农药、合成洗涤剂、合成染料、胺类化合物及许 多人工合成的有机化合物等都有较好的去除效果。对某些重金属化合物，如汞、 铅、铁、镍、铬、锌、钴等也有较强的吸附能力，因此在目前原水受到有机物、 藻类、色度、重金属污染或有异臭味的情况下，投加粉末活性炭已成为一种高 效的解决方案，它可以有效地除臭、除色和降低有机物含量。而粉末活性炭加 药设备正是用粉末活性炭进行水处理的核心设备。
现有技术中，各水厂使用的粉末活性炭投加设备，存在着如粉尘污染严重、 操作条件恶劣，严重危害工人的身体健康，同时影响水厂的整体环境，人工操 作多，操作强度大，粉末活性炭的利用效率低，不能实现连续、准确的投加等 问题。
发明内容
本实用新型的目的就在于为了解决上述问题而提供一种用于水处理的粉末 活性炭加药设备。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括干粉储存投料系统、溶液搅拌系统和浆液投加系统，所述 干粉存储投料系统的出料口与所述溶液搅拌系统的进料口连接，所述溶液搅拌 系统的出料口与所述浆液投加系统的进料口连接。

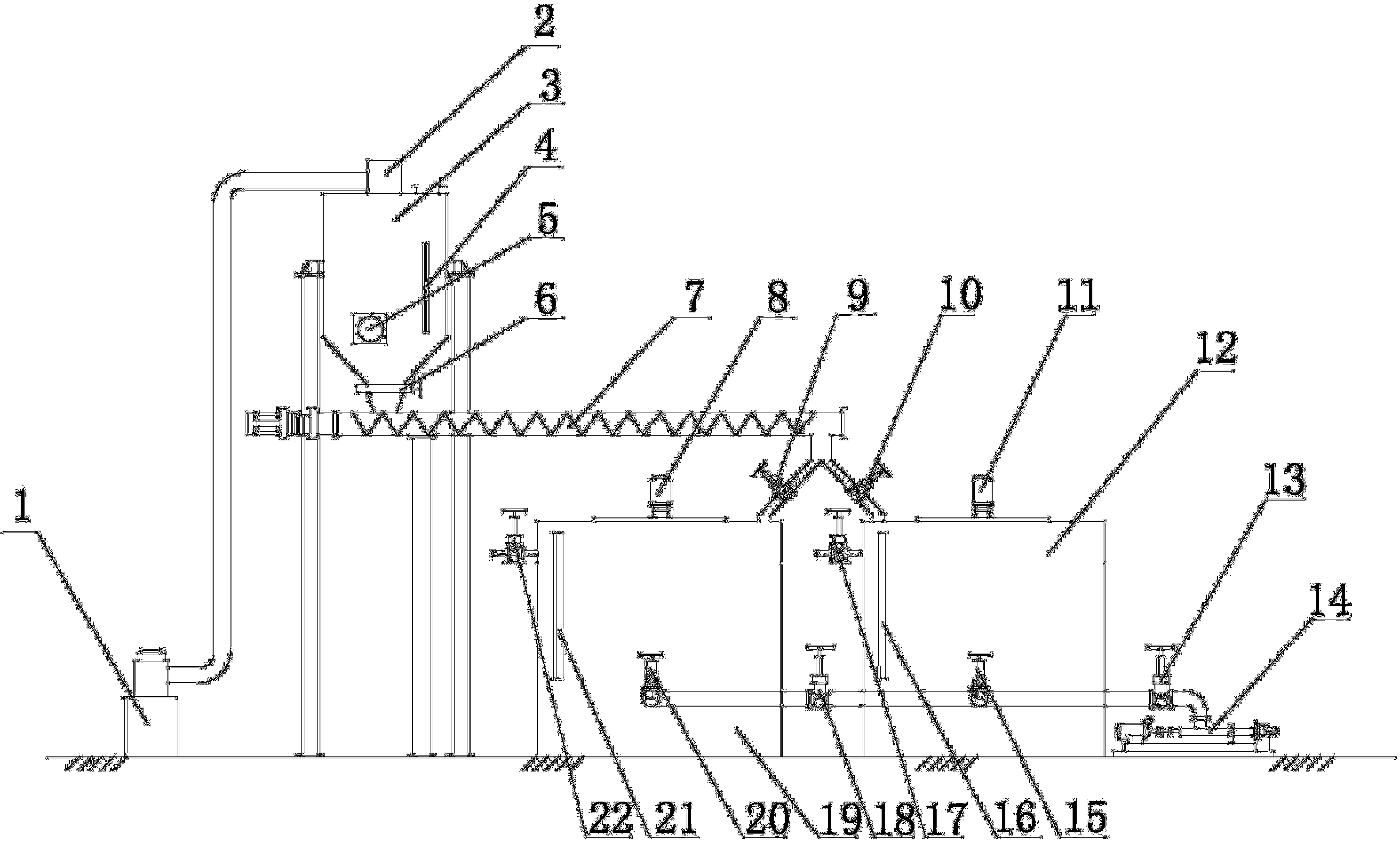

所述干粉储存投料系统包括真空上料机、进料斗、储料仓、料位计、震动 装置、卸料阀和定量螺旋输送机，所述真空上料机的出料口与所述进料斗的入 口连接，所述进料斗的出口与所述储料仓的入口连接，所述储料仓的出料口设 置有所述卸料阀，所述储料仓的出料口与所述定量螺旋输送机的入料口连接， 所述定量螺旋输送机的出料口为所述干粉储存投料系统的出料口，所述震动装 置和所述料位计均安装于所述储料仓上。
所述溶液搅拌系统包括第一进料阀、第二进料阀、第一搅拌机、第二搅拌 机、第一进水阀、第二进水阀、第一溶液罐、第二溶液罐、第一液位计、第二 液位计、第一出料阀、第二出料阀和溶液灌隔断阀，所述干粉储存投料系统的 出料口同时与所述第一进料阀和所述第二进料阀的进料口连接，所述第一进料 阀9的出料口与所述第一溶液罐的进料口连接，所述第一溶液罐的上端安装有 所述第一搅拌机，所述第一溶液罐的上段安装有所述第一进水阀，所述第一溶 液罐的下段安装有所述第一出料阀，所述第二进料阀的出料口与所述第二溶液 罐的进料口连接，所述第二溶液罐的上端安装有所述第二搅拌机，所述第二溶 液罐的上段安装有所述第二进水阀，所述第二溶液罐的下段安装有所述第二出 料阀，所述第一出料阀的出料口通过管道与所述隔断阀的进料口连接，所述隔 断阀的出料口通过管道与所述第二出料阀的出料口连接，所述第一液位计安装 于所述第一溶液罐上，所述第二液位计安装于所述第二溶液罐上，所述第一进 水阀与所述第二进水阀的进水口均与水源连接，所述第二出料阀的出料口为所 述溶液搅拌系统的出料口。
所述浆液投加系统包括螺杆泵隔断阀和螺杆泵，所述螺杆泵隔断阀的进料 口与所述溶液搅拌系统的出料口连接，所述螺杆泵隔断阀的出料口与所述螺杆 泵的进料口连接，所述螺杆泵的出料口为所述用于水处理的粉末活性炭加药设 备的出料口。
本实用新型的有益效果在于：
本实用新型是对粉末活性炭自动进行定量配比、定量投加的成套设备，具 有自动化程度高，人工操作少，直观的人机界面，操作简单、方便，结构简单， 造型美观，系统稳定可靠，粉尘污染小，粉末利用率高，工作效率高，投料均 匀、准确等优点。
