申请日2012.06.07
公开(公告)日2013.02.13
IPC分类号B01J2/22; C02F11/12
摘要
本实用新型涉及一种污泥造粒干燥装置，具体地说是用于污泥造粒成形的，属于污泥处理设备技术领域。其主要包括造粒干燥桶、底架、主轴、变速电机、压轮、压轮轴、连接齿轮、造粒模和落料干燥板。所述底架上连接造粒干燥桶，造粒干燥桶中心位置安装主轴。所述主轴上端连接造粒干燥桶上端，主轴下端连接固定在底架上的变速电机。所述造粒干燥中从上到下依次设置造粒模和落料干燥板。所述造粒模和落料干燥板由主轴带动转动。所述造粒模上设置两个压轮，两个压轮通过压轮轴连接。所述压轮轴中心通过连接齿轮连接主轴，压轮轴两端固定在底架上。本实用新型结构简单、紧凑，合理;成本低，造粒效果好，工作效率高。
权利要求书

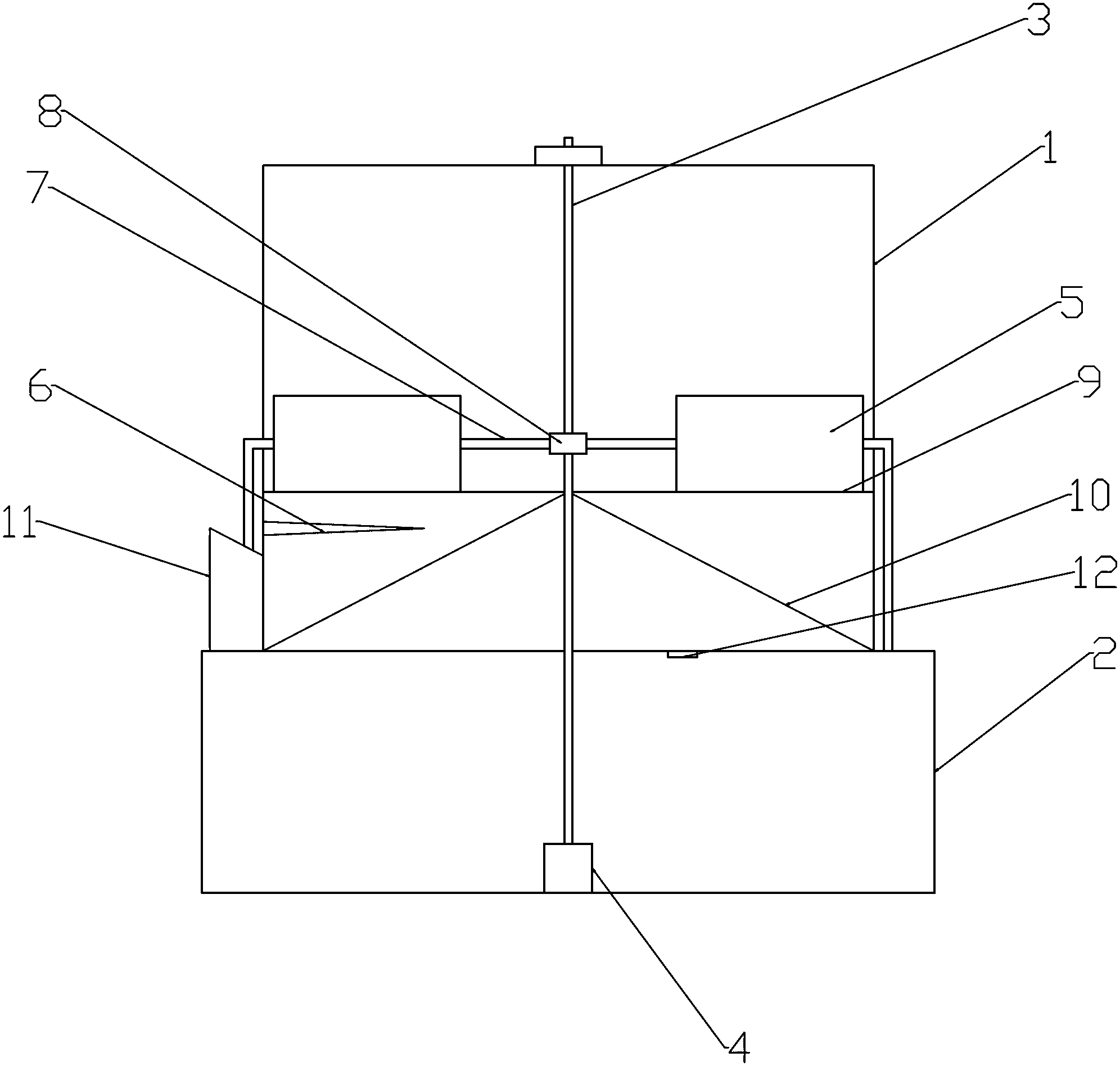

1.一种污泥造粒干燥装置，其特征是：包括造粒干燥桶(1)、底架(2)、主轴(3)、变速电机(4)、压轮(5)、压轮轴(7)、连接齿轮(8)、造粒模(9)和落料干燥板(10)，所述底架(2)上连接造粒干燥桶(1)，造粒干燥桶(1)中心位置安装主轴(3);所述主轴(3)上端连接造粒干燥桶(1)上端，主轴(3)下端连接固定在底架(2)上的变速电机(4);所述造粒干燥桶(1)中从上到下依次设置造粒模(9)和落料干燥板(10);所述造粒模(9)和落料干燥板(10)由主轴(3)带动转动;所述造粒模(9)上设置两个压轮(5)，两个压轮(5)通过压轮轴(7)连接;所述压轮轴(7)中心通过连接齿轮(8)连接主轴(3)，压轮轴(7)两端固定在底架(2)上。
2.如权利要求1所述的污泥造粒干燥装置，其特征是：所述造粒模(9)上设有多个造粒孔(9-1)。
3.如权利要求1所述的污泥造粒干燥装置，其特征是：所述落料干燥板(10)上设有多个出风孔。
4.如权利要求1所述的污泥造粒干燥装置，其特征是：所述压轮(5)表面设有凹槽。
5.如权利要求1所述的污泥造粒干燥装置，其特征是：所述落料干燥板(10)呈伞状。
6.如权利要求1所述的污泥造粒干燥装置，其特征是：所述落料干燥板(10)一侧的造粒干燥桶(1)上设有出料口(11)和落料杆(6)。
7.如权利要求1所述的污泥造粒干燥装置，其特征是：所述造粒干燥桶(1)底部设有热风口(12)。
8.如权利要求1所述的污泥造粒干燥装置，其特征是：所述落料干燥板(10)下的主轴上设有多片螺旋叶片。
说明书
污泥造粒干燥装置
技术领域
本实用新型涉及一种污泥造粒干燥装置，具体地说是用于污泥造粒成形的，属于污泥处理设备技术领域。
背景技术
在城市污水的收集及处置过程中，必然会产生大量的污泥，一方面污泥中含有大量的有机质和营养元素，有农用资源化价值，还可以制砖、制生化纤维板、制陶粒等。另一方面污泥中也可能含有大量的重金属物质、病原体、冰毒微生物和大量的毒性有机物，如不加以妥善处理和处置，将造成堆放和排放区周围环境严重的二次污染。
同时，污泥中的有机物含有大量潜在能量，其干物质的高位热值可达15000~20000KJ/Kg，可以用来制备燃料，由于脱水污泥中含水率一般高达80%左右，故需要对污泥进行一系列处理。
在污泥处理过程中，需要对污泥混合物进行造粒成型，以作为燃料或肥料进行利用。
发明内容
本实用新型的目的在于克服上述不足之处，从而提供一种污泥造粒干燥装置，能够将含水率55%以上的污泥造粒干燥成形，结构简单，造粒效果好，工作效率高。
按照本实用新型提供的技术方案，污泥造粒干燥装置主要包括造粒干燥桶、底架、主轴、变速电机、压轮、压轮轴、连接齿轮、造粒模和落料干燥板。
所述底架上连接造粒干燥桶，造粒干燥桶中心位置安装主轴。所述主轴上端连接造粒干燥桶上端，主轴下端连接固定在底架上的变速电机。所述造粒干燥中从上到下依次设置造粒模和落料干燥板。所述造粒模和落料干燥板由主轴带动转动，造粒模上设有多个造粒孔，落料干燥板上设有多个出风孔。
所述造粒模上设置两个压轮，压轮表面设有凹槽，两个压轮通过压轮轴连接。所述压轮轴中心通过连接齿轮连接主轴，压轮轴两端固定在底架上。
所述落料干燥板呈伞状，落料干燥板一侧的造粒干燥桶上设有出料口和落料杆。
所述造粒干燥桶底部设有热风口。
所述落料干燥板下的主轴上设有多片螺旋叶片。
本实用新型与已有技术相比具有以下优点：
本实用新型结构简单、紧凑，合理;成本低，造粒效果好，工作效率高。
