申请日2012.04.08
公开(公告)日2012.11.14
IPC分类号B01D17/02; C02F1/40
摘要
一种用于油页岩废水处理的油水分离器，属油水分离器的设计与制造技术领域。在罐体内带有出油堰，在出油堰的中心孔内带有导流管。在导流管下面有一缓冲锥。在罐体外周带有蒸汽盘管。废水从导流管被导入罐体内，由蒸汽盘管对罐体加热，使油泥融化变稀，快速上浮于水面，然后从出油堰中心孔溢出，顺出油堰的斜面下流至出油槽排出。导流管下部的缓冲锥起到缓和废水进入罐体时的冲击力的作用，以免将底部污泥泛起污染油品。本实用新型由于带有蒸汽盘管，不间断地对罐体加热，使得进入罐体的油泥能够迅速溶化，快速被排出。效果十分理想，解决了现有设备存在的问题。
权利要求书

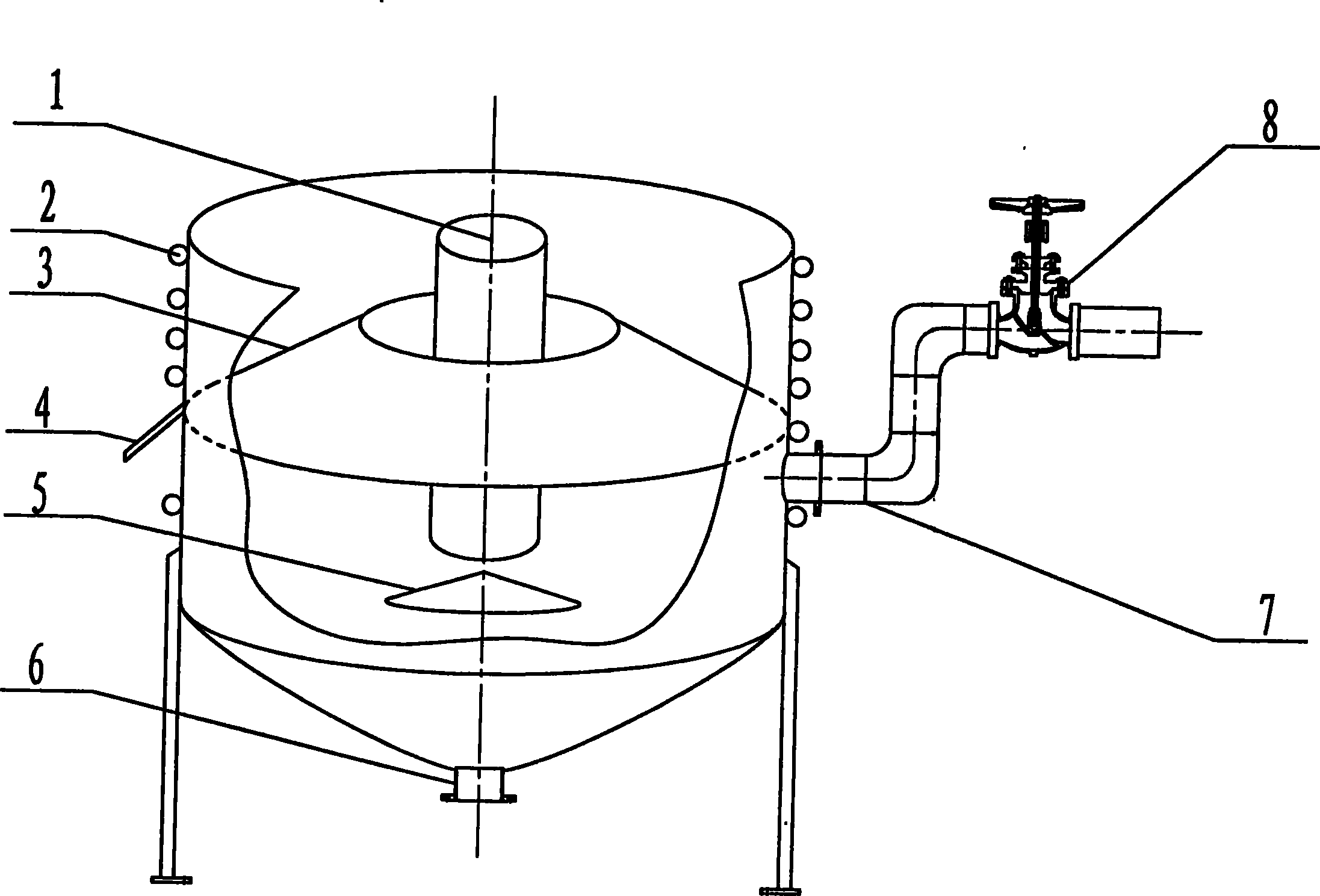

1.一种用于油页岩废水处理的油水分离器，其特征是：在支 架的上部带有罐体，在罐体内带有出油堰(3)，出油堰为伞状， 在出油堰的中心孔内带有导流管(1)，在导流管下面有一缓冲 锥(5)，在罐体外周带有蒸汽盘管(2)，在罐体的一侧带有出 油槽(4)，在罐体的另一侧带有排水管(7)，在罐体的底部带 有排泥管(6)。
说明书
一种用于油页岩废水处理的油水分离器
技术领域
本实用新型属油水分离器的设计与制造技术领域。
背景技术
油页岩废水中的含油组分是以重油为主，因为油泥混合， 所以具有粘稠度高，流动性差的特点。所以对于这种废水的油 水分离处理难度很大。目前对于油页岩废水的处理都是采用普 通的油水分离装置。这种装置主要以分离油水为主，适用于轻 质油的分离，对于以重油为主要成分的油页岩废水的处理则很 不理想。耗费大量的能源和劳动，但得不到满意的处理结果。
发明内容
针对上述情况，本实用新型的目的是提供一种用于油页岩 废水处理的油水分离器，解决现有设备存在的问题。
本实用新型为解决上述问题所采取的技术方案是：在支架 的上部带有罐体。在罐体内带有出油堰，出油堰为伞状，出油 堰与罐体为焊接联结。在出油堰的中心孔内带有导流管。导流 管焊接在罐体上部中心处。导流管与废水管连接。在导流管下 面有一缓冲锥。在罐体外周带有蒸汽盘管。蒸汽盘管与蒸汽锅 炉相连接。在罐体的一侧带有出油槽。在罐体的另一侧带有排 水管。排水管上带有调节阀。在罐体的底部带有排泥管。本实 用新型的工作方法是：油页岩废水从导流管被导入罐体内，由 蒸汽盘管对罐体加热，加热的目的一是加速重油的流动，二是 使油泥在被加热后融化变稀，使其快速上浮于水面，然后从出 油堰中心孔溢出，顺出油堰的斜面下流至出油槽排出。污泥沉 入罐底由排泥管排出。处于罐体中间位置的水从排水管排出。 导流管下部的缓冲锥起到缓和废水进入罐体时的冲击力的作 用，以免将底部污泥泛起污染油品。本实用新型结构简单，设 计合理。由于带有蒸汽盘管，不间断地对罐体加热，使得进入 罐体的油泥能够迅速溶化，快速被排出。经试验表明，处理效 果十分理想，解决了现有设备存在的的问题。
