申请日2012.06.13
公开(公告)日2013.01.02
IPC分类号E03F5/22
摘要
本实用新型涉及污水处理设备，特别是一体化污水提升设备。传统的废污水经排水管道进入集水坑，通过排污泵提升输送至市政管网。这样容易污染环境、影响生活环境、排污泵及其维护成本高。本实用新型的一体化污水提升设备，其中：进水口通过管道依次与第一进水止回阀、一级V形固液分离器、Ⅰ号提升泵和集水箱连通;进水口还通过管道依次与第二进水止回阀、二级V形固液分离器、Ⅱ号提升泵和集水箱连通;出水口还通过管道依次与出水闸阀、第一出水止回阀、二级V形固液分离器、Ⅱ号提升泵和集水箱连通。本实用新型将固液分离、反冲洗可以免清掏、一体化、智能化由双保险控制，彻底解决地下厕所污水提升难题;占地面积小，进、出水口对接即可使用，安装简便;故障率低。
权利要求书
1.一体化污水提升设备，包括Ⅰ号提升泵(1)、Ⅱ号提升泵(2)、控制箱(3)、一级V形固液分离器(4)、二级V形固液分离器(5)、第一进水止回阀(6)、第二进水止回阀(7)、第一出水止回阀(8)、第二出水止回阀(9)、出水闸阀(10)、浮球阀(11)、集水箱(12)、进水口(13)和出水口(14);其特征在于：进水口(13)通过管道依次与第一进水止回阀(6)、一级V形固液分离器(4)、Ⅰ号提升泵(1)和集水箱(12)连通;进水口(13)还通过管道依次与第二进水止回阀(7)、二级V形固液分离器(5)、Ⅱ号提升泵(2)和集水箱(12)连通;浮球阀(11)设于集水箱(12)内，控制箱(3)通过导线分别与Ⅰ号提升泵(1)和Ⅱ号提升泵(2)连接，出水口(14)通过管道依次与第二出水止回阀(9)、一级V形固液分离器(4)、Ⅰ号提升泵(1)和集水箱(12)连通;出水口(14)还通过管道依次与出水闸阀(10)、第一出水止回阀(8)、二级V形固液分离器(5)、Ⅱ号提升泵(2)和集水箱(12)连通。
说明书
一体化污水提升设备
技术领域
本实用新型涉及一种污水处理设备，特别是一体化污水提升设备。
背景技术
传统的排水方式，废污水经排水管道进入集水坑，集水坑内污水达到一定水位后，通过排污泵提升输送至市政管网。但这种传统的排放方式却存在着很多问题，如：污染自然环境、影响生活环境 、威胁人身安全、占用空间大、土建成本高、排污泵及其维护成本高。
发明内容
本实用新型发明的目的在于提供一体化污水提升设备，该设备将固液进行分离、可反冲洗、一体化构造，占地面积小，安装简便;故障率低，彻底解决地下厕所污水提升难题。
本实用新型的技术方案为：

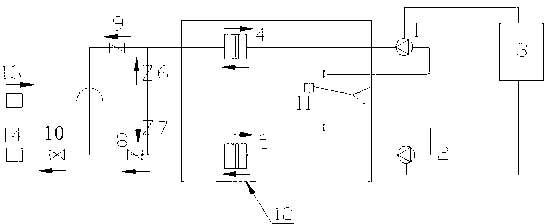

一体化污水提升设备，包括Ⅰ号提升泵、Ⅱ号提升泵、控制箱、一级V形固液分离器、二级V形固液分离器、第一进水止回阀、第二进水止回阀、第一出水止回阀、第二出水止回阀、出水闸阀、浮球阀、集水箱、进水口和出水口;其中：进水口通过管道依次与第一进水止回阀、一级V形固液分离器、Ⅰ号提升泵和集水箱连通;进水口还通过管道依次与第二进水止回阀、二级V形固液分离器、Ⅱ号提升泵和集水箱连通;浮球阀设于集水箱内，控制箱通过导线分别与Ⅰ号提升泵和Ⅱ号提升泵连接，出水口通过管道依次与第二出水止回阀、一级V形固液分离器、Ⅰ号提升泵和集水箱连通;出水口还通过管道依次与出水闸阀、第一出水止回阀、二级V形固液分离器、Ⅱ号提升泵和集水箱连通。
本实用新型的优点在于：理念先进：将固液分离、反冲洗可以免清掏、一体化、智能化由双保险控制，理念完美结合，彻底解决地下厕所污水提升难题; 全不锈钢制造，除美观大方以外，防腐蚀能力强，整机使用寿命长;一体化构造，占地面积小，进、出水口对接即可使用，安装简便;机电配置高档、设计防范全面，故障率低，使用起来省心、放心。
