申请日2012.06.13
公开(公告)日2012.12.19
IPC分类号B04B9/08
摘要
木业污水用立式过滤离心机传动装置，属于立式过滤离心机设备在处理人造板制造行业水洗、热磨工序后木屑和泥沙的脱水分离技术领域，涉及传动装置轴承布置的结构设计。所要解决的技术问题是对传动装置进行了改进，提供一种基于传动装置轴承布置的新的结构设计。其技术要点是主要有壳体、深沟球轴承、推力轴承、圆柱滚子轴承组成，壳体上部采用深沟球轴承加角接触推力轴承，壳体下部皮带轮端选用圆柱滚子轴承。此结构大大提高了过滤离心机的轴向承载力，安装简便，轴承不易发热，使立式过滤离心机的运行更加稳定。
权利要求书

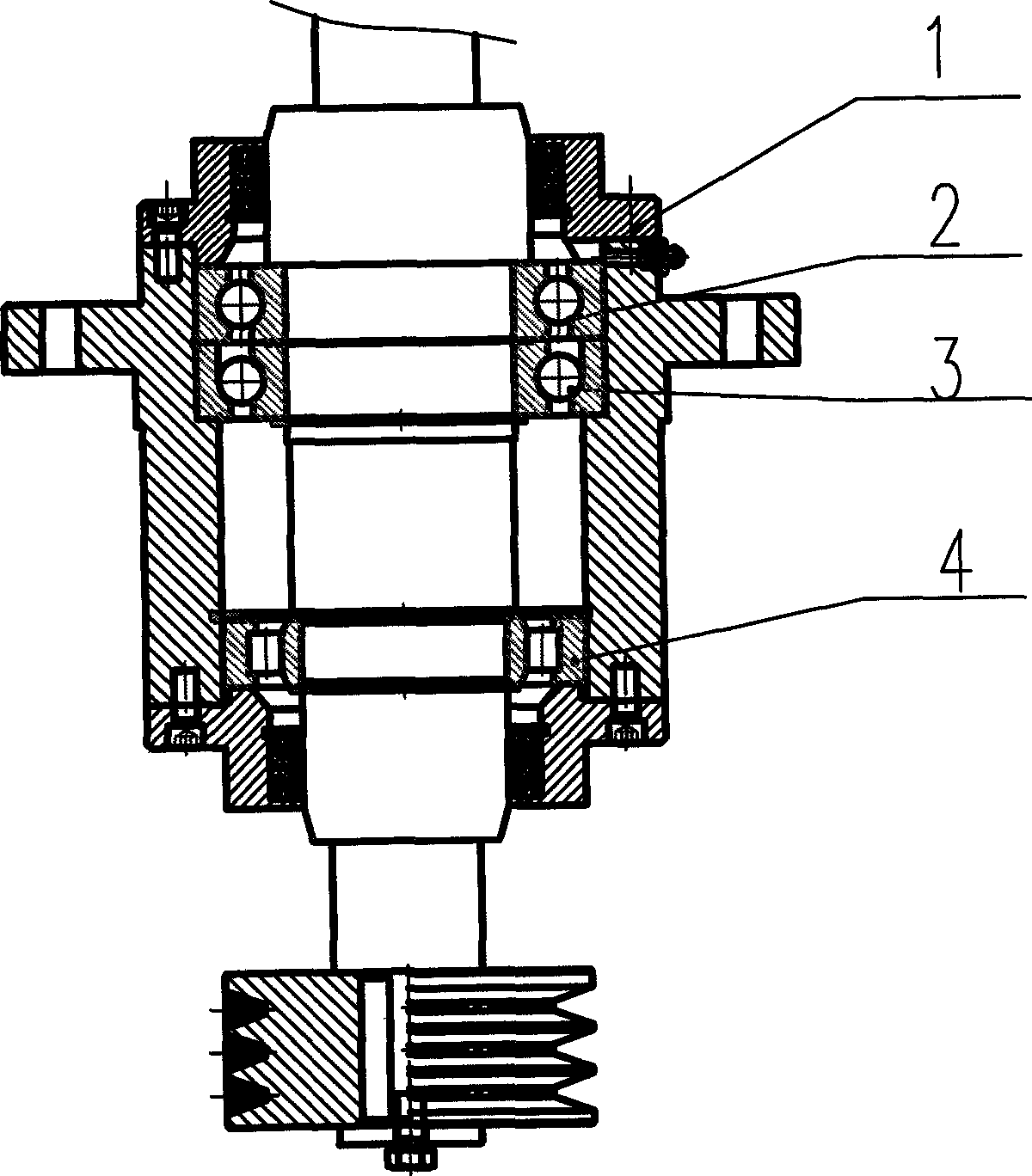

1.木业污水用立式过滤离心机传动装置，主要有壳体 (1)、深沟球轴承(2)、推力轴承(3)、圆柱滚子轴承(4) 组成，其特征在于：所述的壳体(1)上部采用深沟球轴承 (2)加角接触推力轴承(3)，壳体(1)下部皮带轮端选 用圆柱滚子轴承(4)。
说明书
木业污水用立式过滤离心机传动装置
技术领域
本实用新型属于立式过滤离心机设备在处理人造板制 造行业水洗、热磨工序后木屑和泥沙的脱水分离技术领域， 涉及传动装置轴承布置的结构设计。
背景技术
立式过滤离心机主要应用于人造板制造行业水洗、热磨 工序后木屑和泥沙的脱水分离，为后续的污水处理减少运行 成本创造有利条件。但由于处理人造板制造行业水洗、热磨 工序后木屑和泥沙的浓度较高，进料运行时整机传动装置所 受的承载力较大，而目前传动装置通常采用上下两个深沟球 轴承结构，此结构存在传动轴承载力小及轴承容易发热等缺 点，这使立式过滤离心机传动装置的轴承寿命大大降低。
发明内容
本实用新型所要解决的技术问题是克服上述现有技术所 存在的不足之处，对传动装置进行了改进，提供一种基于传 动装置轴承布置的新的结构设计。
本实用新型所采取的技术方案是：木业污水用立式过滤 离心机传动装置，主要有壳体、深沟球轴承、推力轴承、圆 柱滚子轴承组成，壳体上部采用深沟球轴承加角接触推力轴 承，壳体下部皮带轮端选用圆柱滚子轴承。
本实用新型的有益效果是：此结构大大提高了过滤离心 机的轴向承载力，安装简便，轴承不易发热，使立式过滤离 心机的运行更加稳定。
