申请日2012.06.15
公开(公告)日2013.01.16
IPC分类号C02F1/36; C02F1/461
摘要
本实用新型公开一种带有超声波发生器的处理污水的一体化微电解装置，包括有反应釜壳体，反应釜壳体内焊接有碳钢内筒，碳钢内筒内衬有玻璃钢内胆，碳钢内筒顶部设置有溢流出水管，溢流出水管一端设置于碳钢内筒内，另一端穿过碳钢内筒顶部设置于反应釜壳体内，碳钢内筒下部一侧设有进水口，碳钢内筒底部设置有换能器，换能器与反应釜壳体外部的超声波发生器通过导线连接，反应釜壳体外部设置有出水管，出水管伸入反应釜壳体内与碳钢内筒连接，反应釜壳体的一侧壁上设置有观察口，反应釜壳体另一侧壁上设置有人孔，反应釜壳体底部设置有放空管。解决了单独用超声波技术处理难降解污水存在的问题，且能满足占地面积小、操作简单、处理效果好的要求。
权利要求书

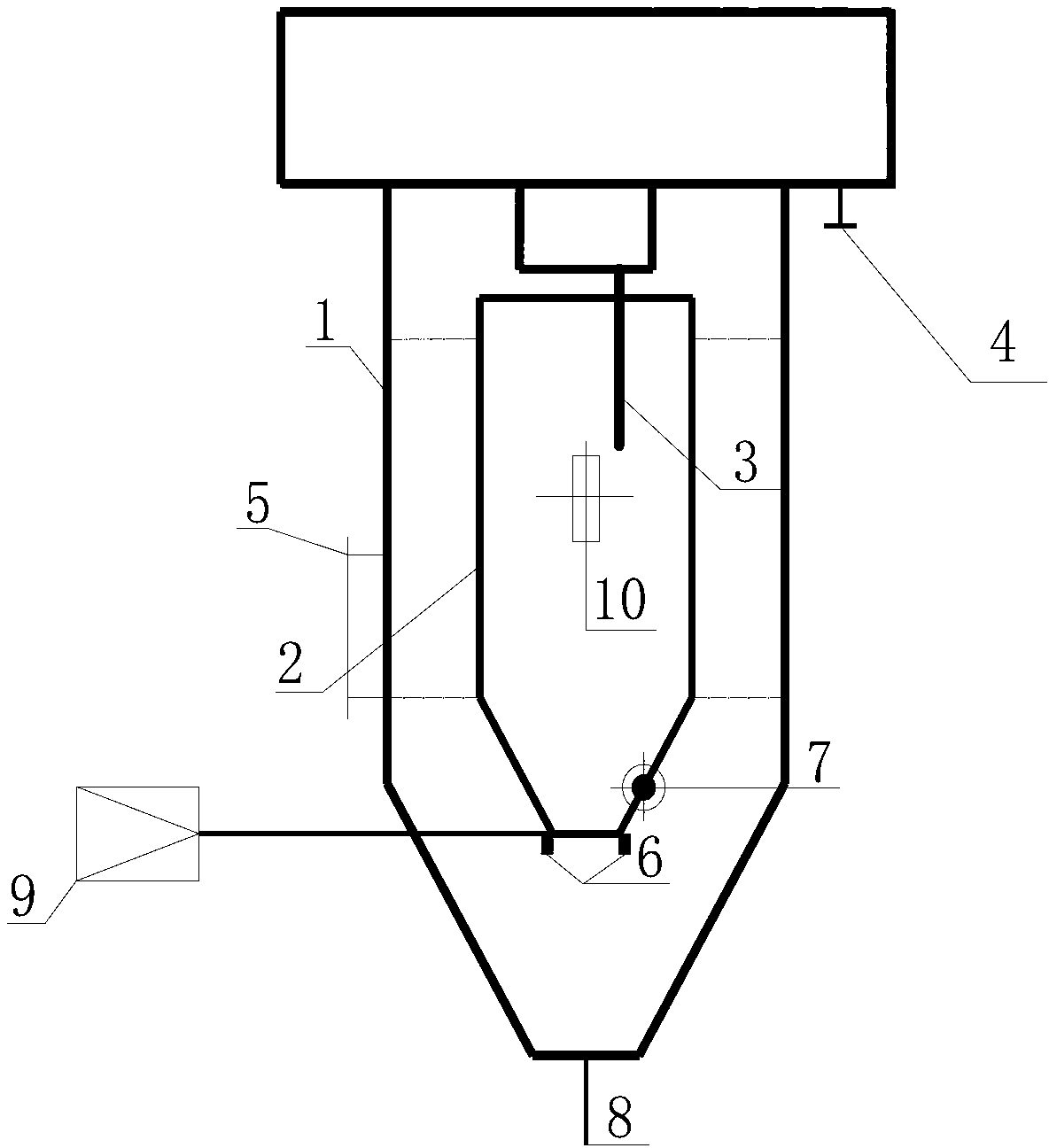

1.一种带有超声波发生器的处理污水的一体化微电解装置，其特征在于， 包括有反应釜壳体(1)，所述反应釜壳体(1)内焊接固定有碳钢内筒(2)， 所述碳钢内筒(2)内衬有玻璃钢内胆，所述碳钢内筒(2)顶部竖直设置有 溢流出水管(3)，溢流出水管(3)一端设置于碳钢内筒(2)内部，溢流出 水管(3)另一端穿过碳钢内筒(2)顶部设置于反应釜壳体(1)内，所述 碳钢内筒(2)下部一侧设有进水口(7)，所述碳钢内筒(2)底部设置有换 能器(6)，所述换能器(6)与反应釜壳体(1)外部的超声波发生器(9) 通过导线连接，所述反应釜壳体(1)外部设置有出水管(4)，所述出水管 (4)伸入反应釜壳体(1)内与碳钢内筒(2)连接，所述反应釜壳体(1) 的一侧壁上设置有观察口(10)，所述反应釜壳体(1)另一侧壁上设置有人 孔(5)，所述反应釜壳体(1)底部设置有放空管(8)。
2.根据权利要求1所述的一种带有超声波发生器的处理污水的一体化微 电解装置，其特征在于，所述的反应釜壳体(1)内通过三根碳钢焊接固定 有碳钢内筒(2)。
说明书
一种带有超声波发生器的处理污水的一体化微电解装置
技术领域
本实用新型属于污水降解处理设备技术领域，涉及一种污水处理装置， 具体涉及一种带有超声波发生器的处理污水的一体化微电解装置。
背景技术
城市生活污水排放是我国城市水的主要污染源，城市生活污水处理 是当前和今后城市节水和城市水环境保护工作的重点，随着人类社会的 进步，科技的发展，对污水进行处理，循环利用已成为可能，但是很多 污水存在难以降解的问题，这就给污水的处理造成了一定的困难。
目前，我国在处理一些难降解的污水时，所花费的成本比较高;若不处 理这些污水而将污水直接排放到自然界中，就会对人类的健康和生存环境造 成严重的威胁。利用超声波技术来降解这类污水是近年来发展起来的一项新 型水处理技术，该技术主要是利用频率在15kHZ以上的超声波辐照这类水溶 液，使水溶液中的微小气泡在超声波的作用下被激化，产生超声空化效应， 空化泡在崩溃的瞬间，会在极小的空间范围内产生局部高温和高压区，空化 泡内的水蒸气在高温高压的极端环境下裂解为·OH、HO2·和·O等自由基。超 声波作为一种高级氧化技术用来降解水中有机污染物，特别是对难降解的有 毒污染物具有效率高、操作简单、适用范围广、不产生二次污染等优点。
单独使用超声波降解污染物虽然具有操作简单、易于实现等优点，但从 能量消耗及对污染物的降解效率来看，其能耗相对较大而降解速度较慢，这 就造成了降解成本高。
发明内容
本实用新型的目的在于提供一种带有超声波发生器的处理污水的一体化 微电解装置，该装置具有降解速率快、占地面积小以及设备能耗低的优势。
本实用新型所采用的技术方案是，一种带有超声波发生器的处理污水的 一体化微电解装置，包括有反应釜壳体，反应釜壳体内焊接固定有碳钢内筒， 碳钢内筒内衬有玻璃钢内胆，碳钢内筒顶部竖直设置有溢流出水管，溢流出 水管一端设置于碳钢内筒内部，溢流出水管另一端穿过碳钢内筒顶部设置于 反应釜壳体内，碳钢内筒下部一侧设有进水口，碳钢内筒底部设置有换能器， 换能器与反应釜壳体外部的超声波发生器通过导线连接，反应釜壳体外部设 置有出水管，出水管伸入反应釜壳体内与碳钢内筒连接，反应釜壳体的一侧 壁上设置有观察口，反应釜壳体另一侧壁上设置有人孔，反应釜壳体底部设 置有放空管。
本实用新型的特点还在于，
反应釜壳体内通过三根碳钢焊接固定有碳钢内筒。
本实用新型的有益效果在于，
该装置将超声波发生器与微电解装置结合起来，通过两者的协同作用对 一些难降解的污水进行处理，解决了当前单独用超声波技术处理难降解污水 存在的降解速率低、降解效果不好、污水处理设备占地面积大以及设备能耗 高的问题。
