申请日2012.06.15
公开(公告)日2012.11.28
IPC分类号C02F9/06; C02F1/461; C02F1/52; C02F1/72; C02F1/66
摘要
本实用新型提供一种垃圾渗滤液的浓缩液处理装置，包括：依次连接的反应罐、混合反应罐和过滤装置，反应罐连接有进水管，进水管上分别与酸性添加剂添加装置、催化剂添加装置和氧化剂添加装置相连，混合反应罐与过滤装置相连的管道上连接有碱性添加剂添加装置，混合反应罐通过管道与混凝剂和絮凝剂添加装置相连，过滤装置设置有排放管。本实用新型通过微电解方式除去垃圾渗滤液的浓缩液中的有机污染物和氨态氮，并利用氧化剂的强氧化性将垃圾渗滤液的浓缩液中难降解的腐殖酸、类腐殖酸物质氧化、降解，进而提高了垃圾渗滤液的浓缩液处理效果，并且有效的避免了垃圾渗滤液的浓缩液对环境的污染。
权利要求书

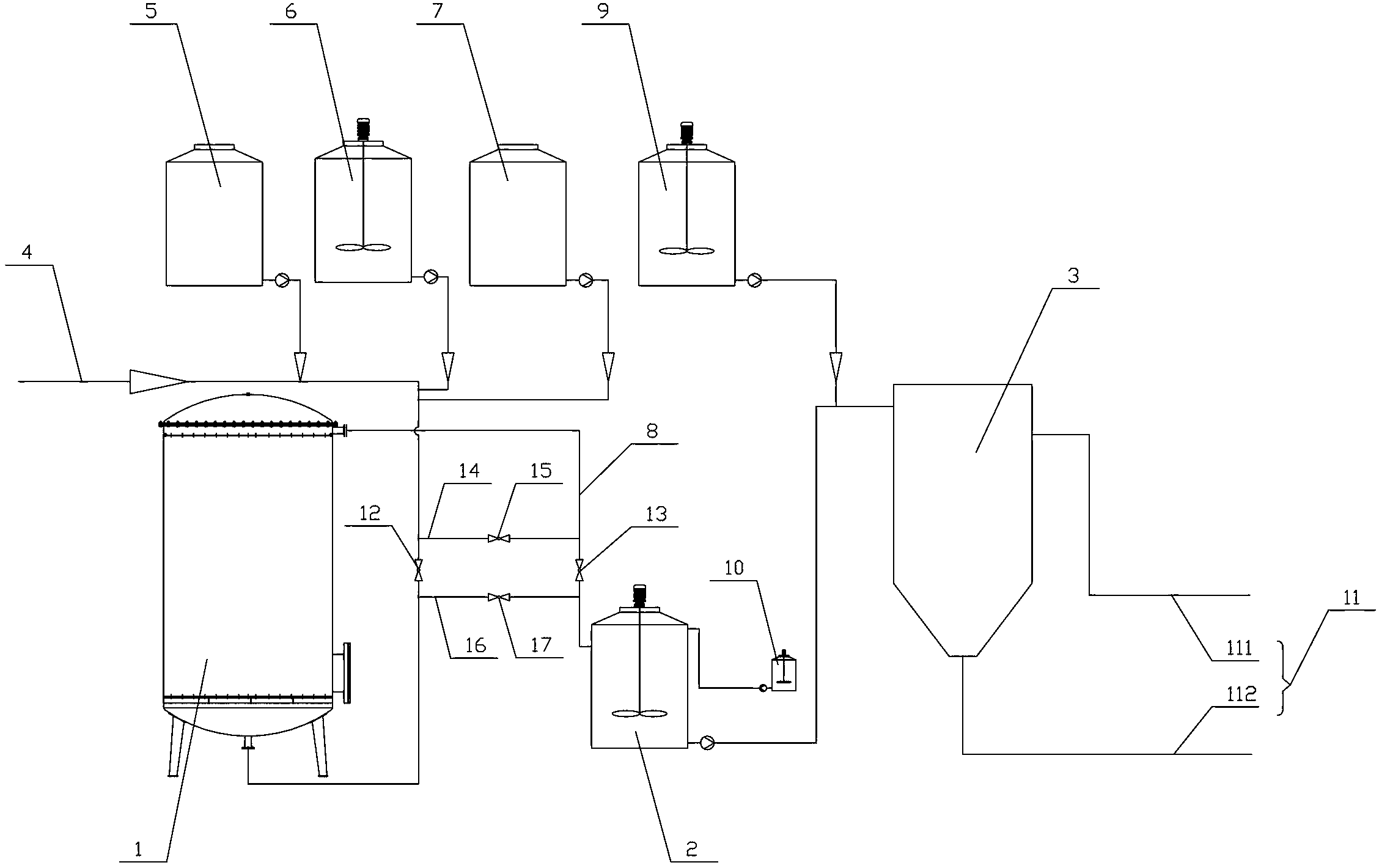

1.一种垃圾渗滤液的浓缩液处理装置，其特征在于，包括：反应罐、混 合反应罐和过滤装置;
所述反应罐连接有进水管，所述进水管通过管道分别与酸性添加剂添加 装置、催化剂添加装置和氧化剂添加装置相连，所述反应罐通过出水管与所 述混合反应罐相连;
所述混合反应罐通过管道与所述过滤装置相连，所述混合反应罐与所述 过滤装置相连的管道上连接有碱性添加剂添加装置，所述混合反应罐通过管 道与混凝剂和絮凝剂添加装置相连;
所述过滤装置设置有排放管。
2.根据权利要求1所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述进 水管上设置有第一阀门，所述出水管上设置有第二阀门。
3.根据权利要求2所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述进 水管在所述第一阀门的进水一侧与所述出水管在所述第二阀门的进水一侧之间通过 第一管道相连，所述第一管道上设置有第三阀门;
所述进水管在所述第一阀门的出水一侧与所述出水管在所述第二阀门的出水一 侧之间通过第二管道相连，所述第二管道上设置有第四阀门。
4.根据权利要求1所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述反 应罐的内部由下至上依次设置有布水器和收水器，所述布水器与所述反应罐的进水 口相连，所述进水口与所述进水管相连，所述收水器与所述反应罐的出水口相连， 所述出水口与出水管相连。
5.根据权利要求4所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述进 水口设置在所述反应罐的底部，所述出水口设置在所述反应罐的侧壁上。
6.根据权利要求4所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述反 应罐的顶部设置有排气口。
7.根据权利要求4所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述反 应罐的下部的侧壁上设置有检修口。
8.根据权利要求4所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述布 水器的底部设置有起支撑作用的支撑杆。
9.根据权利要求1所述的垃圾渗滤液的浓缩液处理装置，其特征在于，所述排 放管为两条，分别为：清水排放管和污泥排放管，所述清水排放管设置在所述过滤 装置的上部的侧壁上，所述污泥排放管设置在所述过滤装置的底部。
说明书
一种垃圾渗滤液的浓缩液处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种垃圾渗滤液的浓缩液 处理装置。
背景技术
现阶段，处理垃圾渗滤液时多采用生化处理与膜处理相结合的处理方法， 但在处理垃圾渗滤液的过程中会产生垃圾渗滤液的浓缩液。垃圾渗滤液的浓 缩液具有以下特点：(1)化学耗氧量(chemical oxygen demand，简称COD) 较高，并且难以降解;(2)可生化性差，垃圾渗滤液的浓缩液中的有机物难 以降解，很难给微生物提供营养源;(3)有比较强烈的臭味。因此需要对垃 圾渗滤液的浓缩液进行进一步处理，以避免其对环境的污染。
目前，国内外对垃圾渗滤液的浓缩液的处理或解决办法大致有两种：
第一种，将垃圾渗滤液的浓缩液直接回灌至垃圾填埋场。采用这种方法 时，会导致垃圾填埋场渗滤液盐分、电导率明显升高，对垃圾填埋场造成了 严重的污染，其处理效果不理想。
第二种，将垃圾渗滤液的浓缩液收集后通过机械压缩蒸发工艺对其蒸发 处理。采用这种方法时，对垃圾渗滤液的浓缩液中的氨氮和总氮的去除效果 甚微，处理后的垃圾渗滤液的浓缩液中的氨氮和总氮仍然会造成环境污染， 其处理效果也不理想。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液的浓缩液处理装置，用以解 决现有技术中存在的对垃圾渗滤液的浓缩液处理效果不理想，垃圾渗滤液的 浓缩液污染环境的问题。
本实用新型提供一种垃圾渗滤液的浓缩液处理装置，包括：反应罐、混 合反应罐和过滤装置;
所述反应罐连接有进水管，所述进水管通过管道分别与酸性添加剂添加 装置、催化剂添加装置和氧化剂添加装置相连，所述反应罐通过出水管与所 述混合反应罐相连;
所述混合反应罐通过管道与所述过滤装置相连，所述混合反应罐与所述 过滤装置相连的管道上连接有碱性添加剂添加装置，所述混合反应罐通过管 道与混凝剂和絮凝剂添加装置相连;
所述过滤装置设置有排放管。
上述的垃圾渗滤液的浓缩液处理装置中，所述进水管上设置有第一阀门，所述 出水管上设置有第二阀门。
上述的垃圾渗滤液的浓缩液处理装置中，所述进水管在所述第一阀门的进水一 侧与所述出水管在所述第二阀门的进水一侧之间通过第一管道相连，所述第一管道 上设置有第三阀门;
所述进水管在所述第一阀门的出水一侧与所述出水管在所述第二阀门的出水一 侧之间通过第二管道相连，所述第二管道上设置有第四阀门。
上述的垃圾渗滤液的浓缩液处理装置中，所述反应罐的内部由下至上依次设置 有布水器和收水器，所述布水器与所述反应罐的进水口相连，所述进水口与所述进 水管相连，所述收水器与所述反应罐的出水口相连，所述出水口与出水管相连。
上述的垃圾渗滤液的浓缩液处理装置中，所述进水口设置在所述反应罐的底部， 所述出水口设置在所述反应罐的侧壁上。
上述的垃圾渗滤液的浓缩液处理装置中，所述反应罐的顶部设置有排气口。
上述的垃圾渗滤液的浓缩液处理装置中，所述反应罐的下部的侧壁上设置有检 修口。
上述的垃圾渗滤液的浓缩液处理装置中，所述布水器的底部设置有起支撑作用 的支撑杆。
上述的垃圾渗滤液的浓缩液处理装置中，所述排放管为两条，分别为：清水排 放管和污泥排放管，所述清水排放管设置在所述过滤装置的上部的侧壁上，所述污 泥排放管设置在所述过滤装置的底部。
本实用新型提供的垃圾渗滤液的浓缩液处理装置，可在反应罐内对垃圾渗滤液 的浓缩液中的有机污染物和氨态氮进行微电解处理，同时利用氧化剂的强氧化性将 垃圾渗滤液的浓缩液中难降解的腐殖酸、类腐殖酸物质氧化、降解，并在混合反应 罐中对反应罐中反应完成后的生成水进行二次处理，进而提高了垃圾渗滤液的浓缩 液处理效果，并且有效的避免了垃圾渗滤液的浓缩液对环境的污染。
