申请日2012.04.17
公开(公告)日2012.11.14
IPC分类号F16K15/04; E03C1/298; F16K31/18
摘要
本实用新型公开了一种新型防虫、防污水倒流的下水阀门，包括带有进水管的上盖和带有出水管的下槽，上盖与下槽扣接在一起形成一个封闭的空间，浮力阀芯插入下槽上的出水口中，焊接在下槽内的横梁可挡住浮力阀芯的上浮。本实用新型的有益效果是，结构合理，可有效的防止污水倒流和有害昆虫的进入。
权利要求书

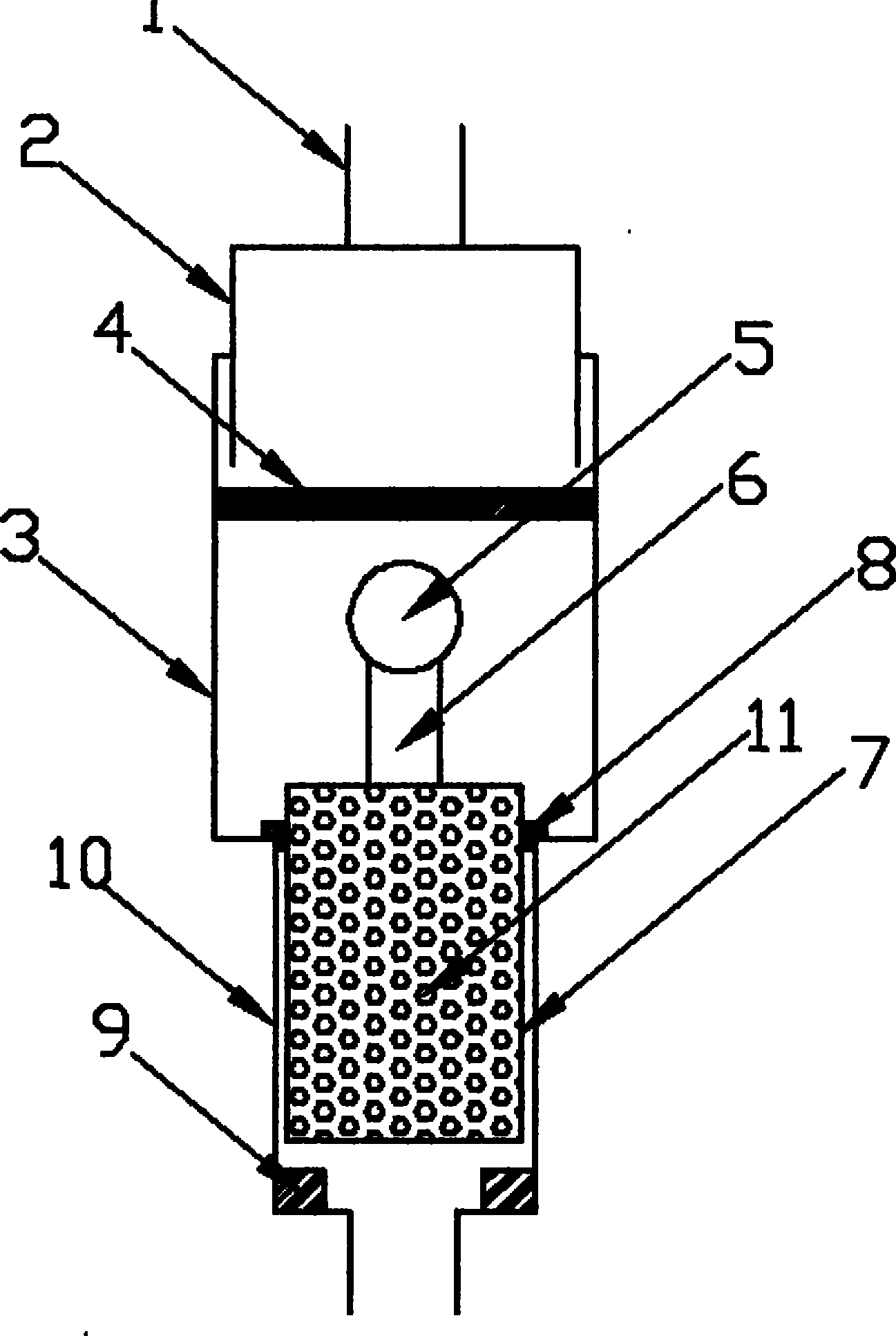

1.一种新型防虫、防污水倒流的下水阀门，包括带有进水管(1) 的上盖(2)和带有出水管(10)的下槽(3)，其特征在于，上盖与 下槽扣接在一起形成一个封闭的空间，浮力阀芯插入下槽上的出水口 中，焊接在下槽内的横梁(4)可挡住浮力阀芯的上浮。
2.根据权利要求1所述的新型防虫、防污水倒流的下水阀门，其 特征在于，所述浮力阀芯的结构为空心的浮球(5)通过连杆(6)与 圆杯状的排水器(7)连接，排水器插入出水管中且排水器的直径与出 水管的直径相匹配。
3.根据权利要求2所述的新型防虫、防污水倒流的下水阀门，其 特征在于，所述出水管与排水器相接处的端口处设有密封圈(8)。
4.根据权利要求2所述的新型防虫、防污水倒流的下水阀门，其 特征在于，所述出水管的下端设有可挡住排水器下沉的抵挡(9)。
5.根据权利要求2所述的新型防虫、防污水倒流的下水阀门，其 特征在于，所述浮球可为圆球状或椭圆球状。
6.根据权利要求2所述的新型防虫、防污水倒流的下水阀门，其 特征在于，所述排水器的侧面上加工有多个细孔(11)。
说明书
新型防虫、防污水倒流的下水阀门
技术领域
本实用新型涉及一种阀门改进技术，特别是一种新型防虫、防污 水倒流的下水阀门。
背景技术
随着社会不断的发展和进步，城市建设的要求越来越高，如何解 决废水的排放也成为了保障人民生活质量的重大问题。然而由于下水 道经常会出现堵塞的情况，导致污水倒流通过下水阀门进入室内，并 且有害昆虫也会通过下水阀门进入人们的家中，给人们的生活带来了 极大的不便。因此设计一款防倒流、防虫的下水阀门是极为必要的。
发明内容
本实用新型的目的是为了解决上述问题，设计了一种新型防虫、 防污水倒流的下水阀门。
实现上述目的本实用新型的技术方案为，一种新型防虫、防污水 倒流的下水阀门，包括带有进水管的上盖和带有出水管的下槽，上盖 与下槽扣接在一起形成一个封闭的空间，浮力阀芯插入下槽上的出水 口中，焊接在下槽内的横梁可挡住浮力阀芯的上浮。
所述浮力阀芯的结构为空心的浮球通过连杆与圆杯状的排水器连 接，排水器插入出水管中且排水器的直径与出水管的直径相匹配。
所述出水管与排水器相接处的端口处设有密封圈。
所述出水管的下端设有可挡住排水器下沉的抵挡。
所述浮球可为圆球状或椭圆球状。
所述排水器的侧面上加工有多个细孔。
利用本实用新型的技术方案制作的新型防虫、防污水倒流的下水 阀门，可有效防止脏水回流或者有害昆虫通过下水道爬入室内，结构 简单，借助浮力自动开启和关闭，无需人工操作，使用极为方便。
