申请日2012.03.02
公开(公告)日2012.11.21
IPC分类号C02F11/00
摘要
本实用新型公开了一种通沟污泥淘洗分离及污水处理回用装置，其特征在于污泥接收溜槽下设淘洗分离池，该淘洗分离池包括淘洗分离室以及位于淘洗分离室下方的沉砂室，淘洗分离室设捞渣压榨一体机和搅拌装置，该搅拌装置包括位于淘洗分离室内的中空传动轴，以及安装在中空传动轴的转盘和叶片，沉砂室底部设沉砂输送机，沉砂室中设吸泥管，吸泥管穿过中空传动轴后通过排泥管连接至污泥处理设施。本实用新型解决了通沟污泥淘洗预处理过程中用水量过大、分离效率低、循环和提升泵系统需要经常性维护且污水处理装置占地大的问题，本装置较传统推流分置式分离装置节约用水1倍以上，节省占地面积1/2左右。
权利要求书
1.一种通沟污泥淘洗分离及污水处理回用装置，包括淘洗分离池，淘洗分离池上方设有钢平台格栅，其特征在于该淘洗分离池包括淘洗分离室以及位于淘洗分离室下方的沉砂室，淘洗分离室设捞渣压榨一体机和搅拌装置，沉砂室底部设沉砂输送机，沉砂室中设吸泥管，吸泥管连接至污泥处理设施。
2.根据权利要求1所述的装置，其特征在于该搅拌装置包括位于淘洗分离室内的中空传动轴，以及安装在中空传动轴的转盘和叶片，吸泥管穿过中空传动轴后通过排泥管连接至污泥处理设施。
3.根据权利要求2所述的装置，其特征在于该搅拌装置的中空传动轴通过传动齿轮箱与带变速器的电动机传动连接。
4.根据权利要求1所述的装置，其特征在于淘洗分离池上部设有横梁，捞渣压榨一体机固定在该横梁上。
5.根据权利要求2所述的装置，其特征在于所述排泥管通过吸泥泵与污泥处理设施连接。
6.根据权利要求1所述的装置，其特征在于淘洗分离池设进水管、加药管和放空管，进水管设进水阀门，加药管均设有加药管阀门，放空管设有放空阀门。
说明书
通沟污泥淘洗分离及污水处理回用装置
技术领域
本实用新型涉及通沟污泥处理领域，具体涉及一种通沟污泥淘洗分离及污水处理回用装置。
背景技术
通沟污泥是雨水和污水中部分易沉降物质在管道输送过程中沉积下来，并逐渐在管道中积累，主要由砂石、渣土、以及少量的有机物等组成，可作为建筑材料的辅助原料进行废物利用，但同时通沟污泥还积累了大量的重金属、病原微生物等，如不进行妥善处理，不仅造成环境的二次污染，而且给人类健康带来极大的威胁。与西方发达国家通沟污泥固体物质基本为无机物相比，我国通沟污泥的特点是污泥以无机物为主，夹杂着大量的生活垃圾、树皮、砖石等杂物，这给通沟污泥的处理带来极大的困难。污泥淘洗预处理的目的，就是将通沟污泥中的各组成分离，以便进一步分开处理。常规通沟污泥淘洗预处理采用推流分置式，图1为现有技术中推流分置式通沟污泥淘洗分离装置的结构示意图。其中20为絮凝沉淀池，21为污泥接收搅拌槽，22为钢平台格栅，23为水下搅拌器，24为捞渣机，25为沉砂输送机，26为吸泥管，27为絮凝沉淀池的进水管，28为絮凝沉淀池的出水管，12为加药管，15为吸泥泵。现有技术中推流分置式通沟污泥淘洗分离装置需要大量的淘洗水，通常污泥与淘洗水体积比通常在1：10以上，且需要增设循环泵以强化淘洗分离的效果，这一方面浪费大量水资源而增加运行成本，另一方面循环泵极易被通沟污泥中油脂阻塞，严重时循环泵甚至无法运行;此外，通沟污泥经淘洗预处理后，产生大量含泥量极高的污水，如不设置污水处理装置而直接排至市政污水管道，极易引起污水管道堵塞，而设置传统的沉淀池，需要进行高浓度污水的大量提升，不仅使泵在运行过程中极易磨损和堵塞，而且污水处理设施占地大，浪费宝贵的土地资源。总之，由于巨大的用水量及循环系统的尚不成熟，加之其污水处置等一系列问题，导致这一技术的推广应用受到极大限制。
实用新型内容
本实用新型的目的是提供一种通沟污泥淘洗分离及污水处理回用装置，可以解决通沟污泥淘洗预处理过程中用水量过大、分离效率低、循环和提升泵系统需要经常性维护且污水处理装置占地大的问题。

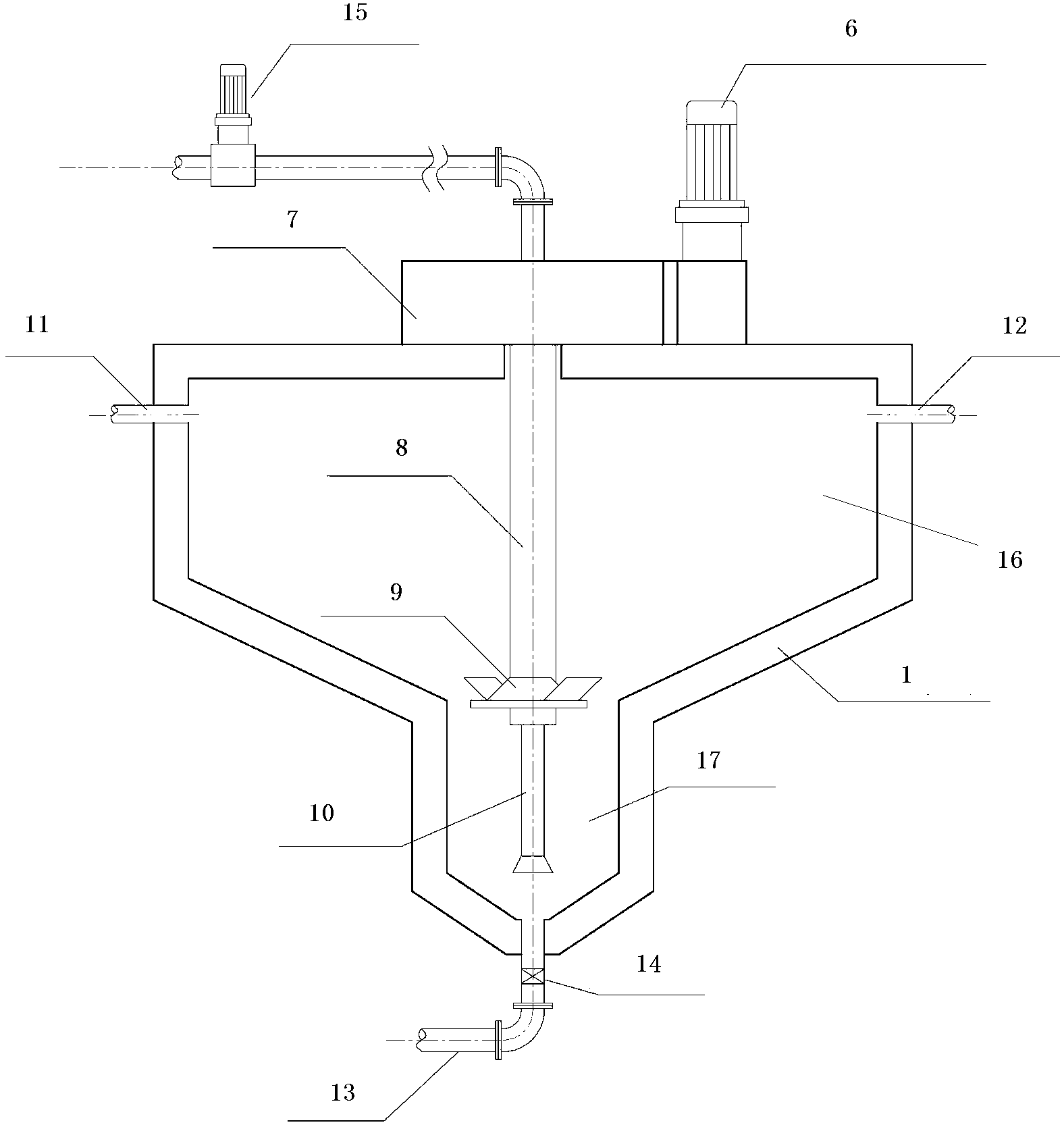

为了实现上述目的，本实用新型的技术方案如下：一种通沟污泥淘洗分离及污水处理回用装置，包括淘洗分离池，淘洗分离池上方设有钢平台格栅，其特征在于该淘洗分离池包括淘洗分离室以及位于淘洗分离室下方的沉砂室，淘洗分离室设捞渣压榨一体机和搅拌装置，沉砂室底部设沉砂输送机，沉砂室中设吸泥管，吸泥管连接至污泥处理设施。该搅拌装置包括位于淘洗分离室内的中空传动轴，以及安装在中空传动轴的转盘和叶片，吸泥管穿过中空传动轴后通过排泥管连接至污泥处理设施。该搅拌装置的中空传动轴通过传动齿轮箱与带变速器的电动机传动连接。淘洗分离池设进水管、加药管和放空管，进水管设进水阀门，加药管均设有加药管阀门，放空管设有放空阀门。淘洗分离池上部设有横梁，捞渣压榨一体机固定在该横梁上。所述排泥管通过吸泥泵与污泥处理设施连接。
本实用新型解决了通沟污泥淘洗预处理过程中用水量过大、分离效率低、循环和提升泵系统需要经常性维护且污水处理装置占地大的问题。本实用新型采用机械搅拌旋流方式，无需单独设置淘洗水循环系统;本实用新型将通沟污泥淘洗装置与污水处理回用装置进行一体化设计，每次完成淘洗后，仅需将高浓度的污泥排出体系，比传统推流分置式节水一倍以上，极大降低了水耗，且相对其他分置式污水处理设施，无需将大量污水排入专门的污水处理设施中，整个系统无需设置污水提升泵和回流泵，在节省运行时间的同时极大降低了运行成本，同时，一体化的设计大大减少了处理设施的占地面积(减少1/2)，对建设用地紧张的地区具有十分重要的意义;因此，无论从水耗、运行成本及占地来看，通沟污泥淘洗分离及污水处理回用一体化装置都具有极大优势。
