申请日2012.03.02
公开(公告)日2012.07.18
IPC分类号C02F1/40; C02F1/52
摘要
一体化含油泥废水管束凝聚分离反应器，包括反应器主体，设置于主体上的进水管、加药管、出水管、排空管、收油管、空气吹扫管及用于支撑主体的支架，反应器内部主要有储泥区、挡水板、管束沉淀区、纤维束凝聚粗粒化区、布水板等，反应器倾斜安装在支架上，反应器主体内部又包括位于下部的储泥区，中部的挡水板、管束、隔水板、管束沉淀区及纤维束凝聚粗粒化区，上部的布水板、分油板构成的油水分离区。本发明对于含泥砂和油类废水去除回收效果好，能耗低、占地小，拆装移动灵活，对于油母页岩洗涤废水和油田采注废水，泥砂去除率可达到95%以上，收油率可达到90%，排水中含油粒径<10um，含泥量<10%。
权利要求书

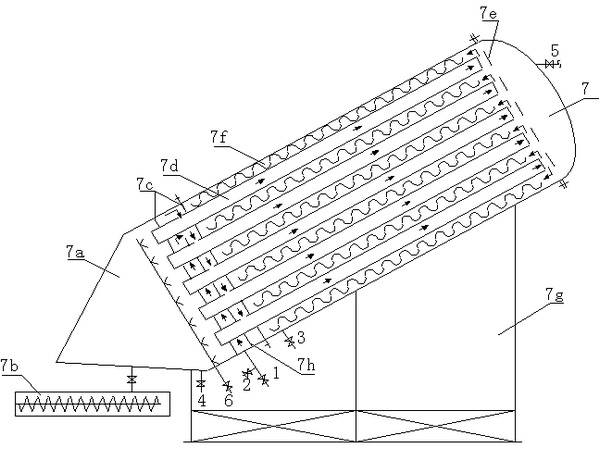

1.一体化含油泥废水管束凝聚分离反应器，包括反应器主体(7)，设置于主体(7)上的进水管(1)、加药管(2)、出水管(3)、排空管(4)、收油管(5)、空气吹扫管(6)及用于支撑主体(7)的支架(7g)，反应器内部主要有储泥区(7a)、挡水板(7c)、管束沉淀区(7d)、纤维束凝聚粗粒化区(7f)、布水板(7e)等，其特征在于：反应器倾斜安装在支架上，反应器主体(7)内部又包括位于下部的储泥区(7a)，中部的挡水板(7c)、管束、隔水板(7h)、管束沉淀区(7d)及纤维束凝聚粗粒化区(7f)，上部的布水板(7e)、分油板构成的油水分离区。
2.根据权利要求1所述的一体化含油泥废水管束凝聚分离反应器，其特征在于：所述反应器主体(7)的形状为圆筒形，倾斜安装于支架(7g)上。
3.根据权利要求1所述的一体化含油泥废水管束凝聚分离反应器，其特征在于：所述的储泥区(7a)还设置螺旋输送排泥装置(7b)。
4.根据权利要求1所述的一体化含油泥废水管束凝聚分离反应器，其特征在于：所述管束沉淀区(7d)安装玻璃钢或其他材质光滑圆管。
5.根据权利要求1所述的一体化含油泥废水管束凝聚分离反应器，其特征在于：所述纤维束凝聚粗粒化区(7f)安装在筒体与管束的缝隙之间。
6.根据权利要求1所述的一体化含油泥废水管束凝聚分离反应器，其特征在于：所述空气吹扫管(6)定时吹扫管束区泥沙。
说明书
一体化含油泥废水管束凝聚分离反应器
技术领域
本发明属于工业废水处理技术领域，涉及一种含油泥废水管束凝聚分离反应器，本发明特别适用于石油开采、化工、钢铁、电力等领域含油、泥砂工业废水泥砂去除、油回收利用等方面。
背景技术：
含油泥废水管束凝聚分离反应器是在斜板沉淀和凝聚吸附技术基础上发展的一种废水泥砂去除、油回收利用一体化反应器。
传统的含泥砂和油废水一般分开处理。其中除泥砂主要利用“浅层沉淀原理，采用平流、竖流或斜板沉淀池去除泥砂，除油主要采用凝聚吸附、气浮工艺处理。主要有以下缺点：
(1)浮油通过刮板收油，油泥混杂，分离不彻底，影响回收油品质;
(2)依靠沉淀池压力排泥或泵排泥，排泥不及时彻底，经常造成污泥膨胀;
(3)依靠加药池或加药箱加药，配水不均，需要增加机械搅拌或管道混合器提高混凝效果，增加成本;
(4)一般采用土建结构，设施占地面积大，不可移动。
以上缺点限制了传统处理装置的推广使用。
发明内容
本发明综合利用折流碰撞混合加药、管束沉淀、凝聚粗粒化、重力浮升隔油的原理，提出一种高效去除废水中泥砂及回收油类的一体化含油泥废水管束凝聚分离反应器，将多种去除油泥工艺一体化，具有油泥不同工艺分质分离、凝集粗粒化除油与重力浮升隔油相结合、去除效率高、占地少、一体化安装使用方便等优点。
本发明是通过以下技术方案实现：一体化含油泥废水管束凝聚分离反应器，包括反应器主体，设置于主体上的进水管、加药管、出水管、排泥管、收油管、空气吹扫管及用于支撑主体的支架，反应器内部主要有储泥区、挡水板、管束沉淀区 、纤维束凝聚粗粒化区、布水板等。
反应器倾斜安装在支架上，反应器主体内部又包括位于下部的储泥区，中部的挡水板、管束、隔水板、管束沉淀区及纤维束凝聚粗粒化区，上部的布水板、分油板构成的油水分离区。
所述反应器主体的形状为圆筒形，倾斜安装于支架上。
所述的储泥区还设置螺旋输送排泥装置。
所述管束沉淀区安装玻璃钢或其他材质光滑圆管。
所述纤维束凝聚粗粒化区安装在筒体与管束的缝隙之间。
所述空气吹扫管定时吹扫管束区泥沙。
下部储泥区主要用于储存沉淀泥砂，在线螺旋排泥;挡水板、隔水板，使进水与管束相互碰撞利于加药混合，管束沉淀区完成泥沙的沉淀处理，纤维束凝聚粗粒化区主要完成油水聚集粗颗粒化分离。
本反应器的主要特性在于：
反应器整体倾斜安装，进水与管束多次折流碰撞提高药与水的混合效果;管束沉淀除泥沙，凝聚粗粒化区使小油滴聚合成大油滴，大油滴上浮实现油水分离;定时空气吹扫管束区泥沙和纤维束凝聚粗粒化区聚结的油滴，使反应器可以长时间运行。
本反应器具有以下优点：
(1)折流碰撞混合加药、管束沉淀、凝聚粗粒化、重力浮升除油相结合，油泥的去除效率高;
(2)利用管束与水不断碰转产生紊流提高混合效果，无需额外静态混合器，
(3)设备一体化，占地面积小，拆装方便;
(4)压缩空气吹扫管定时吹扫管束上的泥沙，可保证反应器长期使用。
本发明对于含泥砂和油类废水去除回收效果好，能耗低、占地小，拆装移动灵活，对于油母页岩洗涤废水和油田采注废水，泥砂去除率可达到95%以上，收油率可达到90%，排水中含油粒径<10um，含泥量<10%。
