申请日2012.03.13
公开(公告)日2012.10.10
IPC分类号E21B43/40; B01D24/42
摘要
本实用新型的油田污水过滤罐滤料回收器，过滤罐的内部设置有滤料，底部设置有出水管线;其特征在于：滤料回收器包括收集管线、取样管道和滤网;滤网设置于出水管线中，取样管道位于出水管线的下方且其入口处设置有阀门，取样管道的底端为可拆卸的盲板;取样管道与收集管线的上端相连通，且取样管道上设置有取样阀门。本实用新型有效地将流入出水管线中滤料拦截在了收集管线中，实现了对滤料的收集和重复利用。既可以减少滤料的流失，增加滤料利用效率，又可以有效减少滤料流失可能造成的管线堵塞和水质二次污染。本实用新型具有结构简洁、有益效果突出以及便于应用推管的优点。
权利要求书

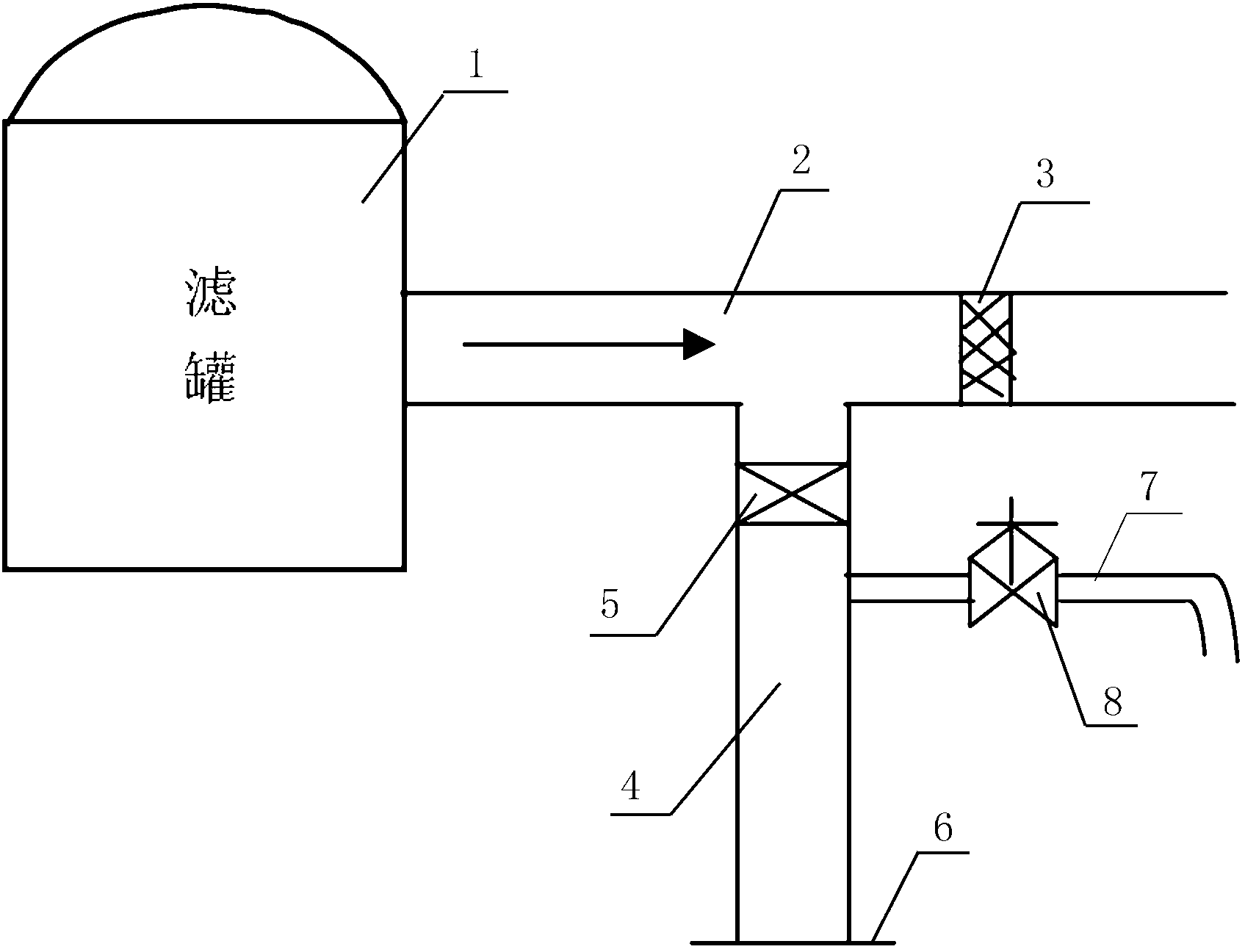

1.一种油田污水过滤罐滤料回收器，过滤罐的内部设置有对油田污水进行过滤的滤料，过滤罐的底部设置有出水管线(2);其特征在于：所述滤料回收器包括与出水管线相连通的收集管线(4)、用于观察收集管线中滤料情况的取样管道(7)以及对滤料进行拦截的滤网(4);滤网设置于出水管线中，取样管道位于出水管线的下方且其入口处设置有阀门(5)，取样管道的底端为可拆卸的盲板(6);所述取样管道与收集管线的上端相连通，且取样管道上设置有取样阀门(8)。
2.根据权利要求1所述的油田污水过滤罐滤料回收器，其特征在于：所述取样管道的长度为1.5～3.0m。
3.根据权利要求1或2所述的油田污水过滤罐滤料回收器，其特征在于：所述阀门(5)为蝶阀，盲板(6)通过法兰与收集管线(4)相连接。
说明书
油田污水过滤罐滤料回收器
技术领域
本实用新型涉及一种油田污水过滤罐滤料回收器，更具体的说，尤其涉及一种利用重力作用进行回收滤料的油田污水过滤罐滤料回收器。
背景技术
在开采原油的过程中，为了将油水分离后的水分重新注入地下，需要对其进行过滤。油田污水过滤罐就成为重要的过滤工具，在使用的过程中，由于滤料的大量流失，不仅会堵塞滤灌出口管线，增大水流阻力，降低滤灌设备及管线的使用寿命;而且每更换一次滤料也是一项不菲的开支，一般需要几万到十几万左右。过滤罐的滤料可以进行重复利用，如果能在滤料流出过滤罐时及时收集起来，既能避免其对管线的破坏，还能将其放入过滤罐中重新进行利用。
发明内容
本实用新型为了克服上述技术问题的缺点，提供了一种利用重力作用进行回收滤料的油田污水过滤罐滤料回收器。
本实用新型的油田污水过滤罐滤料回收器，过滤罐的内部设置有对油田污水进行过滤的滤料，过滤罐的底部设置有出水管线;其特别之处在于：所述滤料回收器包括与出水管线相连通的收集管线、用于观察收集管线中滤料情况的取样管道以及对滤料进行拦截的滤网;滤网设置于出水管线中，取样管道位于出水管线的下方且其入口处设置有阀门，取样管道的底端为可拆卸的盲板;所述取样管道与收集管线的上端相连通，且取样管道上设置有取样阀门。
滤网实现对滤料的拦截作用，使滤料进入到收集管线中。通过开启取样阀门，并观察流水滤料的含量，即可对收集管线中滤料的情况进行判断，以便及时对收集的滤料进行清理。阀门用于在清除滤料时对收集管线进行关闭。
本实用新型的油田污水过滤罐滤料回收器，所述取样管道的长度为1.5～3.0m。
本实用新型的油田污水过滤罐滤料回收器，所述阀门为蝶阀，盲板通过法兰与收集管线相连接。
本实用新型的有益效果是：本实用新型通过在滤罐的出水管线上设置过滤网和收集管线，有效地将流入出水管线中滤料拦截在了收集管线中，实现了对滤料的收集和重复利用。既可以减少滤料的流失，增加滤料利用效率，又可以有效减少滤料流失可能造成的管线堵塞和水质二次污染。本实用新型具有结构简洁、有益效果突出以及便于应用推管的优点。
