申请日2017.10.26
公开(公告)日2018.05.18
IPC分类号C02F11/04
摘要
本实用新型公开了一种具有搅拌功能的污泥消化装置，包括内胆和套设在内胆外的外胆，内胆和外胆的顶部通过端盖密封，端盖的底部横向固接有环形的固定环，固定环的圆心上设置有可转动的主动齿轮，主动齿轮上啮合有多个从动齿轮，每个从动齿轮的外齿与固定环的内齿啮合，从动轮上传动连接有转动轴，转动轴的端部延伸至靠近内胆的底部，沿转动轴的长度方向间隔设置有多个矩形的叶片，叶片的一端与转动轴的外圆周面固接，叶片的另一端垂直固接有推板。本实用新型能够使污泥在消化处理过程中充分搅拌均匀，从而提高了生产效率。
权利要求书

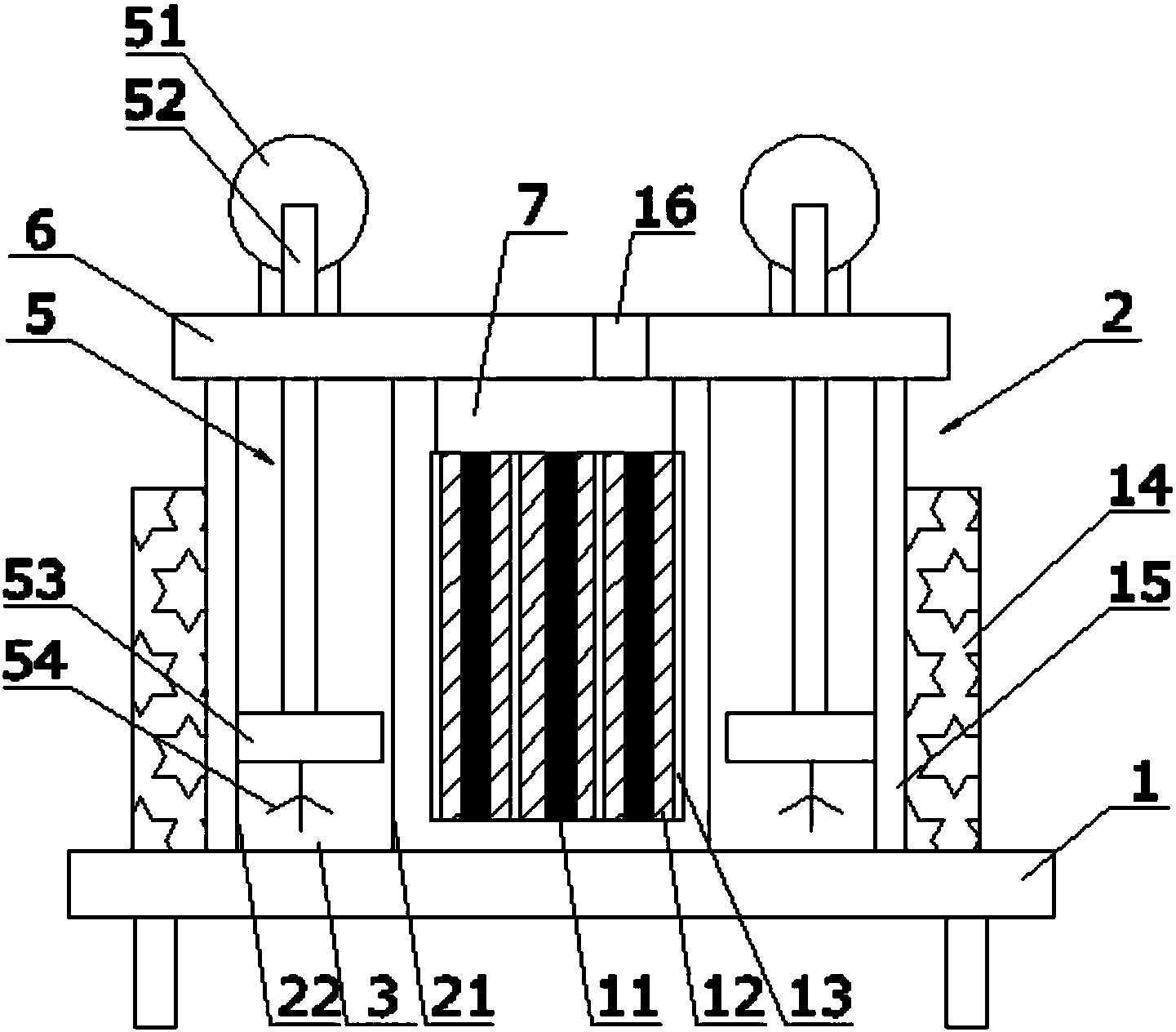

1.一种具有搅拌功能的污泥消化装置，其特征在于：包括有机架和设置在机架上的圆柱形消化桶，所述消化桶具有内胆和套设在内胆外的外胆，所述内胆和外胆之间具有缓冲通道，所述内胆的侧壁上设置有多个与缓冲通道连通的通孔，所述缓冲通道上设置有至少一个搅拌提升机构，所述内胆和外胆的顶部通过端盖密封，所述端盖的底部横向固接有环形的固定环，所述固定环的内圆周面具有内齿，固定环的圆心上设置有可转动的主动齿轮，所述主动齿轮上啮合有多个从动齿轮，每个所述从动齿轮的外齿与固定环的内齿啮合，从动轮上传动连接有转动轴，所述转动轴的端部延伸至靠近内胆的底部，沿转动轴的长度方向间隔设置有多个矩形的叶片，所述叶片的一端与转动轴的外圆周面固接，叶片的另一端垂直固接有推板，所述推板到内胆内圆周面的距离为1-10㎜。
2.根据权利要求1所述的具有搅拌功能的污泥消化装置，其特征在于：所述搅拌提升机构包括有旋转盘、连杆、滑块和搅拌桨，所述旋转盘可转动的设置在端盖上，所述连杆的一端与旋转盘的表面固接，连杆的另一端直线贯穿端盖延伸至缓冲通道内并固接有滑块，所述滑块的底部设置有多个可转动的搅拌桨。
3.根据权利要求2所述的具有搅拌功能的污泥消化装置，其特征在于：所述滑块到内胆或外胆侧壁的距离小于1㎝。
4.根据权利要求1所述的具有搅拌功能的污泥消化装置，其特征在于：所述外胆上设置有至少两个气缸，每个所述气缸的活塞端穿过外胆的侧壁并传动连接有弧形的进给板，所述进给板位于缓冲通道内，进给板的表面与外胆的内侧壁靠接，每个进给板首尾依次通过弹簧间隔连接形成一个与内胆或外胆同轴心的进给空腔。
5.根据权利要求1所述的具有搅拌功能的污泥消化装置，其特征在于：所述端盖上具有与内胆连通的入料开口。
说明书
一种具有搅拌功能的污泥消化装置
技术领域
本实用新型涉及污泥处理装置，特别是一种具有搅拌功能的污泥消化装置。
背景技术
污泥消化是利用微生物的代谢作用，使污泥中的有机物质稳定化。污泥消化通常采用厌氧消化法进行处理。厌氧消化是将有机物质在厌氧条件下分解产生甲烷和二氧化碳的过程。厌氧消化的优点是有机质经消化产生了能源，残余物可作肥料。目前，针对污泥的厌氧消化处理通常在消化桶内进行，为了进一步加快其消化反应速度，在消化桶内增加旋转叶片;在旋转叶片旋转作业下，使污泥发生反应。但是该种方式存在以下弊端：不适用于体积较大的污泥处理，因为仅旋转叶片对其搅拌作业很难将体积较大的污泥搅拌均匀，使其不能充分的被分解消化，并且降低了生产效率。
实用新型内容
为解决上述技术不足，本实用新型的目的就是提供一种具有搅拌功能的污泥消化装置，能够使污泥在消化处理过程中充分搅拌均匀，从而提高了生产效率。
本实用新型的目的是通过这样的技术方案实现的，它包括有机架和设置在机架上的圆柱形消化桶，所述消化桶具有内胆和套设在内胆外的外胆，所述内胆和外胆之间具有缓冲通道，所述内胆的侧壁上设置有多个与缓冲通道连通的通孔，所述缓冲通道上设置有至少一个搅拌提升机构，所述内胆和外胆的顶部通过端盖密封，所述端盖的底部横向固接有环形的固定环，所述固定环的内圆周面具有内齿，固定环的圆心上设置有可转动的主动齿轮，所述主动齿轮上啮合有多个从动齿轮，每个所述从动齿轮的外齿与固定环的内齿啮合，从动轮上传动连接有转动轴，所述转动轴的端部延伸至靠近内胆的底部，沿转动轴的长度方向间隔设置有多个矩形的叶片，所述叶片的一端与转动轴的外圆周面固接，叶片的另一端垂直固接有推板，所述推板到内胆内圆周面的距离为1-10㎜。
进一步，所述搅拌提升机构包括有旋转盘、连杆、滑块和搅拌桨，所述旋转盘可转动的设置在端盖上，所述连杆的一端与旋转盘的表面固接，连杆的另一端直线贯穿端盖延伸至缓冲通道内并固接有滑块，所述滑块的底部设置有多个可转动的搅拌桨。
进一步，所述滑块到内胆或外胆侧壁的距离小于1㎝。
进一步，所述外胆上设置有至少两个气缸，每个所述气缸的活塞端穿过外胆的侧壁并传动连接有弧形的进给板，所述进给板位于缓冲通道内，进给板的表面与外胆的内侧壁靠接，每个进给板首尾依次通过弹簧间隔连接形成一个与内胆或外胆同轴心的进给空腔。
进一步，所述端盖上具有与内胆连通的入料开口。
由于采用了上述技术方案，本实用新型具有如下的优点：使用时，将待处理的污泥输入到内胆内使其将内胆完全填充，然后主动齿轮转动的同时带动从动齿轮在主动齿轮的外齿上转动，促使转动轴带动叶片和推板在内胆内旋转，在旋转的过程中，推板会持续给不同位置处的污泥一个离心力和推力，促使污泥做离心运动从而将其从通孔处挤压出去，被挤压出去后，内胆内的污泥体积减小，叶片能够充分的将其搅拌均匀，被挤压出去的污泥通过搅拌提升机构能够在缓冲通道内被搅拌均匀同时能够再次被输送到内胆内，便于后续的出料作业。本实用新型将填充进内胆的污泥自动分为两部分同时将其搅拌均匀，并且不同的污泥能够在内胆和外胆之间进行来回的交换，从而加快了污泥的消化速度，提高了效率。
