申请日2012.04.20
公开(公告)日2012.08.22
IPC分类号C02F9/10
摘要
本发明公开了一种利用太阳能提升、处理污水可直接回用的设备，其特征是它包括有位于上侧的透光冷凝消毒板、位于下侧的冷凝板及两侧板和端部板组成的密闭箱体，该密闭箱体倾斜放置，在该密闭箱体内设有位于透光冷凝消毒板和冷凝板之间的蒸发板，蒸发板的上端与密闭箱体的进水口相连，蒸发板的下端与密闭箱体的排水口，所述密闭箱体的下端设有蒸馏水出口。本设备利用太阳能对水源水加热、低温蒸发水源水，空气冷却冷凝水蒸汽，形成经太阳紫外线消毒杀菌可安全达标排放或作为高品质回用蒸馏水，及适合农村及边远地区工业的排污达标或回用，也适合城镇及工业园区的工业企业，高难污水处理领域的达标排放及高品质水回用。
权利要求书

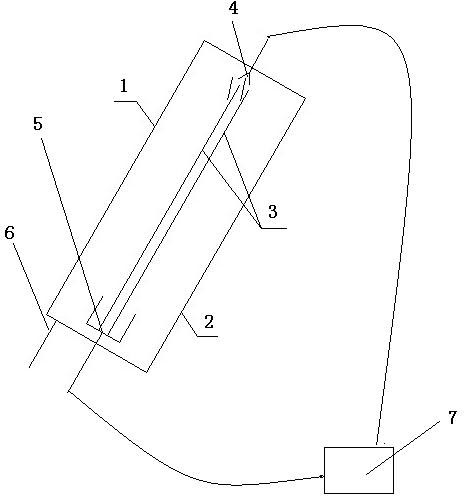

1.一种利用太阳能提升、处理污水可直接回用的设备，其特征是它包括有位于上侧的透光冷凝消毒板(1)、位于下侧的冷凝板(2)及两侧板和端部板组成的密闭箱体、太阳能水泵(7)，所述密闭箱体倾斜放置，在该密闭箱体内设有位于透光冷凝消毒板(1)和冷凝板(2)之间的蒸发板(3)，蒸发板(3)的上端与密闭箱体的进水口(4)相连，蒸发板(3)的下端与浓水排出口(5)相连，所述密闭箱体的下端设有达标水出口(6)，所述太阳能水泵(7)的出口与所述进水口(4)相连，太阳能水泵(7)的进口与所述浓水排出口(5)相连。
2.根据权利要求1所述的一种利用太阳能提升、处理污水可直接回用的设备，其特征是所述蒸发板(3)设有两层，它们间隔错位布置。
说明书
一种利用太阳能提升、处理污水可直接回用的设备
技术领域
本发明涉及一种处理废水的设备，属于废水处理技术领域。
背景技术
随着农村经济的快速发展，农村生活污水排放量增大，使农村地区环境状况日益恶化，农村环境质量明显下降，直接威胁着广大农民群众的生存环境与身体健康。农村生活污水间歇排放，排量少且分散。考虑到我国广大农村地区财力状况薄弱、农民实际承受能力较低这一普遍情况，选用经济适用技术、运行操作简便，日常维护管理简单的污水处理技术具有重要的现实意义。
目前边远地区工业废水、高浓度难处理废水处理现状也不容乐观，也迫切需要适合边远地区特点的废水处理技术。
发明内容
本发明目的就是针对中国农村地区生活污水家庭排量少且分散的特点，提供一个零能耗，既解决当前农户污水达标处理排放问题以及边远地区工业废水、高浓度难处理废水处理问题，使经处理后的出水达标排放或回用，保护水环境，节约水资源的利用太阳能提升、处理污水的设备。
本发明采用的技术方案如下：
一种利用太阳能提升、处理污水可直接回用的的设备，其特征是它包括有位于上侧的透光冷凝消毒板、位于下侧的冷凝板及两侧板和端部板组成的密闭箱体、太阳能水泵，所述密闭箱体倾斜放置，在该密闭箱体内设有位于透光冷凝消毒板和冷凝板之间的蒸发板，蒸发板的上端与密闭箱体的进水口相连，蒸发板的下端与浓水排出口相连，所述密闭箱体的下端设有达标水出口，所述太阳能水泵的出口与所述进水口相连，太阳能水泵的进口与所述浓水排出口相连。
所述蒸发板设有两层，它们间隔错位布置。
本发明的有益效果有：
采用分散处理模式，具有布局灵活、施工简单、管理方便、出水水质有保障等特点，其结构简单，处理效果好，成本低，利用太阳能经太阳能电池发电供给污水泵能源，污水泵将收集的污水提升供给进行污水处理。同时利用太阳热能，加热污水，使污水在相对密闭的空间内进行低温蒸发。太阳热能利用强度均不小于21.174MJ/m2·h。低温水蒸气在相对密闭的空间内扩散、流动，在流动过程中遇冷凝结成凝结水。凝结水在流动收集过程中接受太阳紫外线照射进行消毒杀菌。消毒杀菌后的凝结水即为优于《GB18918——2002城镇污水处理厂污染物排放标准》一级A标准的排放水及《GB/T18920-2002》,作为高品质水回用。
