申请日2012.04.21
公开(公告)日2013.01.02
IPC分类号C02F9/14
摘要
本实用新型采用目前较为先进的MBR系统，该膜分离过程是可以取代传统活性污泥法中二次沉淀池的水处理技术。同时采用PLC控制，便于操作，对水质的控制更加方便，出水可以直接回用。整个处理过程污泥产量极小，省去了传统的污泥处理的繁琐过程。本实用新型主要由进水控制部分、厌氧反应部分、膜生物反应器部分、排水部分、曝气部分、消毒部分、排泥部分组成。达到高效、节能、环保等效果。
权利要求书

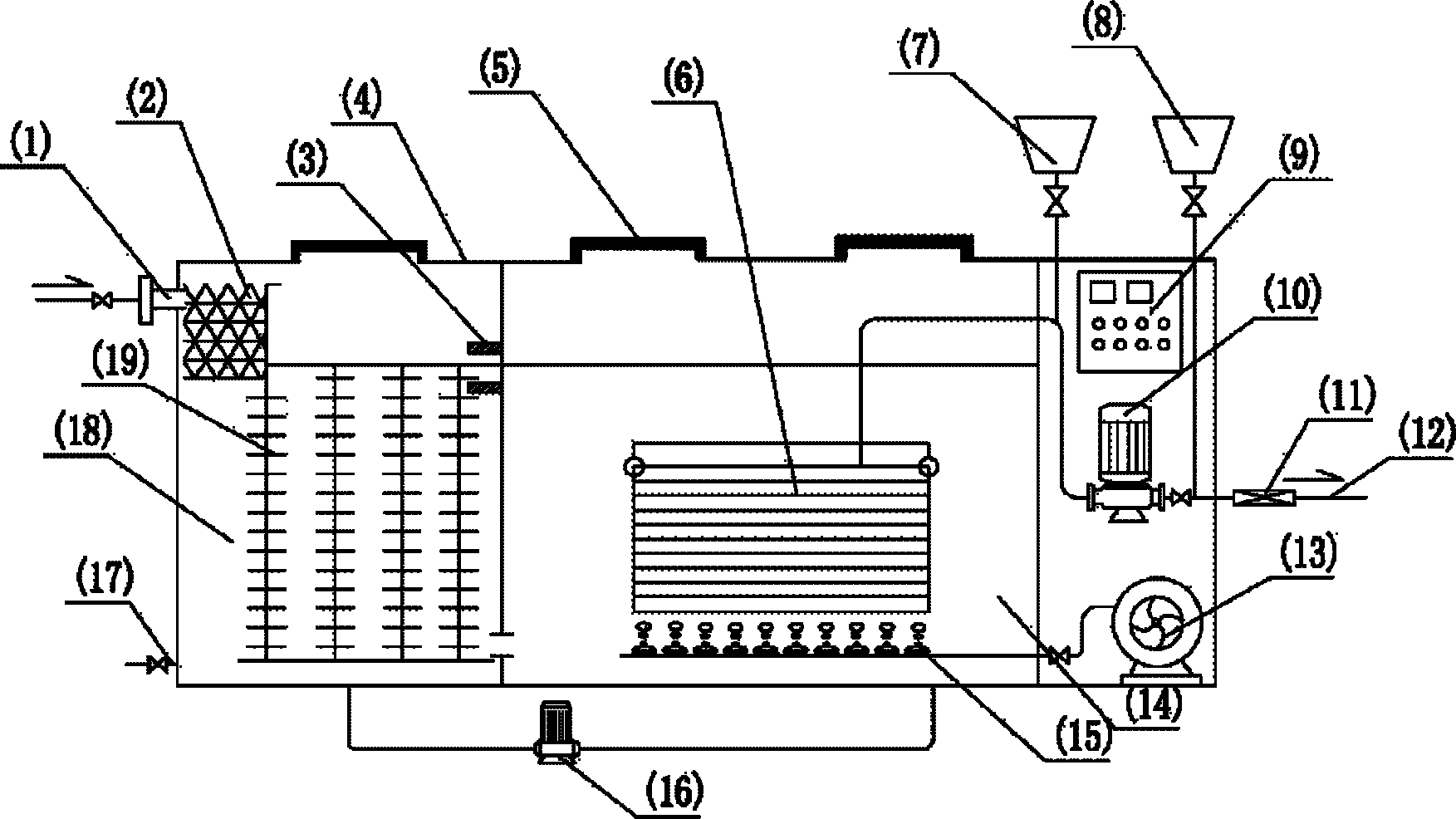

1.一种生活污水回用成套装置，其特征在于：生活污水回用设备由 (1)进水口、(2)格栅网、(3)液位控制器、(4)设备外壳、(5)检 查口、(6)浸没式平板膜、(7)清洗液加药器、(8)消毒液加药器、 (9)电控箱、(10)抽吸泵、(11)出水流量计、(12)出水口、(13) 鼓风机、(14)膜生物反应池、(15)膜片式曝气器、(16)污泥回流 泵、(17)排空口、(18)厌氧反应池以及(19)生物弹性填料组成。
2.如权利要求书1所述的一种生活污水回用成套装置，是一种集 成了厌氧、好氧、混合反应、沉淀、膜生物反应器、过滤与消毒等多 项技术于一体的生活污水回用设备。主要有进水控制部分、厌氧反应 部分、膜生物反应器部分、排水部分、曝气部分、消毒部分、排泥部 分组成。
说明书
一种生活污水回用成套装置
技术领域
本实用新型涉及一种适应于处理生活污水后回用的一体化污水 处理成套装置。
背景技术
目前，公知的生活污水处理系统都是通过活性污泥法、接触氧化 法、沉淀、消毒处理后外排，没有很好的回收利用，传统处理方法占 地面积大、生物菌浓度不易控制，泥水分离效果不明显。
发明内容
本实用新型采用目前较为先进的MBR系统，该膜分离过程是可以 取代传统活性污泥法中二次沉淀池的水处理技术。MBR污水处理工艺 运行方式是将膜放置于生物反应器内部，曝气装置设置在膜组件的正 下方。膜组件下方设置的曝气装置不仅提供溶解氧和起搅拌功能，同 时由于气泡的搅动及其在膜表面形成的循环流而起到对膜表面的冲 刷和剪切作用，可有效防止污染物在膜表面的附着和沉积。水体通过 膜组件经抽吸泵负压抽吸出水。为了简化生活污水回用处理的处理过 程和提高生活污水回用的利用率，本实用新型把厌氧、好氧、混合反 应、沉淀、膜生物反应器、过滤与消毒等多项技术集成在一个设备里 形成了本生活污水回用设备。
本实用新型解决其技术问题所采用的技术方案如下：
生活污水经过格栅去除较为粗大的杂质进入调节池，在调节池内 均匀水质，经提升泵泵入厌氧反应部分，厌氧反应部分内安装生物弹 性填料，经过一定时间的停留后，水体进入膜生物反应器部分，膜生 物反应器内安装浸没式平片膜，经过排水部分的抽吸泵抽吸膜内形成 负压，水分子在负压的条件下透过膜面进入膜内，从排水口排出，而 未降解的大分子有机物、污泥等仍留在反应池内，好氧反应池内好氧 菌群浓度日渐增高，反应效果日渐明显，抽吸泵采用间歇式运行，由 于运行一段时间后膜表面会形成一层薄泥阻碍水分子的通过，抽吸泵 停止后在曝气机和重力的作用下，薄泥层会自动脱落，再开启抽吸泵， 进行下个周期的工作。从排水口排出的清水经过投加消毒剂消毒处理 后进入清水箱，可以回用。整个处理过程由PLC控制，操作方便。
本实用新型的有益效果：
本实用新型把整个生活污水处理回用过程简单化，把多种处理方 法结为一体，占地面积小，采用PLC控制，便于操作，对水质的控制 更加方便，出水可以直接回用。整个处理过程污泥产量极小，省去了 传统的污泥处理的繁琐过程。
