申请日2012.04.23
公开(公告)日2012.11.21
IPC分类号F04B49/06
摘要
本实用新型公开了一种纯化水处理系统泵控制系统,它包括设置于纯化水储水罐中的液位变送器,液位变送器通过总线与中央处理器连接,中央处理器通过通讯线路与GPRS通讯模块连接,GPRS通讯模块通过公共网络与服务器连接,中央处理器通过通讯线路与纯化水储水罐中的抽水泵的控制电路连接。本实用新型的优点在于,结构简单,成本低,有效控制范围大。
权利要求书
1.纯化水处理系统泵控制系统,其特征在于:它包括设置于纯化水储水罐中的液位变送器,液位变送器通过总线与中央处理器连接,中央处理器通过通讯线路与GPRS通讯模块连接,GPRS通讯模块通过公共网络与服务器连接,中央处理器通过通讯线路与纯化水储水罐中的抽水泵的控制电路连接。
2.根据权利要求1所述的纯化水处理系统泵控制系统,其特征在于:所述的总线为RS485总线或CAN总线。
3.根据权利要求1所述的纯化水处理系统泵控制系统,其特征在于:它还包括与中央处理器连接的供电模块。
4.根据权利要求1所述的纯化水处理系统泵控制系统,其特征在于:所述的液位变送器为压力式液位变送器。
说明书
纯化水处理系统泵控制系统
技术领域
本实用新型涉及一种泵控制系统,具体涉及一种纯化水处理系统泵控制系统。
背景技术
在纯化水处理系统中,通常都设置有泵控制装置,用于监测纯化水储水罐中的液位高度,从而控制抽水泵的工作,使纯化水储水罐中的液位保持在设定范围内。现有的泵控制系统为有线控制系统,其布线长度长,成本高;现有的泵控制系统都采用液位传感器来监测液位,需要配合模数转换电路才能工作,导致整个系统结构复杂,同时也增加了整个系统的成本;现有的泵控制系统都是采用自建的有线局域网络进行数据传输,网络覆盖面积有限,操作人员无法随时随地了解系统的情况,并控制系统的工作。
实用新型内容
本实用新型的目的即在于克服现有技术的不足,提供一种结构简单,成本低,有效控制范围大的纯化水处理系统泵控制系统。
本实用新型的目的通过以下技术方案实现:

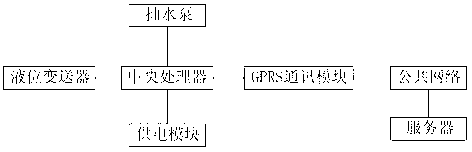

纯化水处理系统泵控制系统,它包括设置于纯化水储水罐中的液位变送器,液位变送器通过总线与中央处理器连接,中央处理器通过通讯线路与GPRS通讯模块连接,GPRS通讯模块通过公共网络与服务器连接,中央处理器通过通讯线路与纯化水储水罐中的抽水泵的控制电路连接。
总线为RS485总线或CAN总线。
它还包括与中央处理器连接的供电模块。
液位变送器为压力式液位变送器。
本实用新型的优点在于:
1.采用液位变送器,不需要模数转换电路配合就能直接输出数字信号,简化了整个系统的结构,降低了成本;
2.采用无线通讯方式传递数据,大大减少了布线长度,成本低;
3.采用GPRS公共网络传递数据,其网络覆盖面积大,操作人员能随时随地了解系统的情况,并控制系统的工作。
