申请日2014.02.19
公开(公告)日2014.07.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于物联网的移动式污水处理装置，工厂废水收集池后设置反应釜，反应釜中设置搅拌装置及曝气装置，反应釜后设置多级沉淀池，末级沉淀池后设置上清液处理装置及固液分离装置;另设有向反应釜加药的加药系统;在工厂废水收集池中设置将废水输入反应釜的泵;系统中各传感器与控制系统通过无线通讯方式连接，控制系统通过无线通讯方式控制各部分的工作;反应釜底部设置移动轮。本实用新型结构合理，工作性能好;整个系统的控制出油无线传输控制，减少连接线;本实用新型可以将系统状态传输到软件平台或掌上终端，可以方便地实时查看设备运行状态。
权利要求书
1.一种基于物联网的移动式污水处理装置，其特征是：包括工厂废水收集池，工厂废水收集池后设置反应釜，反应釜中设置搅拌装置及曝气装置，反应釜后设置多级沉淀池，末级沉淀池后设置对上清液进行处理的上清液处理装置及对末级沉淀池出来的下层液进行固液分离的固液分离装置;另设有向反应釜加药的加药系统;在工厂废水收集池中设置将废水输入反应釜的泵;在工厂废水收集池中设置第一液位传感器，在反应釜中设置第二液位传感器、第一pH传感器、ORP传感器，在上清液处理装置中设置第二pH传感器，上述各传感器与控制系统通过无线通讯方式连接，控制系统通过无线通讯方式与 废水收集池中的泵、反应釜中搅拌装置的驱动电机、加药系统连接，控制废水收集池中的泵、反应釜中搅拌装置的驱动电机、加药系统的工作;反应釜底部设置移动轮。
2.根据权利要求1所述的基于物联网的移动式污水处理装置，其特征是：所述控制系统包括接收各传感器信息的传感器模块，传感器模块与数据采集、处理模块连接，数据采集、处理模块与发出控制信号的zigbee模块及将信息传送到软件平台或掌上终端设备的DTU模块连接。
说明书
基于物联网的移动式污水处理装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
现有的污水处理装置，由于结构等原因，通常布置众多连接线，远方控制中心也不能及时掌握污水处理情况，需要进一步加以改进。
发明内容
本实用新型的目的在于提供一种结构合理，控制方便、准确的基于物联网的移动式污水处理装置。
本实用新型的技术解决方案是：

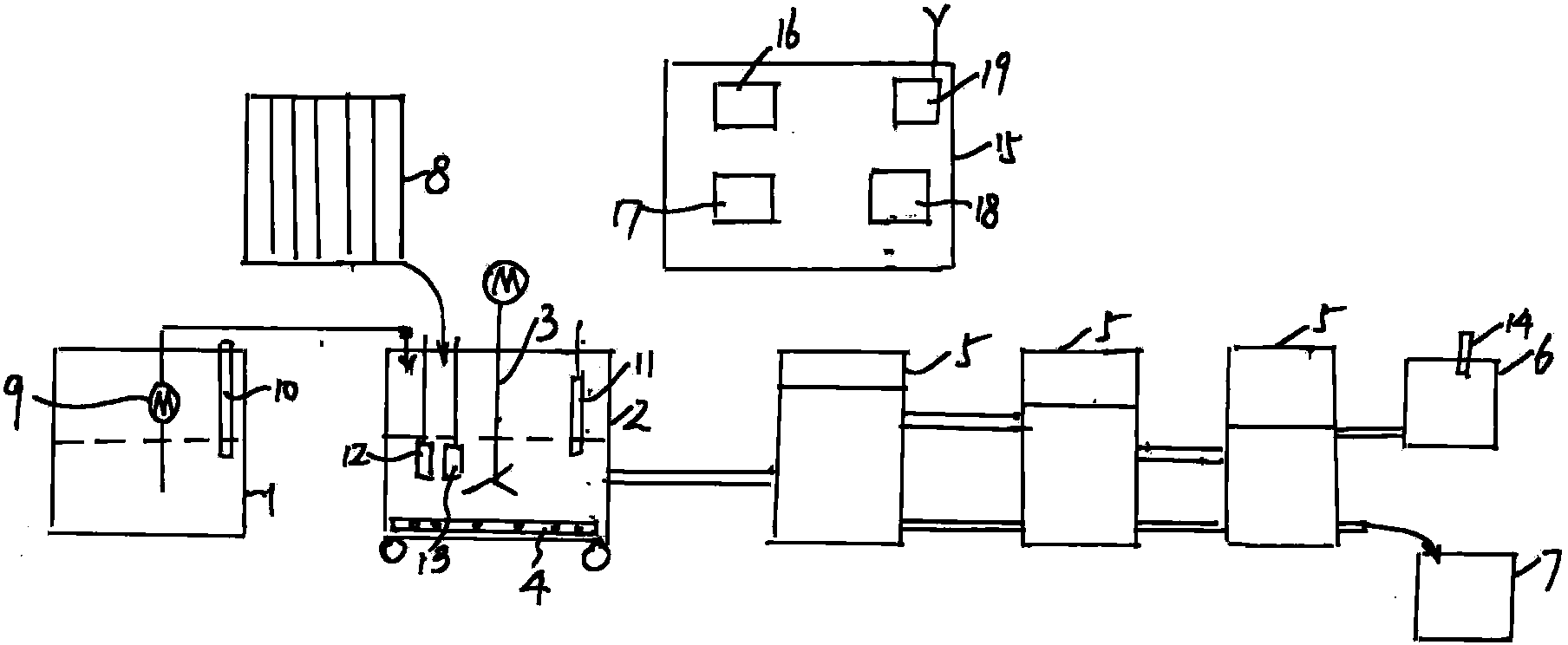

一种基于物联网的移动式污水处理装置，其特征是：包括工厂废水收集池，工厂废水收集池后设置反应釜，反应釜中设置搅拌装置及曝气装置，反应釜后设置多级沉淀池，末级沉淀池后设置对上清液进行处理的上清液处理装置及对末级沉淀池出来的下层液进行固液分离的固液分离装置;另设有向反应釜加药的加药系统;在工厂废水收集池中设置将废水输入反应釜的泵;在工厂废水收集池中设置第一液位传感器，在反应釜中设置第二液位传感器、第一pH传感器、ORP传感器，在上清液处理装置中设置第二pH传感器，上述各传感器与控制系统通过无线通讯方式连接，控制系统通过无线通讯方式与 废水收集池中的泵、反应釜中搅拌装置的驱动电机、加药系统连接，控制废水收集池中的泵、反应釜中搅拌装置的驱动电机、加药系统的工作;反应釜底部设置移动轮。
所述控制系统包括接收各传感器信息的传感器模块，传感器模块与数据采集、处理模块连接，数据采集、处理模块与发出控制信号的zigbee模块及将信息传送到软件平台或掌上终端设备的DTU模块连接。
本实用新型结构合理，工作性能好;整个系统的控制出油无线传输控制，减少连接线;本实用新型可以将系统状态传输到软件平台或掌上终端，可以方便地实时查看设备运行状态。
