申请日2012.03.22
公开(公告)日2012.07.18
IPC分类号C02F3/02
摘要
本发明公开了一种固态有机废弃物好氧发酵渗滤液排出装置，包括排水三通，所述排水三通的第一端连通渗滤液排放管;所述排水三通的第二端设置有可拆卸的冲洗盖帽;所述排水三通的第三端通过一排水板与一异径管连通，所述排水板上开设有排水孔，所述排水孔上设置有排水浮球;所述异径管连通有一透气管。本发明的排出装置可实现渗滤液的及时、有效排出，排出效果稳定，环境效果好，克服了存水发臭等缺点，具有结构简单、操作灵活、故障率低、检修清洗方便等有益效果。该装置还避免了堆体鼓风从渗滤液管短流出去，提高了鼓风效率。
权利要求书
1.一种固态有机废弃物好氧发酵渗滤液排出装置，包括排水三通，所述排 水三通的第一端连通渗滤液排放管;其特征在于：所述排水三通的第二 端设置有可拆卸的冲洗盖帽;所述排水三通的第三端通过一排水板与一 异径管连通，所述排水板上开设有排水孔，所述排水孔上设置有排水浮 球;所述异径管连通有一透气管。
2.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述异径管接至渗滤液总管。
3.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述透气管上设置有单向阀。
4.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述冲洗盖帽通过螺纹接口与所述排水三通的第二端固定连接。
5.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述排水浮球的直径大于所述排水孔的直径。
6.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述排水浮球为橡胶材料。
7.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述排水孔具有坡边。
8.如权利要求1所述的固态有机废弃物好氧发酵渗滤液排出装置，其特征 在于：所述排水三通、所述排水板为PVC材料或不锈钢材料。
说明书
固态有机废弃物好氧发酵渗滤液排出装置
技术领域
本发明涉及环保技术领域，尤其涉及一种用于固态有机废弃物好氧发酵的 渗滤液排出装置。
背景技术
好氧发酵过程是有机物在有氧的条件下，利用好氧微生物所分泌的外酶将 固态有机废弃物分解为溶解性有机物质，再渗入到细胞中的过程。微生物通过 代谢活动，把其中一部分有机物氧化成简单的无机物，为生物生命活动提供所 需能量。另一部分有机物转化为生物体所需的营养物质，形成新的细胞体，使 微生物不断增殖。
好氧发酵过程会放出大量能量。其中，除一小部分能量为细胞质合成提供 能量外，其余能量均以热量的形式放出，使物料温度升高和蒸发水分。在一些 实例中，物料升温的最高温度可达60～70℃，达到巴氏消毒的范围(温度50～ 70℃，消毒时间30min)。这样，固态有机废弃物经过高温处理，其中的寄生 虫卵、致病菌等被杀灭，从而使污泥达到无害化。
好氧发酵处理过程中，堆体含水率从初始的60～70%降至最终出料时的约 40%。除了随空气散发的水分外，渗滤液排出是堆体含水率降低的主要途径。 因此渗滤液排出是固态有机废弃物(如脱水污泥等)好氧发酵处理工艺的重要 组成部分。但现有技术的装置虽然对渗滤液的排出提供了排出通道，但未能很 好解决存水发臭等缺陷。另外，堆体鼓风会从渗滤液管中短路流出，降低了发 酵过程的鼓风效率。
因此，本领域的技术人员致力于开发一种克服上述缺点的固态有机废弃物 好氧发酵渗滤液排出装置。
发明内容
有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是提供一种固态 有机废弃物好氧发酵渗滤液排出装置。
为实现上述目的，本发明提供了一种固态有机废弃物好氧发酵渗滤液排出 装置，包括排水三通，所述排水三通的第一端连通渗滤液排放管;所述排水三 通的第二端设置有可拆卸的冲洗盖帽;所述排水三通的第三端通过一排水板与 一异径管连通，所述排水板上开设有排水孔，所述排水孔上设置有排水浮球; 所述异径管连通有一透气管。
较佳地，所述异径管接至渗滤液总管。
较佳地，所述透气管上设置有单向阀。
较佳地，所述冲洗盖帽通过螺纹接口与所述排水三通的第二端固定连接。
较佳地，所述排水浮球的直径大于所述排水孔的直径。
较佳地，所述排水浮球为橡胶材料。
较佳地，所述排水孔具有坡边。
较佳地，所述排水三通、所述排水板为PVC材料或不锈钢材料。
本发明的有益效果是：
本发明的固态有机废弃物好氧发酵渗滤液排出装置代理了传统的水封排 水装置，直接连接在堆体下方的渗滤液管道上，无须控制，即可实现渗滤液的 及时、有效排出，排出效果稳定，环境效果好，具有结构简单、操作灵活、故 障率低、检修清洗方便等有益效果。
该装置还避免了现有技术中水封装置受鼓风压力影响而带来的存水发臭 等缺点。
采用本发明的装置后，由于整个装置呈密闭状态，好氧发酵工艺运行过程 中除与堆体连接外，不与装置外的空气发生交换。本发明的装置不受好氧发酵 鼓风风压波动影响，渗滤液达到一定量时，排出装置执行自动切换至排水或密 闭状态，从而避免了堆体鼓风从渗滤液管短流出去，提高了鼓风效率，使鼓风 控制在有效的范围内，又避免了常规水封装置中水体易腐败、发臭、臭气外溢 的缺点。
因此，本发明能够保障好氧发酵过程中堆体内渗滤液及时排出，有助于降 低好氧发酵堆体的含水率，从而进一步提升好氧发酵工艺处理固态有机废弃物 的效率。

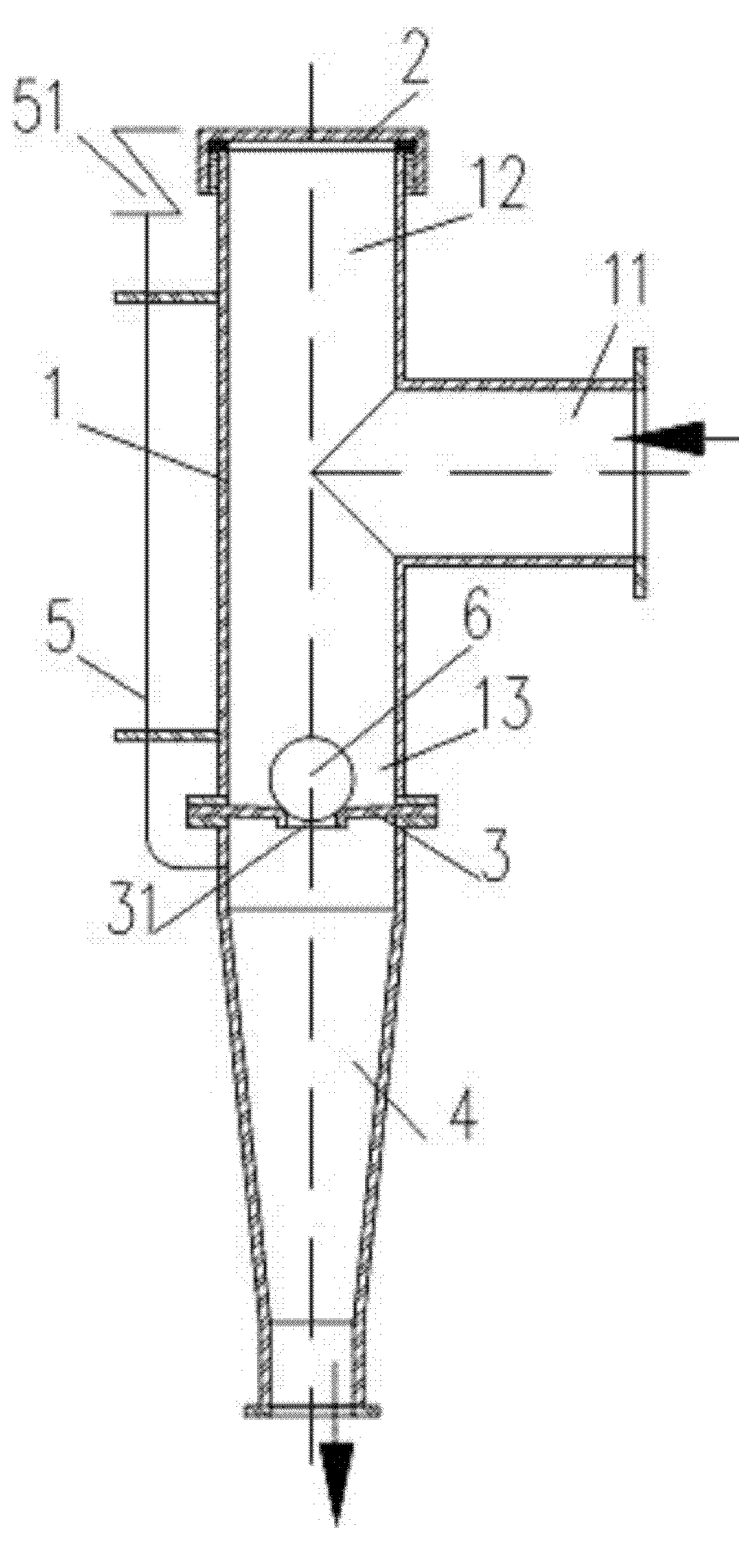

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说 明，以充分地了解本发明的目的、特征和效果。
