申请日2012.04.24
公开(公告)日2012.12.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种集合设置的排泥水处理综合设施，包括地下层和地面层，其特征在于：地下层布置有排泥水调节池、污泥平衡池、辅助泵房;地面层布置有污泥浓缩池、脱水机房和污泥库。本实用新型根据排泥水处理系统的组成，将排泥水调节池、污泥平衡池、污泥浓缩池、辅助泵房、脱水机房、加药间、配电间、污泥库等优化组合成一个集成体的一种综合处理设施，具有占地面积省、管理方便、管线相对简单的优点，实现了净水厂排泥水的集约化处理。
权利要求书
1.一种集合设置的排泥水处理综合设施，包括地下层和地面层，其特征在于：地下层布置有排泥水调节池、污泥平衡池、辅助泵房;地面层布置有污泥浓缩池、脱水机房和污泥库。
2.根据权利要求1所述的排泥水处理综合设施，其特征在于：污泥浓缩池叠合于排泥水调节池上部，脱水机房叠合设置于污泥平衡池上部，污泥平衡池上部还叠合有配电间、加药间，污泥库组合于脱水机房旁。
3.根据权利要求1所述的排泥水处理综合设施，其特征在于：排泥水调节池分为两格，所述两格排泥水调节池旁设置有一大一小两格污泥平衡池，小格污泥平衡池与其相邻的排泥水调节池之间设置有辅助泵房。
4.根据权利要求2所述的排泥水处理综合设施，其特征在于：加药间与配电间紧贴合并与脱水机房形成对称布置并叠合与污泥平衡池上部。
5.根据权利要求1所述的排泥水处理综合设施，其特征在于：污泥库贴合于脱水机房设置，呈条状布置，脱水机房和污泥库之间设有两条污泥输送带。
说明书
一种集合设置的排泥水处理综合设施
技术领域
本实用新型为给水工程中涉及的一种排泥水处理综合设施，具体地说是应用于处理净水厂排泥水的一种集合设置的排泥水处理综合设施。
背景技术
为了保护水域环境，根据国家的有关保护政策和法规，自来水行业的生产废水在排入水域前必须进行处理，以达到相关排放标准。为了满足环保要求，不但新建水厂须同时实施水厂排泥水处理工程，现有生产废水直接排放的水厂也将逐步有计划地实施排泥水处理工程。而现有水厂大部分是随着用水需求的不断增长，而逐步扩大规模，经多次扩建形成，水厂内部场地条件比较紧凑，因此，建设场地受限是许多水厂在实施水厂排泥水处理系统时所面临的难题。
净水厂排泥水主要来自于沉淀池排泥水及滤池反冲洗废水。由于水厂砂滤池反冲洗废水水质较好，适宜回用，一般经回用水池收集后直接泵送至原水系统回用。而沉淀池排泥水因悬浮物含量太高，既不能回用，也不可直接排入水体，必须予以泥水分离处理后排放。
排泥水处理系统考虑将间歇性排放的沉淀池排泥水汇集与调节池中，将水量和水质作适当调整均化后，进入浓缩池进行浓缩，排泥水在浓缩池中经过一定时间的沉降浓缩，上清液达标排放，且当水质更好时可以回用。提高含固率后的浓缩污泥再经系统设置的调质平衡池均和水量及泥质，在投加一定量化学药剂的基础上，进一步降低浓缩污泥的比阻，改善其脱水性能后，进行排泥水的机械脱水处理，最后对脱水污泥进行外运处置。
在传统的净水厂排泥水处理系统设计中，通常将调节池、浓缩池、平衡池、脱水机房(包括加药间、配电间、污泥库、污泥泵房)设成4～5个独立构筑物。10万m3/d～30万m3/d水厂配套规模的排泥水处理系统占地约5000m2～9000m2，占地面积较大、构筑物之间管线敷设距离远，且构筑物分散不便于集中管理。
实用新型内容
本实用新型的目的在于提供一种集合设置的排泥水处理综合设施，适合于用地受限的现有净水厂增设排泥水处理系统，同样也适用于新建水厂。

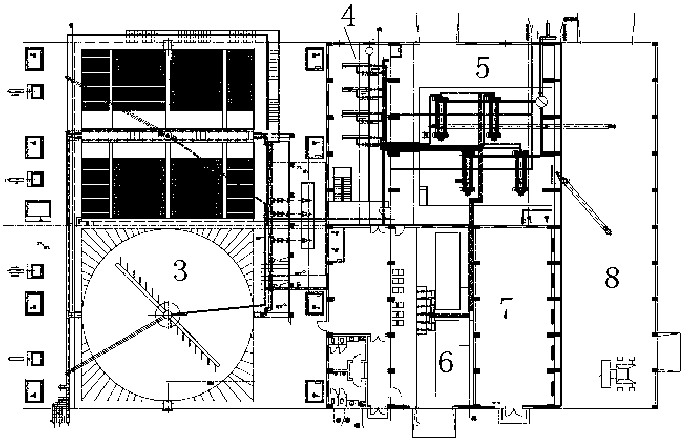

为了实现上述目的，本实用新型的技术方案是：一种集合设置的排泥水处理综合设施，包括地下层和地面层，其特征在于：地下层布置有排泥水调节池、污泥平衡池、辅助泵房;地面层布置有污泥浓缩池、脱水机房和污泥库。其中污泥浓缩池叠合于排泥水调节池上部，脱水机房叠合设置于平衡池上部，平衡池上部还叠合有配电间、加药间，污泥库组合于脱水机房旁。排泥水调节池分为两格，所述两格排泥水调节池旁设置有一大一小两格污泥平衡池，小格污泥平衡池与其相邻的排泥水调节池之间设置有辅助泵房。加药间与配电间紧贴合并与脱水机房形成对称布置并叠合与污泥平衡池上部。污泥库贴合于脱水机房设置，呈条状布置，脱水机房和污泥库之间设有两条污泥输送带。
本实用新型根据排泥水处理系统的组成，将排泥水调节池、污泥平衡池、污泥浓缩池、辅助泵房、脱水机房、加药间、配电间、污泥库等优化组合集成一体，解决传统排泥水系统占地面积大，管线复杂，不便于集中管理的问题，实现了集约化综合处理排泥水，占地仅为传统设置的30%～50%，使场地紧凑水厂实施排泥水处理系统成为可能。
