申请日2012.04.26
公开(公告)日2012.11.21
IPC分类号F04B53/00
摘要
本实用新型公开了一种高压注水泵污水回收装置，包括液力端，以及分别与液力端连接的进液管、排液管和排污管，还包括蓄污箱，排污管延伸至蓄污箱;马达，马达的进液端连接至蓄污箱，马达的出液端经回收管连接至进液管，回收管上设有单向阀;蓄污箱内设有测位仪，测位仪及马达分别与电控柜电连接。高压注水泵通过设置污水回收装置，做到了污水的完全回收利用，实现了零污染排放，确保了泵站周围的农田免遭污染。
权利要求书
1.高压注水泵污水回收装置，包括液力端，以及分别与所述液力端连接的进液管、排液管和排污管，其特征在于：还包括
蓄污箱，所述排污管延伸至所述蓄污箱;
马达，所述马达的进液端连接至所述蓄污箱，所述马达的出液端经回收管连接至所述进液管，所述回收管上设有单向阀。
2.如权利要求1所述的高压注水泵污水回收装置，其特征在于：还包括设置在所述蓄污箱内的测位仪，所述测位仪及所述马达分别与电控柜电连接。
说明书
高压注水泵污水回收装置
技术领域
本实用新型涉及高压注水泵技术领域，具体地说，涉及一种高压注水泵的污水回收装置。
背景技术
高压注水泵是卧式多缸柱塞往复泵，由液力端、动力端、电控等部件构成，压力通常高达45Mpa，主要用于国内各大油田井下注水驱油作业，输送介质温度不超过80℃的清水和污水，所谓的污水是指油水分离以后含有油污、沙粒及矿物质的介质。高压注水泵在运行过程中，由于液力端中柱塞及密封元件的磨损，容易使污水渗出或泄露，沿泵体前下部的排污短管流入污水沟后再排放到泵站周围的农田中，造成农田的污染，给农民带来很大的损失。
发明内容
本实用新型所要解决的技术问题是：提供一种高压注水泵污水回收装置，使污水得以回收利用，实现零污染排放。

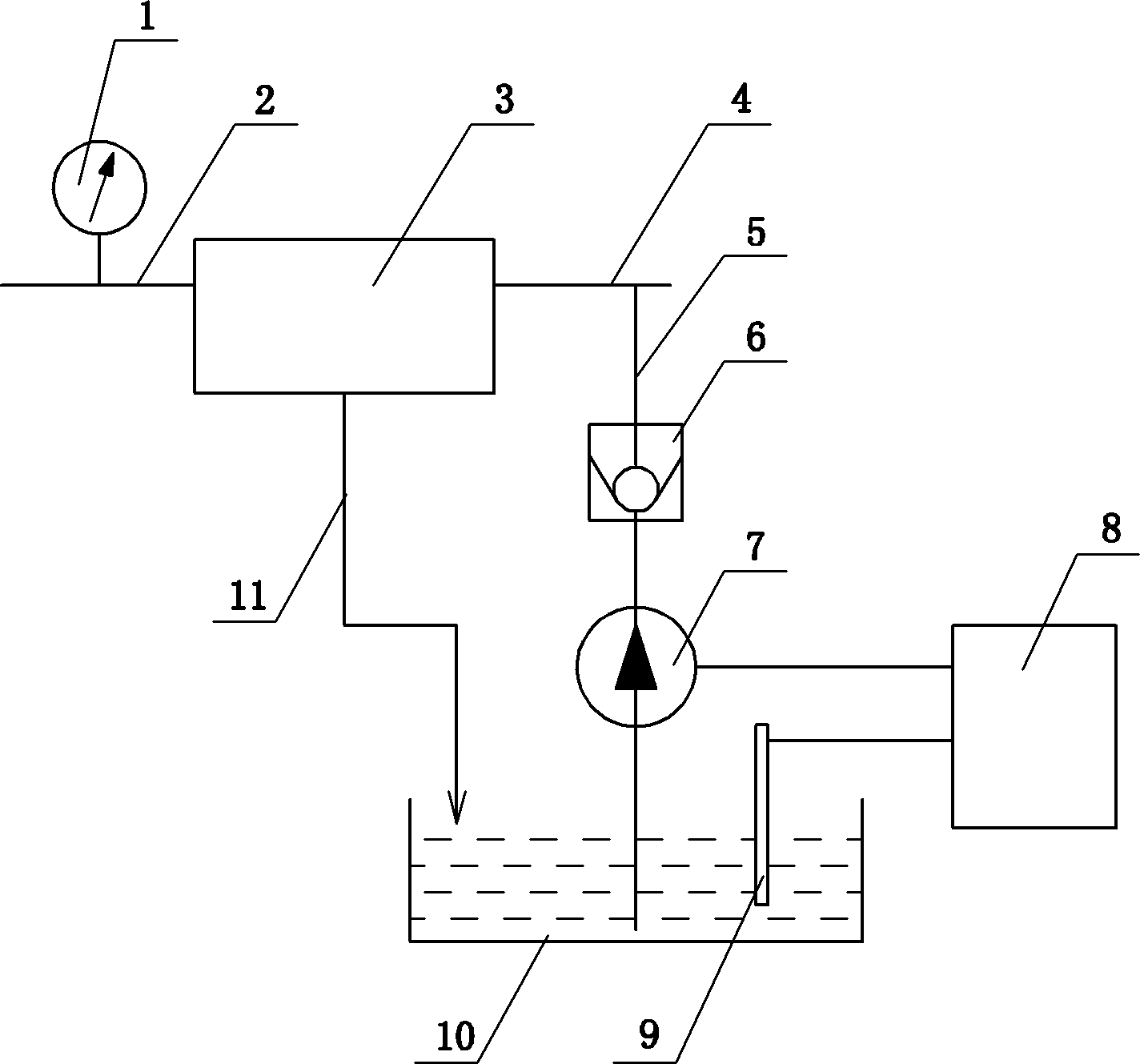

为解决上述技术问题，本实用新型的技术方案是：高压注水泵污水回收装置，包括液力端，以及分别与所述液力端连接的进液管、排液管和排污管，还包括蓄污箱，所述排污管延伸至所述蓄污箱;马达，所述马达的进液端连接至所述蓄污箱，所述马达的出液端经回收管连接至所述进液管，所述回收管上设有单向阀。
作为一种改进，所述高压注水泵污水回收装置还包括设置在所述蓄污箱内的测位仪，所述测位仪及所述马达分别与电控柜电连接。
由于采用了上述技术方案，本实用新型的有益效果是：由于在高压注水泵的液力端处设置了污水回收装置，高压注水泵运行时，来自其液力端的污水沿排污管流入蓄污箱中，当污水水位升至设定的液面时，启动马达，将污水增压到设定的压力值后，自动打开单向阀进入注水泵的进液管中;当蓄污箱中液位下降到设定的低液位时，马达停止工作，单流阀在失去液压后自动关闭，以保 护注水泵进液管路的密封性。工作过程周而复始，从而做到了污水的完全回收利用，实现了零污染排放。
