申请日2012.07.03
公开(公告)日2013.01.16
IPC分类号B01D21/24; B01D21/02
摘要
一种灰浆水处理装置，由沉降池、清水池、电动搅拌装置、气动搅拌装置和泥浆泵组成，清水池设在沉降池一侧，沉降池与清水池连接处设有溢流堰，沉降池上安装有电动搅拌装置，气动搅拌装置由垂直设置在沉降池侧壁的切向冲灰管和与切向冲灰管连通的气泵构成，切向冲灰管为底端封口的中空管，伸至沉降池底部，在切向冲灰管下端的管壁上设有沿沉降池壁切线方向开口的吹气孔，泥浆泵通过管道与沉降池的底部连接。本实用新型的灰浆水处理装置可以有效解决浓灰水静置沉积造成的结块问题。
权利要求书

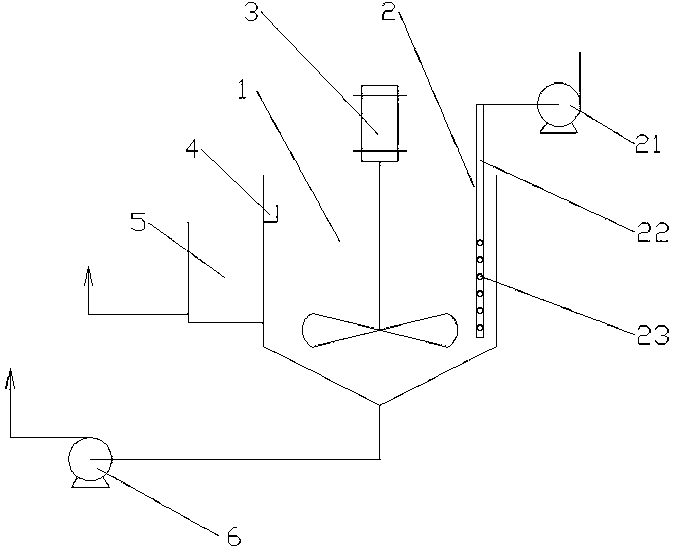

1.一种灰浆水处理装置，包括沉降池(1)、清水池(5)、电动搅拌装置(3)和泥浆泵(6)，所述清水池(5)设置在沉降池(1)的一侧，在沉降池(1)与清水池(5)的连接处设置有溢流堰(4)，沉降池(1)上安装有电动搅拌装置(3)，泥浆泵(6)通过管道与沉降池(1)的底部连接，其特征是还包括气动搅拌装置(2)，所述气动搅拌装置(2)由垂直设置在沉降池(1)侧壁的不少于1根的切向冲灰管(22)和与所述切向冲灰管(22)联通的气泵(21)构成，所述切向冲灰管(22)为底端封口的中空管，伸至沉降池(1)底部，在切向冲灰管(22)下端的管壁上设有若干吹气孔(23)，所述吹气孔(23)的开口方向为沿沉降池壁的切线方向。
2.根据权利要求1所述的灰浆水处理装置，其特征是所述的切向冲灰管(22)为2根或3根，围绕沉降池(1)均匀布置，所述切向冲灰管(22)上的吹气孔(23)围绕沉降池壁同方向设置。
3.根据权利要求1所述的灰浆水处理装置，其特征是所述的切向冲灰管(22)距离沉降池(1)池壁的距离为0.5-1.5米。
4.根据权利要求3所述的灰浆水处理装置，其特征是所述的切向冲灰管(22)距离沉降池(1)池壁的距离为1米。
说明书
灰浆水处理装置
技术领域
本实用新型涉及一种灰浆水的处理装置，特别是涉及灰浆水处理装置中对灰浆水实施搅拌的装置。
背景技术
一些热动车间的锅炉除尘器是采用闭路循环水冲灰的方式来排灰的。冲灰水冲走锅炉灰后，形成的灰浆水流入沉降池中进行澄清，其中的锅炉灰经自然沉降后，在沉降池底部浓缩成浓灰水，通过底部泥浆泵抽出排走，澄清的冲灰水通过溢流堰进入清水池，重新循环使用。为了防止浓灰水在未排走前形成锅炉灰结块，堵塞泥浆泵管路，在沉降池上安装有电动搅拌装置，通过不断的搅拌以保证锅炉灰不结块。
当锅炉负荷增高时，排出的灰量增大，沉降池底部灰水浓度增高，导致电动搅拌装置负荷增加，诸如烧电机、磨损减速机的故障频繁发生，电动搅拌装置不能正常投用;电动搅拌装置故障又造成锅炉灰在沉降池底部结块，堵塞泥浆泵管路，对系统运行造成恶性循环，循环冲灰水浓度越来越高，致使锅炉除尘器无法正常投用。而且电动搅拌装置故障检修难度大、周期长，给系统稳定运行带来了极大的隐患。
发明内容
本实用新型的目的是提供一种灰浆水处理装置，以对沉降池底部的浓灰水实施有效搅拌，防止其结块。
现有灰浆水处理装置包括有沉降池、清水池、电动搅拌装置和泥浆泵，清水池设置在沉降池的一侧，在沉降池与清水池的连接处设置有溢流堰，沉降池上安装有电动搅拌装置，泥浆泵通过管道与沉降池的底部连接。
为防止浓灰水结块，本实用新型还在沉降池上设置气动搅拌装置，所述气动搅拌装置由垂直设置在沉降池侧壁的不少于1根的切向冲灰管和与所述切向冲灰管联通的气泵构成，所述切向冲灰管为底端封口的中空管，伸至沉降池底部，在切向冲灰管下端的管壁上设有若干吹气孔，所述吹气孔的开口方向为沿沉降池壁的切线方向。
一般地，所述的切向冲灰管为2根或3根，围绕沉降池均匀布置，所述切向冲灰管上的吹气孔围绕沉降池壁同方向设置。
其中，所述的切向冲灰管距离沉降池池壁的距离为0.5-1.5米。优选地，切向冲灰管距离沉降池池壁的距离为1米。
本实用新型采用电动搅拌装置与气动搅拌装置结合来防止浓灰水结块，当需要清理沉降池时，通过机械搅拌和通入空气的气流冲击，为底部浓灰水切向运动提供动力，使之进行漩涡式流动，通过设置在沉降池底部的泥浆泵排出。
本实用新型的灰浆水处理装置解决了浓灰水在未排出前因静置沉积造成结块，堵塞泥浆泵管路的问题，避免了电动搅拌装置烧电机或电机磨损减速等机械故障频繁发生，搅拌装置不能正常投用的现象;同时，浓灰水的漩涡式流动方式也避免了浓灰水通过溢流堰进入清水池，保证了冲灰水的冲灰效果。
