申请日2012.07.05
公开(公告)日2013.01.09
IPC分类号C02F1/72
摘要
本发明涉及为利用小型水处理装置，处理大容量污水，使用臭氧O3;氧气O2;过氧化氢H2O2或者各种水处理化学药品，同时利用液下搅拌输送泵，强行进行物理搅拌，通过所述液下搅拌输送泵后端上安装的扩张管，移送至远外的包含液下搅拌输送泵的水处理装置以及利用所述水处理装置有效处理大容量污水的水处理方法。
权利要求书
1.一种包含液下搅拌输送泵的水处理装置，其特征在于，包括：
液下搅拌输送泵(10);及
水处理后端部(30)，安装在所述液下搅拌输送泵(10)的后端部，对通过所述液下搅拌输送泵(10)流入的未处理污水进行水处理;
其中，所述水处理后端部(30)包括：套管(301)，将通过喷射器(203)流入的处理水和从外部吸入的未处理污水，在所述液下搅拌输送泵(10)内进行物理搅拌混合的混合水流入套管(301);扩张管(302)，在所述套管(301)的后端形成，具有三级结构;所述扩张管(302)的一级前端部包括将含有OH Radical的臭氧经过分配器(202)注入扩张管(302)内部的污水处理剂注入部;所述扩张管(302)的二级前端部包括将含有OH Radical的过氧化氢经过分配器(202)注入扩张管(302)内部的污水处理剂注入部(204);所述扩张管(302)的二级前端部包括向扩张管内部注入氧气的分配器(202)。
2.一种包含液下搅拌输送泵的水处理装置，其特征在于，
与水面垂直形成，
其组成包括：
液下搅拌输送泵(10)，在离水面较近的最上端形成;
污水处理剂注入部(204)，从臭氧O3、氧气O2、过氧化氢H2O2或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之一以上的水处理化学药品，经过分配器(202)与从所述液下搅拌输送泵(10)流入的污水一起注入水处理后端部(30);
水处理后端部(30)，从所述液下搅拌输送泵(10)流入未处理污水之后实施水处理过程;
其中，所述水处理后端部(30)其组成包括：套管(301)，经过所述液下搅拌输送泵(10)的污水和经过分配器(302)的含有OH Radical的臭氧流入套管(301);扩张管(302)，在所述套管(301)的下端延续设置，具有三级结构;圆形平板(305)，使处理水向所述三级结构的扩张管(302)四处散开;所述扩张管(302)一级的上端部即套管(301)周围形成经过分配器(202)注入含有OH Radical的过氧化氢的污水处理剂注入部(204);所述扩张管(302)一级的下端部形成用一供氧的分配器(202)。
3.一种包含液下搅拌输送泵的水处理装置，其特征在于，
与水面垂直形成;
其组成包括：
液下搅拌输送泵(10)，在离水面较近的最上端形成;
污水处理剂注入部(204)，从臭氧O3、氧气(O2)、过氧化氢(H2O2、或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之一以上的水处理化学药品，经过分配器(202)与从所述液下搅拌输送泵(10)流入的污水一起注入水处理后端部(30);
水处理后端部(30)，从所述液下搅拌输送泵(10)流入未处理污水之后实施水处理过程;
其中，所述水处理后端部(30)其组成包括：套管(301)，经过所述液下搅拌输送泵(10)的污水和经过分配器(302)的含有OH Radical的臭氧流入套管(301);扩张管(302)，在所述套管(301)的下端延续设置，具有一级结构;圆形平板(305)，使处理水向所述一级结构的扩张管(302)四处散开;在所述扩张管(302)一级的上端部即套管(301)周围形成经过分配器注入含有OH Radical的氧气的污水处理剂注入部(204)，和经过分配器(202)注入含有OH Radical的过氧化氢的污水处理剂注入部(204)。
说明书
包含液下搅拌输送泵的水处理装置及利用该装置的水处理方法
技术领域
本发明涉及利用小型水处理装置，将臭氧(O3)、氧气(O2)、过氧化氢(H2O2)或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、硫酸铝、凝结剂、调剂水处理药品等各种水处理化学药品(Chemicals)，使用液下搅拌输送泵，与污水一起强制进行物理搅拌，然后利用所述液下搅拌输送泵后端上安装的扩张管，输送至远处处理的包含液下搅拌输送泵的水处理装置，以及利用所述水处理装置有效处理大容量污水的水处理方法。
背景技术
传统的水处理方法是使用臭氧、OH Radical或者各种水处理化学药品(Chemical)次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、硫酸铝、凝结剂、调剂水处理药品等，利用具有一定规模的废水处理设施分步处理。
但，所述的传统水处理系统不适合在没有废水处理设施的地方使用，而且利用臭氧和OH Radical处理污水，需要安装大型设备，所需设备成本较大之外，在规模较小的处理污水的地方，因其经济性低而不宜使用，即使使用，其容量不足，不适宜使用臭氧和OH Radical而无法正常进行水处理工作。
而且就采用液下搅拌的水处理技术而言，最多是注入氧气，将氧气和污水强制搅拌在一起，导致水处理效率下降，量也不足而实际污水处理效果极低。
尤其，坝、湖水、水库、河水等地方是因没有安装水处理设施，一般都是搁置不管，因为通过污染物质与处理物质接触才能排除污染源，或者经过反应才能处理，所以在大坝、湖水、水库、河水等地方不太适宜使用水处理设施。
发明内容
本发明的目的在于，提供一种包含液下搅拌输送泵的水处理装置及利用该装置的水处理方法，即在液下搅拌输送泵的前端部组成水处理前端部，从臭氧(O3);氧气(O2);过氧化氢(H2O2)或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之中以上与水处理化学药品(Chemicals)反应而进行一次污水处理，
在液下搅拌输送泵的后端部用多个扩张管组成水处理后端部，对通过所述水处理前端部经过一次处理的水和未处理污水强制进行物理搅拌混合之后，通过液下搅拌输送泵后端上安装的扩张管，输送至远处的过程中，从扩张管内部发生吸力，使第一第二、第三扩张管之间未处理的污水，向扩张管内部大量吸入的水处理过程持续进行而利用小型处理装置也可以有效处理大容量污水的包含液下搅拌输送泵的水处理装置以及利用该装置的水处理方法。
技术方案

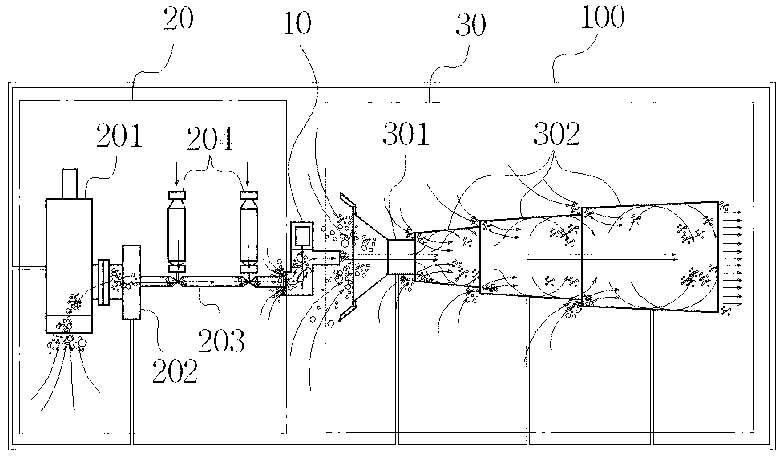

为实现所述目的，本发明所采用的技术方案是，提供一种包含液下搅拌输送泵的水处理装置，包括：
液下搅拌输送泵;
水处理前端部，安装在所述液下搅拌前端部，对未处理污水进行一次处理;
水处理后端部，安装在所述液下搅拌输送泵的一端部，对通过所述液下搅拌输送泵流入的一次处理水和未处理污水的混合水进行二次处理;
所述水处理前端部包括：
液下泵，利用泵的动作吸进未处理污水之后送入分配器;
分配器，将从液下泵201流入的污水分配送入喷射器;
喷射器，因入口和出口的压力差，内部形成真空，通过所述分配器流入的污水与从外部注入的含有OH Radical的臭氧、过氧化氢和氧气混合，产生OH Radical反应，引发水处理反应之后送入所述液下搅拌输送泵;
污水处理剂注入部，从臭氧(O3);氧气(O2);过氧化氢(H2O2)或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之一以上的水处理化学药品(Chemicals)注入所述喷射器内部;
所述水处理后端部包括：
套管，将通过喷射器流入的处理水和从外部吸入的未处理污水，在所述液下搅拌输送泵10内进行物理搅拌混合的混合水流入套管301;
多个扩张管，在所述套管的后端延续设置;
以及一种利用包含液下搅拌输送泵的水处理装置的水处理方法，其实施步骤包括：
一次水处理，对通过液下泵吸入的污水，向喷射器内部注入通过分配器提供的含OH Radical的臭氧、过氧化氢、水处理用化学药品以及氧气，引起OH Radical反应而实施水处理过程;制成混合水，从外部吸入所述经过一次水处理步骤的处理水和未处理污水，利用液下搅拌输送泵进行物理搅拌混合制成混合水;
二次水处理，混合水从所述液下搅拌输送泵流入之后，使其通过扩张管内部，使OH Radical反应持续进行下去。
有益效果
本发明涉及包含液下搅拌输送泵的水处理装置及利用该装置的水处理方法所具有效果如下。
第一、前端水处理部和后端水处理部之间安装液下搅拌输送泵，对从臭氧(O3);氧气(O2);过氧化氢(H2O2)或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之一以上的水处理化学药品(Chemicals);以及从外部流入污水，利用液下搅拌输送泵的叶轮，强制实施物理接触，粉碎其粒子，并均匀地混合在一起。
第二、将从臭氧(O3);氧气(O2);过氧化氢(H2O2)或者次氯酸钠、二氧化氯、过醋酸钠、过硼酸钠、固体硫酸铝、液体硫酸铝、聚合氯化铝、铵明矾、钾砚、硫酸亚铁、硫酸铁、调剂水处理药品中，选择其中之一以上的水处理化学药品(Chemicals);以及污水，利用液下搅拌输送泵，强制搅拌混合并送入液下搅拌输送泵后端安装的多个扩张管内部，使其持续碰撞扩张管内壁，持续产生搅拌混合效果而有效处理从扩张管之间持续流入的大量污水。
第三、使安装在液下搅拌输送泵后端的多个扩张管的直径逐步上升并延伸安装而不但处理远处污水，在短时间内可以处理大量污水。
第四、具有所述第三效果的本发明涉及水处理装置与传统的水处理装置相比，其水处理效率高而有效节省安装和运营成本。
第五、可以在水不流动的状态下从各个不同路径持续流入污水而容易引发绿潮和赤潮等问题的湖水、水库、坝、河水、净水池、最后阶段处理场、下水处理场、泳池等安装使用且成本低而改善水质，预防水质污染及由此引发的二次污染。
