申请日2012.05.02
公开(公告)日2012.09.12
IPC分类号F16K27/10
摘要
本发明公开了一种热熔焊接的多路水处理阀体，主要是上阀体的下端与下阀体的上端通过热熔焊接固连成阀体，使其阀体内腔的流道对应连通。将所述上、下阀体直接通过热熔焊接固连成阀体，生产加工方便快捷，明显地提高了工作效率。将分体的水管接头、射盐器体和排污水管接头，通过热熔焊接对应与阀体内腔的流道连通，实现了上阀体模具加工简单，明显地减少了现有技术上阀体模具的制造费用，有效地降低了阀体的生产成本。经试验：通过热熔焊接将上、下阀体固连成一体的阀体密封严密，在长期恶劣地工作环境下工作耐老化程度高，有效地消除了现有技术阀体内腔流道密封不严出现的相互串水现象，明显地提高了水处理的加工质量。
权利要求书

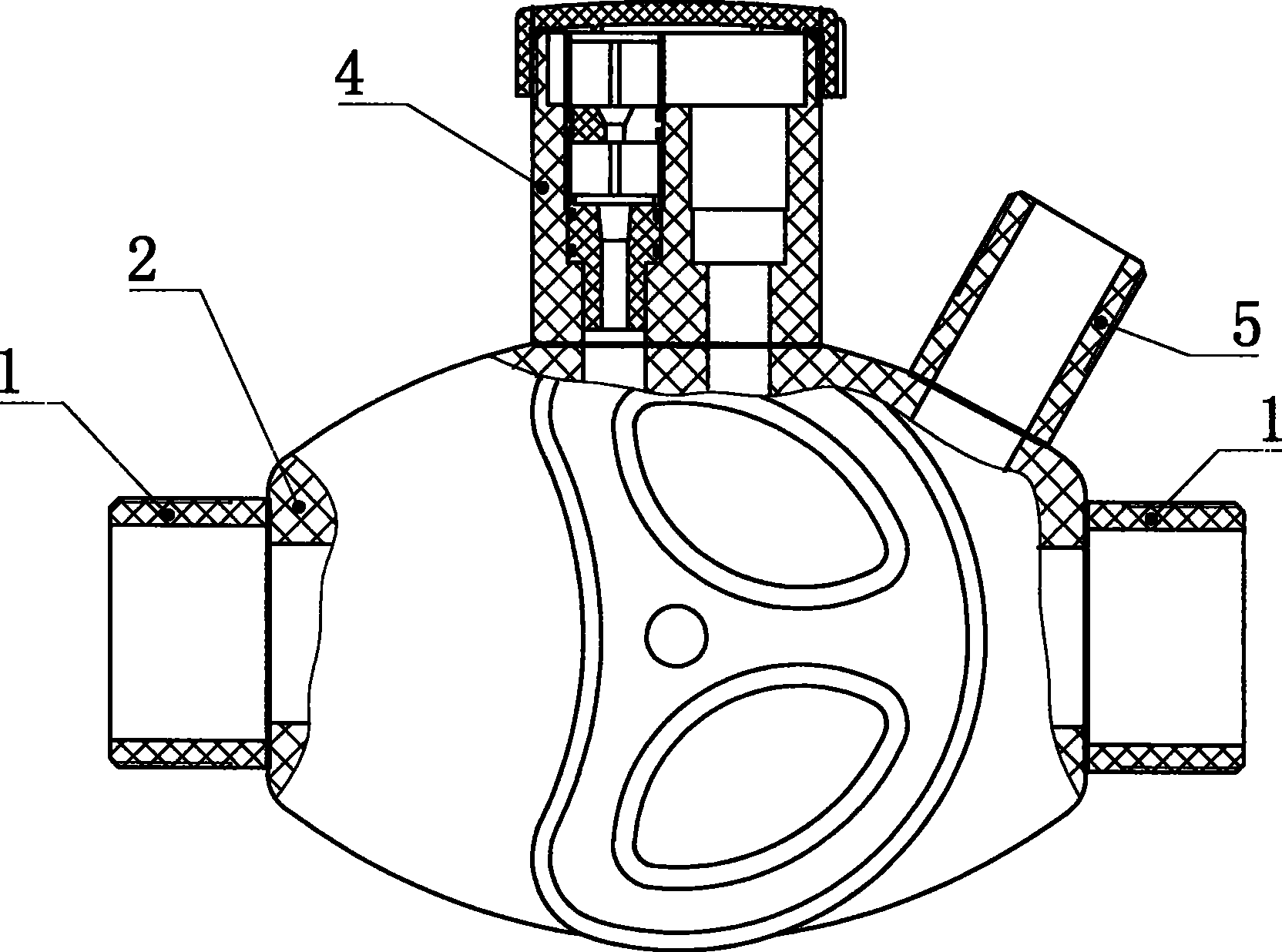

1.一种热熔焊接的多路水处理阀体，主要包括上、下阀体;其 特征在于：上阀体(2)的下端与下阀体(3)的上端通过热熔焊接 固连成阀体，使其阀体内腔的流道对应连通。
2.根据权利要求1所述一种热熔焊接的多路水处理阀体，其特 征在于：在所述上阀体(2)上通过热熔焊接连有水管接头(1)，所 述水管接头的内孔与所述阀体内腔的水管流道对应连通。
3.根据权利要求2所述一种热熔焊接的多路水处理阀体，其特 征在于：在所述上阀体(2)上通过热熔焊接连有射盐器体(4)，所 述射盐器体的内孔与所述阀体内腔的射盐水流道对应连通。
4.根据权利要求2或3所述一种热熔焊接的多路水处理阀体， 其特征在于：在所述上阀体(2)上通过热熔焊接连有排污水管接头 (5)，所述排污水管接头的内孔与所述阀体内腔的排污水流道对应 连通。
说明书
一种热熔焊接的多路水处理阀体
(一)技术领域：本发明涉及水处理装置的部件;具体涉及一种热熔焊 接的多路水处理阀体。
(二)背景技术：目前，国、内外现有技术中用于水处理装置的阀体， 由于受阀体内腔流道转向连通结构的限制，必须是将上阀体与下阀体通 过螺栓和密封圈连接，方能构成阀体内腔的流道对应连通。所述上阀体 是采用模具通过注塑或铸造连有水管接头、射盐器体和排污水管接头。 其存在不足：一是在通过所述螺栓和密封圈连接上、下阀体构成阀体内 腔流道对应连通的装配过程中，调整安装很不方便，工作效率偏低;二 是采用上阀体上连体的水管接头、射盐器体和排污水管接头的模具，加 工工艺复杂、上阀体模具制造费用较高;上述两种不足均明显地增加了 阀体的生产成本。三是由于多路水处理阀在长期恶劣地工作环境下工作 时，所述阀体上连有密封圈的材料极易老化收缩变形，造成阀体内腔流 道密封不严出现相互串水的现象，严重地降低了水处理的加工质量。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种热熔焊接的多路水处理阀体，旨在提高阀体安装连接的工作效率 和减少上阀体模具的制造费用，以实现降低阀体的生产成本和提高水处 理的加工质量。
为实现上述目的，本发明一种热熔焊接的多路水处理阀体的技术方 案是这样实现的，主要包括上、下阀体;它是上阀体的下端与下阀体的 上端通过热熔焊接固连成阀体，使其阀体内腔的流道对应连通。
实施上述技术方案时，本发明可以在所述上阀体上通过热熔焊接连 有水管接头，所述水管接头的内孔与所述阀体内腔的水管流道对应连 通。
实施上述技术方案时，本发明还可以在所述上阀体上通过热熔焊接 连有射盐器体，所述射盐器体的内孔与所述阀体内腔的射盐水流道对应 连通。
实施上述技术方案时，本发明又可以在所述上阀体上通过热熔焊接 连有排污水管接头，所述排污水管接头的内孔与所述阀体内腔的排污水 流道对应连通。
本发明采取上述结构，将所述上、下阀体直接通过热熔焊接固连成 阀体，生产加工方便快捷，明显地提高了工作效率。将分体的水管接头、 射盐器体和排污水管接头，通过热熔焊接对应与阀体内腔的流道连通， 实现了上阀体模具加工简单，明显地减少了现有技术上阀体模具的制造 费用，有效地降低了阀体的生产成本。经试验：通过热熔焊接将上、下 阀体固连成一体的阀体密封严密，在长期恶劣的工作环境下工作耐老化 程度高，有效地消除了现有技术阀体内腔流道密封不严出现的相互串水 现象，明显地提高了水处理的加工质量。
