申请日2012.05.03
公开(公告)日2012.12.12
IPC分类号B01D35/027; F25B30/06
摘要
本实用新型涉及污水泵装置新型安装结构，包括污水泵，其特点是：所述污水泵设在污水井外部，污水泵的进水口端连接有插入到污水井内的进水管道。所述安装结构还包括设在污水井内的过滤装置。本实用新型将污水泵安装在污水井外部，一方面便于对污水泵进行安装和维修，另一方面避免了泵体的外部与污水接触，减少了污水对污水泵的腐蚀，延长了污水泵的使用寿命;在污水井内设置过滤装置，过滤清除掉污水中大部分的颗粒杂质，从而提高了污水的清洁度，减小了污水杂质对管道造成的阻塞，另外，也提高了换热器的换热效率。
权利要求书
1.污水泵装置新型安装结构，包括污水泵，其特征在于：所述污水泵 设在污水井外部，污水泵的进水口端连接有插入到污水井内的进水管道。
2.根据权利要求1所述污水泵装置新型安装结构，其特征在于：所述 安装结构还包括设在污水井内的过滤装置。
3.根据权利要求2所述污水泵装置新型安装结构，其特征在于：所述 过滤装置为过滤网。
4.根据权利要求3所述污水泵装置新型安装结构，其特征在于：所述 过滤网斜置在污水井内。
5.根据权利要求3或4所述污水泵装置新型安装结构，其特征在于： 所述过滤网为多层结构，该多层结构沿污水井进水端至出水端的方向平行设 置，且沿该方向过滤网的网目逐渐增大。
6.根据权利要求1-4任一所述污水泵装置新型安装结构，其特征在于： 所述进水管道上位于井外的管道段上安装有管道粉碎机。
7.根据权利要求5所述污水泵装置新型安装结构，其特征在于：所述 进水管道上位于井外的管道段上安装有管道粉碎机。
8.根据权利要求1所述污水泵装置新型安装结构，其特征在于：所述 污水泵为自吸污水泵。
说明书
污水泵装置新型安装结构
技术领域
本实用新型涉及污水源热泵供热系统，特别涉及污水源热泵供热系统中 的污水泵装置安装结构。
背景技术
目前污水源热泵供热系统作为回收利用城市污水、工业污水、医院污水 热量的有效技术手段，在实践中已经被广泛采用。污水源热泵系统主要是一 种制冷供暖装置系统。该系统主要以城市污水为热源水，通过消耗少许电力， 在冬季将其热量提取出来并加以提升，实现采暖目的;而在夏季，利用污水 源热泵机组则将空调场所热量通过污水带走，使之冷却。城市污水源热泵系 统具备有制冷、采暖两种功能，并可同时提供卫生热水，节省了设备造价。
现有污水源热泵供热系统包括：污水供回水系统、换热器系统、中介水 循环系统、系统水循环系统、热泵机组系统等几部分。其中，污水供回水系 统主要构成是污水泵装置，其原理是：污水泵把从市政管网引来的污水抽送 到换热器，经换热器交换热量后，污水又流回市政管网。目前，污水泵装置 采用将污水泵安装在污水井里的安装结构，其中污水泵的出水管道与换热器 连接，出水管道上设置阀门。由于城市污水里含有多种杂质，上述安装结构 在使用时，存在以下几方面缺陷：
1、由于污水泵安装在污水井内，其安装和维修很不方便;
2、由于污水泵长期浸泡在污水中，污水泵腐蚀严重，降低了其使用寿命。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种污水泵装置新 型安装结构，该安装结构减小了污水对污水泵的腐蚀、延长了其使用寿命、 其安装和维修也较方面。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

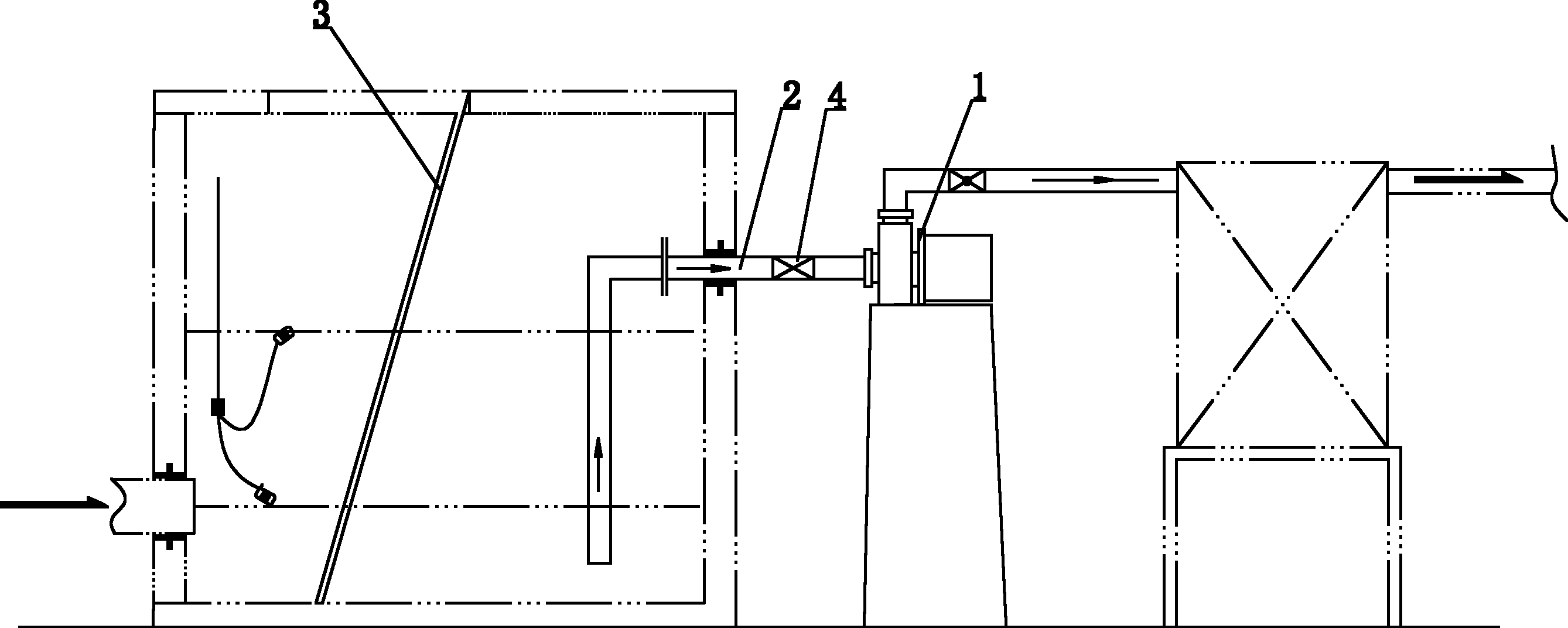

污水泵装置新型安装结构，包括污水泵，其特征在于：所述污水泵设在 污水井外部，污水泵的进水口端连接有插入到污水井内的进水管道。
本实用新型还可以采取的技术方案为：
所述安装结构还包括设在污水井内的过滤装置。
所述过滤装置为过滤网。
所述过滤网斜置在污水井内。
所述过滤网为多层结构，该多层结构沿污水井进水端至出水端的方向平 行设置，且沿该方向过滤网的网目逐渐增大。
所述进水管道上位于井外的管道段上安装有管道粉碎机。
所述污水泵为自吸污水泵。
本实用新型具有的优点和积极效果是：
由于采用以上技术方案，本实用新型具有以下优点：
1、将污水泵安装在污水井外部，操作人员在井外直接进行操作，因此便 于对污水泵进行安装和维修。
2、将污水泵安装在污水井外部，避免了泵体的外部与污水接触，从而减 少了污水对污水泵的腐蚀，延长了污水泵的使用寿命。
3、在污水井内进一步设置过滤装置，可过滤清除掉污水中大部分的颗粒 杂质，从而提高了污水的清洁度，减小了污水杂质对管道造成的阻塞，另外， 也提高了换热器的换热效率。
