申请日2012.06.20
公开(公告)日2013.01.30
IPC分类号B01D33/048
摘要
卧型污水处理设备，包括台架，台架的上端面分布有齿轮轴，齿轮轴通过轴承座与台架连接，其中的一个齿轮轴与电机减速机连接，齿轮轴上装有齿轮，齿轮轴上的齿轮通过履带式格栅连接，履带式格栅的下方设有集水槽，集水槽与台架连接。将污水管道设置在履带式格栅的上方，污水通过履带式格栅流入下方的集水槽内，而污水中的渣滓滞留在链条上，履带式格栅通过电机带动齿轮轴把渣滓传送到收集地，从而达到污水与渣滓分离的目的。本实用新型，结构简单，使用方便，避免了渣子二次带入污水池里，适用范围广，而且制作成本低，符合节能降耗的环保理念。
权利要求书
1.卧型污水处理设备，包括台架，其特征在于：台架的上端面分布有齿轮轴，齿轮轴通过轴承座与台架连接，其中的一个齿轮轴与电机减速机连接，齿轮轴上装有齿轮，齿轮轴上的齿轮通过履带式格栅连接，履带式格栅的下方设有集水槽，集水槽与台架连接。
说明书
卧型污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其是一种卧型污水处理设备。
背景技术
目前，市场上流通及使用的污水处理设备，分为：抓渣式、抄渣式、转鼓式、内流式等。这些设备的工作方式：通过电机带动，从污水池里将渣滓捞出，然后通过螺旋输送机把渣滓传送到收集地，从而达到污水与渣滓分离的目的，但是它们都存在以下的缺点：1.耗材多、成本高、结构复杂。2.有水下轴承，故障率高，维护维修困难。3.工作效率不高，容易将捞出的渣子二次带入污水池里。4.无法将体积较大的渣子捞出。
发明内容
本实用新型提出了一种卧型污水处理设备，结构简单，使用方便，避免了渣子二次带入污水池里，适用范围广。

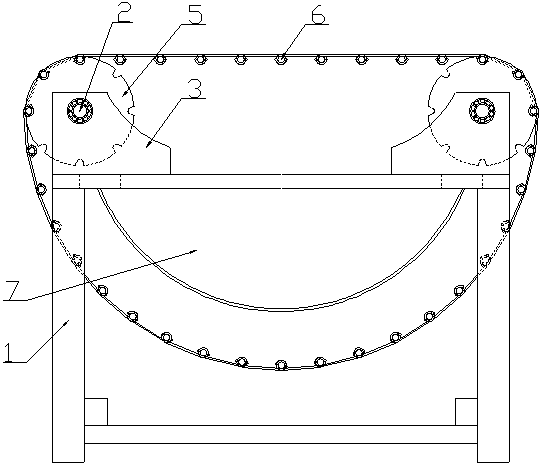

本实用新型的技术方案是：卧型污水处理设备，包括台架，其特征在于：台架的上端面分布有齿轮轴，齿轮轴通过轴承座与台架连接，其中的一个齿轮轴与电机减速机连接，齿轮轴上装有齿轮，齿轮轴上的齿轮通过履带式格栅连接，履带式格栅的下方设有集水槽，集水槽与台架连接。
有益效果:本实用新型，将污水管道设置在履带式格栅的上方，污水通过履带式格栅流入下方的集水槽内，而污水中的渣滓滞留在链条上，履带式格栅通过电机带动齿轮轴把渣滓传送到收集地，从而达到污水与渣滓分离的目的。本实用新型，结构简单，使用方便，避免了渣子二次带入污水池里，适用范围广，而且制作成本低，符合节能降耗的环保理念。
