申请日2012.06.25
公开(公告)日2012.11.07
IPC分类号C02F3/28
摘要
本发明公开了一种均质池酯化水处理系统,包括均质池，还包括储量桶、上部自吸排管、下部均衡吸入排管、离心泵、控制阀和循环管道，所述储量桶高度小于均质池;所述上部自吸排管其中一个管口插入至均质池底、另一个管口通过下部均衡吸入排管连接储量桶;所述循环管道一端连通储量桶、另一端连通均质池;所述离心泵和控制阀设置在循环管道上;所述储量桶上设有进水管;其处理方法采用均质池来降低酯化水COD指标，在均质过程中对酯化水进行循环操作;本发明可以有效提高均化酯化水的出水水质，降低酯化水的出水COD指标，同时能将沉降后的污泥及时有效进行自循环，减少污泥的流失。
权利要求书
1.一种均质池酯化水处理系统，包括均质池，其特征是还包括储量桶、上部自吸排管、下 部均衡吸入排管、离心泵、控制阀和循环管道，所述储量桶高度小于均质池;所述上部自吸 排管其中一个管口插入至均质池底、另一个管口通过下部均衡吸入排管连接储量桶;所述循 环管道一端连通储量桶、另一端连通均质池;所述离心泵和控制阀设置在循环管道上;所述 储量桶上设有进水管。
2.根据权利要求1所述的均质池酯化水处理系统，其特征是所述上部自吸排管和下部均衡 吸入排管为相互配合的多根;上部自吸排管的插入均质池的管口靠近均质池的其中一个侧 壁，循环管道与均质池连通口靠近均质池的另一个侧壁;在上部自吸排管或下部均衡吸入排 管上还设有调节阀。
3.根据权利要求1或2所述的均质池酯化水处理系统，其特征是所述上部自吸排管，其插 入均质池的管口周身设有吸入孔。
4.根据权利要求3所述的均质池酯化水处理系统，其特征是所述储量桶上设有溢流管或者 液位计。
5.一种如权利要求1所述的均质池酯化水处理系统的处理方法，它采用均质池来降低酯化 水COD指标，其特征是在均质过程中对酯化水进行循环操作;所述循环操作包括初始吸入步 骤和循环步骤;在初始吸入步骤中，首先在储量桶中注入一定量的水，然后通过离心泵将水 打入均质池使储量桶内产生负压;均质池底部的污泥及酯化水在压差的作用下被吸入上部自 吸排管，再经下部均衡吸入排管后流入储量桶;在所述循环步骤中，离心泵不停地将储量桶 输送至均质池并通过控制阀调节输送量的大小，上部自吸排管则不停地将均质池底部的污泥 及酯化水吸入储量桶。
6.根据权利要求4所述的处理方法，其特征是所述上部自吸排管为多根，并通过调节阀来 控制上部自吸排管吸入量的大小，实现均质池底部不同区域污泥吸入量的调节。
说明书
均质池酯化水处理系统及其处理方法
技术领域
本发明涉及一种水处理系统及其处理方法，尤其是一种均质池酯化水处理 系统及其处理方法。
背景技术
现有的均质池酯化水处理系统包括均质池，均质池处理装置的污泥沉降池 为长方形、平底池，经过长期使用观察发现污泥的沉降后，排污效果不是很理 想，不能有效地对四边池中的污泥进行循环，且出水中含泥现象严重，影响酯 化水进厌氧后的效果，排泥处理过程中污泥的沉降也很不均匀，处理用的药剂 使用量不稳定，出水混浊，均质池酸化的效果基本失效，酯化水中COD数值没 有得到有效的降低，而且池子底部的污泥也难于回流，部分的污泥积聚在水池 的多个死角区，无法及时通过螺杆泵循环排出，生产时间一长就影响了污泥的 沉降，使得出水COD数值升高，污水处理过程的生产稳定性和稳控平稳性下降， 因此有必要进行改进。
发明内容
本发明的目的是为了解决上述技术的不足而设计的一种有效提高均化酯化 水的出水水质、有效降低酯化水COD指标的均质池酯化水处理系统及其处理方 法。

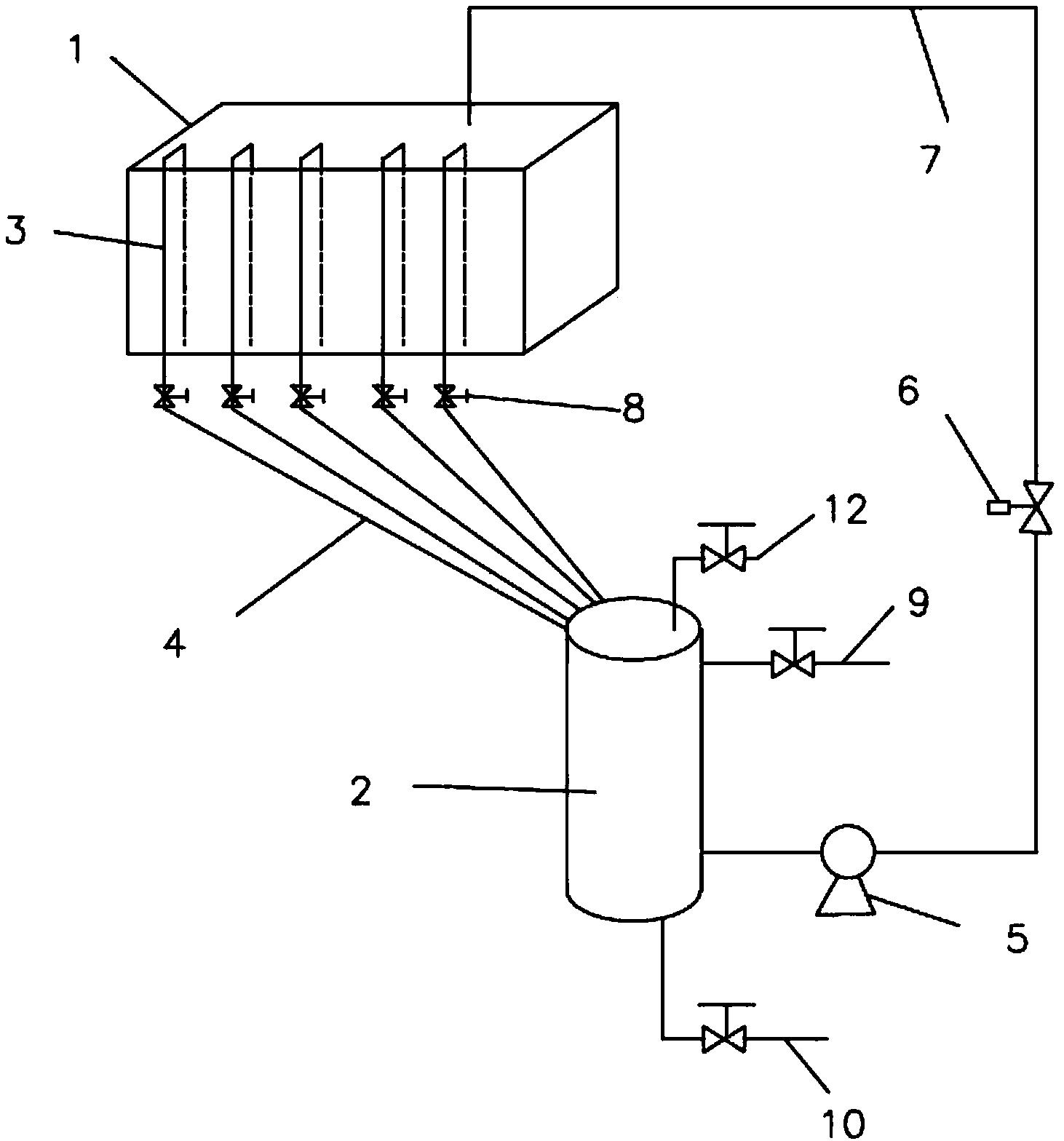

本发明所设计的均质池酯化水处理系统,包括均质池，还包括储量桶、上 部自吸排管、下部均衡吸入排管、离心泵、控制阀和循环管道，所述储量桶高 度小于均质池;所述上部自吸排管其中一个管口插入至均质池底、另一个管口 通过下部均衡吸入排管连接储量桶;所述循环管道一端连通储量桶、另一端连 通均质池;所述离心泵和控制阀设置在循环管道上;所述储量桶上设有进水管;
作为优选：
所述上部自吸排管和下部均衡吸入排管为相互配合的多根;上部自吸排管 的插入均质池的管口靠近均质池的其中一个侧壁，循环管道与均质池连通口靠 近均质池的另一个侧壁;在上部自吸排管或下部均衡吸入排管上还设有调节 阀;当其中一个或几个上部自吸排管对应的区域污泥较少时，可以通过调节阀 关小该上部自吸排管的流量，而对于污泥的区域可以加大流量;
所述上部自吸排管，其插入均质池的管口周身设有吸入孔;这样可以有效 增大吸入面积;
所述储量桶上设有溢流管或者液位计;在储量桶中注入水过量时水可从溢 流管中流出;如采用液位计则可更直观地监视储量桶中的水位使之不溢出。
本发明所设计的均质池酯化水处理系统的处理方法，它采用均质池来降低 酯化水COD指标，其特征是在均质过程中对酯化水进行循环操作;所述循环操 作包括初始吸入步骤和循环步骤;在初始吸入步骤中，首先在储量桶中注入一 定量的水，然后通过离心泵将水打入均质池使储量桶内产生负压;均质池底部 的污泥及酯化水在压差的作用下被吸入上部自吸排管，再经下部均衡吸入排管 后流入储量桶;在所述循环步骤中，离心泵不停地将储量桶输送至均质池并通 过控制阀调节输送量的大小，上部自吸排管则不停地将均质池底部的污泥及酯 化水吸入储量桶;
作为优选：
所述上部自吸排管为多根，并通过调节阀来控制上部自吸排管吸入量的大 小，实现均质池底部不同区域污泥吸入量的调节。
本发明所设计的均质池酯化水处理系统及其处理方法，使池子的均化效果 更加均匀，停留时间有所增加。改造后的新系统便于生产操作，生产操作方便、 简单，可人为干预或控制需要的排泥量和循环量，对有效降低酯化水COD指标 效果明显。
本发明所设计的均质池酯化水处理系统及其处理方法，其有益效果是：
1、有效提高均化酯化水的出水水质，降低酯化水的出水COD指标;
2、能将沉降后的污泥及时有效进行自循环，减少污泥的流失;能稳定污水 处理总系统的运行性，减少系统设备运行事故的发生率;
3、改造在原设备上，采用材料少，投入资金小;体现节能环保，污泥的有 效循环，解决了生化泥的购买量;
4、能有效处理生产过程中产生的酯化水、化工原水等较高污染水源，为生 产污染性企业的污水达标排放起到关键作用。
