申请日2012.07.08
公开(公告)日2013.01.02
IPC分类号C02F3/28
摘要
本实用新型涉及的是处理工业废水的反应器，这种处理工业废水的反应器的下部为颗粒污泥层，三相分离器安装在反应器的上部，出水管在反应器的上部，进水管安装在反应器的底部，出水管与进水管之间设置有回流管，进水管连接布水器，布水器为辐射式布水器，反应器内还设置有圆台状的导流筒。本实用新型可实现在低的水力负荷条件下达到高的COD去除效果，降低了能耗及运行成本;同时，进水可均匀地分配到整个反应器的底部，产生了一个均匀的上升流速，提高了反应器对废水的处理效果。
权利要求书

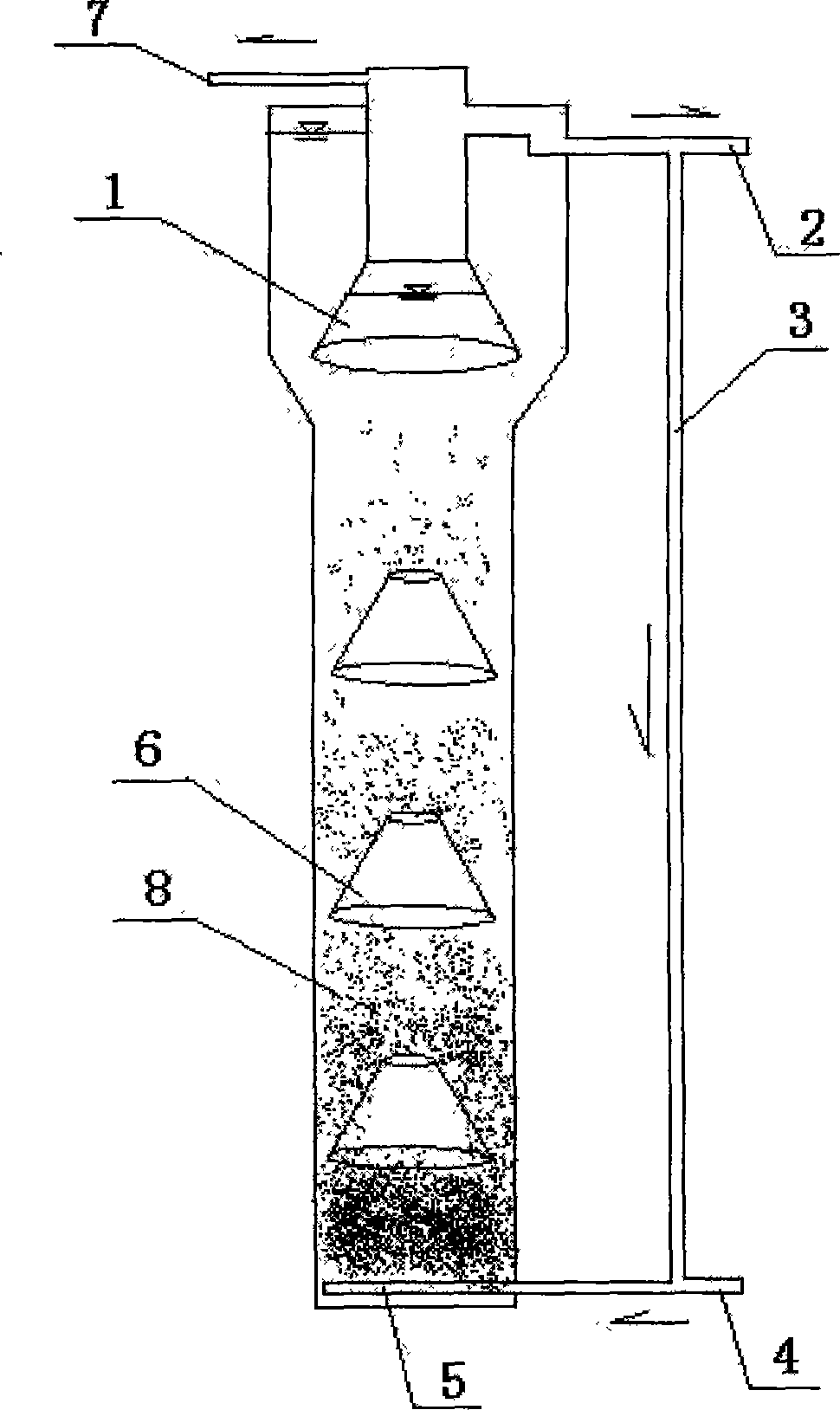

1.一种处理工业废水的反应器，其特征在于：这种处理工业废水的反应器 的下部为颗粒污泥层，三相分离器(1)安装在反应器的上部，出水管(2)在 反应器的上部，进水管(4)安装在反应器的底部，出水管(2)与进水管(4) 之间设置有回流管(3)，进水管(4)连接布水器(5)，布水器(5)为辐射式 布水器，反应器内还设置有圆台状的导流筒(6)。
2.根据权利要求1所述的处理工业废水的反应器，其特征在于：所述的辐 射式布水器的布水管(9)以进水管(4)为中心，呈辐射状，均布在进水管(4) 的圆周面上，布水管(9)与进水管(4)相通。
3.根据权利要求2所述的处理工业废水的反应器，其特征在于：所述的导 流筒(6)为三个。
说明书
处理工业废水的反应器
技术领域
本实用新型属于处理石油化工生产过程中产生的工业废水的装置，具体涉 及的是处理工业废水的反应器。
背景技术
膨胀颗粒污泥床强化了废水与微生物之间的接触，提高了上升流速和反应 速率，已经被应用于多种工业废水的处理。但是这种废水处理装置获得高去除 率的前提是反应器要有高的水力负荷，而要达到高的水力负荷需要大量的出水 循环来实现，这样，使得这种废水处理装置能耗高，运行成本高，同时，由于 现有的废水处理装置的配水器布水效果不好，影响了反应器对废水的处理效果。
发明内容
本实用新型的目的是提供处理工业废水的反应器，它用于解决现有的工业 废水处理装置对废水处理效果不好的问题。
本实用新型解决其技术问题所采用的技术方案是：这种处理工业废水的反 应器的下部为颗粒污泥层，三相分离器安装在反应器的上部，出水管在反应器 的上部，进水管安装在反应器的底部，出水管与进水管之间设置有回流管，进 水管连接布水器，布水器为辐射式布水器，反应器内还设置有圆台状的导流筒。
上述方案中辐射式布水器的布水管以进水管为中心，呈辐射状，均布在进 水管的圆周面上，布水管与进水管相通。
上述方案中导流筒为三个。
