申请日2012.07.11
公开(公告)日2013.03.13
IPC分类号C02F3/28
摘要
本实用新型涉及一种污水厌氧发酵处理装置，其特征在于：包括反应容器、进水口、出水口、布水器和循环系统，所述反应容器下方设有进水口，所述进水口处设有进水管道，所述进水管道与反应容器内的布水器相连，所述反应容器上方设有出水口，所述出水口与出水管道相连，所述反应容器顶端设有沼气出口，所述反应容器一侧设有循环系统。本实用新型的优点是：布水器内部管道进行了改进，使所有的管道和接口都为弧性，减小水流阻力，增加水流的流动性，同时消除死角，布水器的出水口进行了改进，提高厌氧反应的效果，布水器采用双阀门设计，便于疏通布水器，反应容器底部排渣设备为点状分布，反应容器顶部排渣设备为流槽设置。
权利要求书
1.一种污水厌氧发酵处理装置，其特征在于：包括反应容器、进水口、出水口、布水器和循环系统，所述反应容器下方设有进水口，所述进水口处设有进水管道，所述进水管道与反应容器内的布水器相连，所述反应容器上方设有出水口，所述出水口与出水管道相连，所述反应容器顶端设有沼气出口，所述反应容器一侧设有循环系统。
2. 根据权利要求1所述的一种污水厌氧发酵处理装置，其特征在于：所述布水器包括布水器出水口、输送管道和处理装置进水口，所述布水器的输送管道为弧形，所述布水器出水口的口径比输送管道小，所述布水器上还设有双阀门，所述阀门一端连接在输水管道上，所述阀门另一端连接在布水器出水口处。
说明书
一种污水厌氧发酵处理装置
技术领域
本实用新型涉及一种污水厌氧发酵处理装置。
背景技术
目前在工程中广泛应用的厌氧反应器主要有三种，分别是：UASB、EGSB和IC厌氧反应器，UASB厌氧反应器属于第二代厌氧反应器，其特点是底部设有布水系统，顶部有沼气收集系统，主要依靠进水的上升流速和产出沼气的上升进行搅拌作用实现污水和厌氧污泥的混合，其缺点在于：联合搅拌力量不够使污水和厌氧污泥混合充分，同时，污泥区存在死角，针对UASB厌氧反应器的缺点，开发和研制了EGSB厌氧反应器和IC厌氧反应器，EGBS厌氧反应器通过外加循环系统来提升污水和厌氧污泥的混合程度;IC厌氧反应器是二个UASB厌氧反应器的叠加来提升污水和厌氧污泥的混合程度，EGSB厌氧反应器由于主要通过循环泵来获得较快水流，达到污水和厌氧泥污的混合，不利于高浓度的污水处理，而IC厌氧反应器把2个UASB厌氧反应器叠加，设备比较复杂，操作比较繁杂。
实用新型内容
本实用新型的目的是提供一种污水厌氧发酵处理装置。
本实用新型采用的技术方案是：

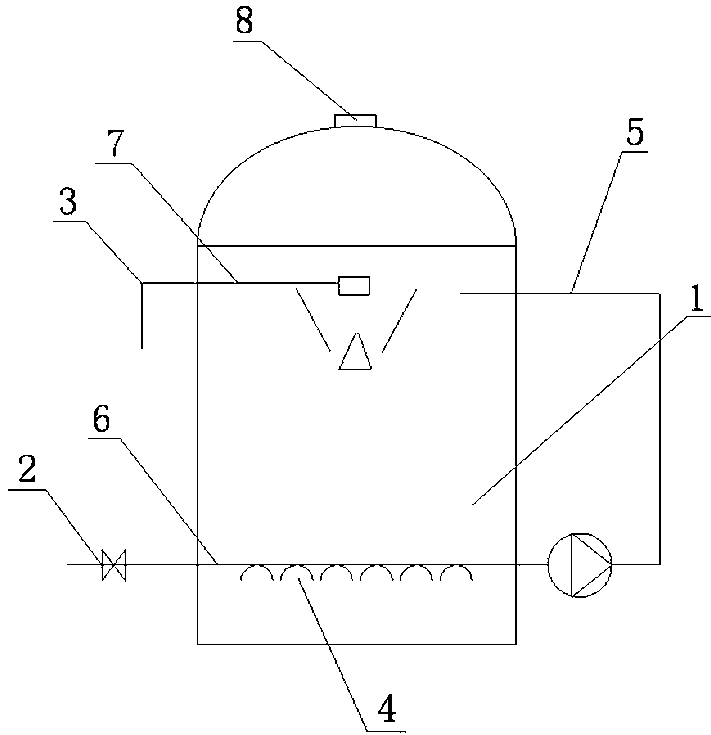

一种污水厌氧发酵处理装置，包括反应容器、进水口、出水口、布水器和循环系统，所述反应容器下方设有进水口，所述进水口处设有进水管道，所述进水管道与反应容器内的布水器相连，所述反应容器上方设有出水口，所述出水口与出水管道相连，所述反应容器顶端设有沼气出口，所述反应容器一侧设有循环系统。
所述布水器包括布水器出水口、输送管道和处理装置进水口，所述布水器的输送管道为弧形，所述布水器出水口的口径比输送管道小，所述布水器上还设有双阀门，所述阀门一端连接在输水管道上，所述阀门另一端连接在布水器出水口处。
本实用新型的优点是：布水器内部管道进行了改进，使所有的管道和接口都为弧性，减小水流阻力，增加水流的流动性，同时消除死角，布水器的出水口进行了改进，使出水口变小，使水流出口时，速度大大增加，增加反应器内的液体的混合程度，布水器具有以上二个特点，利用进水本来的动力使水流达到一个较高的速度，使污水和污泥进一步的混合，提高了厌氧反应的效果，布水器采用双阀门设计，便于疏通布水器，减少堵塞风险，反应容器底部排渣设备为点状分布，使排渣更均匀，反应容器顶部排渣设备为流槽设置，即保证排渣的均匀度，也减少了菌种的流失。
