申请日2012.05.31
公开(公告)日2012.09.12
IPC分类号C02F9/02
摘要
本发明提供一种餐厨泔水处理方法及处理装置，包括泔水收集及初处理，油水分离及固体沉淀物处理，消毒、阻油过滤处理步骤，还提供了使用该处理方法的一种处理装置，由固液分离装置，超细固体沉淀装置，油水分离装置，杀毒处理装置，阻油过滤处理装置连接组成，本发明的有益效果为：结构简单、制造简易、使用成本低廉，模块化设计、可以大规模工业应用或单个设备作业，不受环境限制，效率高的，不但可以安装于厨房使用，也可以对收集运输集中处理餐厨垃圾泔水的处理站使用。
权利要求书
1.一种餐厨泔水处理方法，其特征在于：包括如下步骤：
A、泔水收集及初处理，对泔水初步进行固液分离处理，得到泔水固体部 分和泔水液体部分;
B、油水分离及固体沉淀物处理，对步骤A所取得的泔水液体部分，通过 油水分离装置得到分离油和分离水以及固体沉淀物，固体沉淀物通过超细固体 装置处理可以消毒、干燥或者直接作为农业肥料使用。
C、消毒、阻油过滤处理，对步骤B所取得的分离水，进行杀毒处理、阻 油过滤处理后的水，通过阀门，排到城市排污系统中。
2.一种餐厨泔水处理装置，其特征在于：由固液分离装置，超细固体沉淀 装置，油水分离装置，杀毒处理装置，阻油过滤处理装置连接组成。
3.根据权利要求2所述的一种餐厨泔水处理装置，其特征在于：所述固液 分离装置设置一个进料口，在进料口安装有粗孔过滤网片，进料口下面联接着 进料管，进料管下端口与设备主体连结在一起，在主体内部还有一层细孔过滤 网片，餐厨泔水通过在固液分离装置的固液分离腔被分离成泔水固体部分和泔 水液体部分，泔水固体部分被收集储存在固液分离腔的细孔过滤网片上，泔水 固体部分定期从设备主体侧面清理出去，按照生活固体垃圾处理。
4.根据权利要求2所述的一种餐厨泔水处理装置，其特征在于：在所述超 细固体沉淀装置中，被分离出来的泔水液体部分进入到设备主体内，首先被储 存在容器中，泔水液体部分进入油水分离系统前，依然会有更加细小的固体夹 杂在泔水液体部分内，会形成超细固体沉淀物沉淀在容器底部。

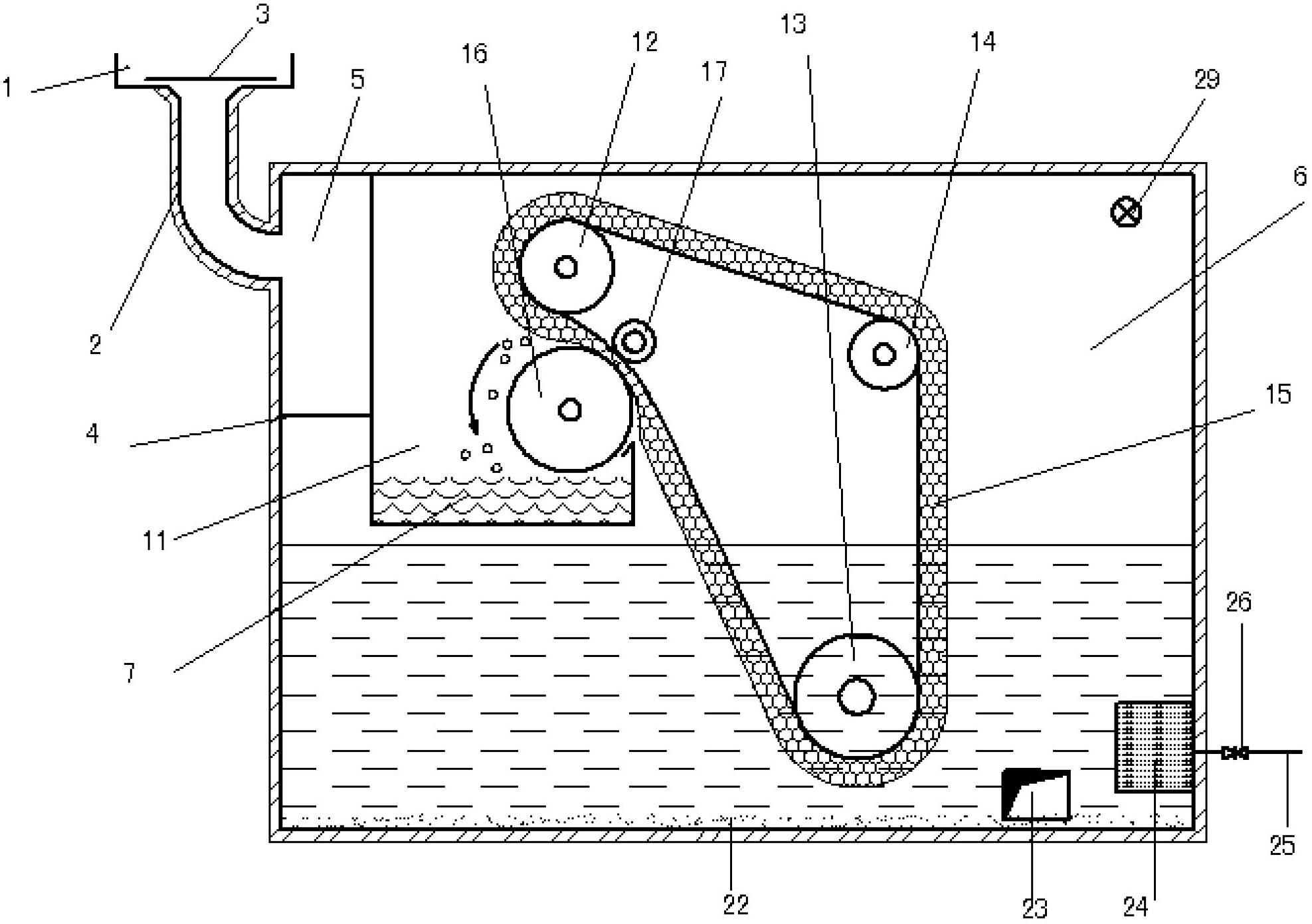

5.根据权利要求2所述的一种餐厨泔水处理装置，其特征在于：所述油水 分离装置由驱动主动轮、下部从动轮、上部从动轮、吸油传输带、主动挤压轮 、辅助挤压轮以及集油槽腔组成。
6.根据权利要求5所述的一种餐厨泔水处理装置，其特征在于：驱动主动 轮、下部从动轮、上部从动轮、吸油传输带构成油脂携带系统;主动挤压轮、 辅助挤压轮组成油脂分离系统。
7.根据权利要求5所述的一种餐厨泔水处理装置，其特征在于：所述吸油 传输带由两层构成，一层为耐磨材料加工成的传输带，一层为内凹形的蜂巢腔 层。
8.根据权利要求7所述的一种餐厨泔水处理装置，其特征在于：所述内凹 蜂巢腔由蜂巢腔侧壁、蜂巢腔底壁、蜂巢腔檐口构成。
9.根据权利要求7所述的一种餐厨泔水处理装置，其特征在于：蜂巢腔底 壁为圆弧型。
10.根据权利要求2所述的一种餐厨泔水处理装置，其特征在于：所述油 阻油过滤处理装置中，由憎水基过滤膜、排水阀门、排水管构成。
说明书
餐厨泔水处理方法及处理装置
技术领域
本发明涉及一种餐厨泔水处理方法及处理装置。
背景技术
目前，餐馆、饭店由于经营的需要会产生大量的餐余垃圾，特别是餐厨泔 水产量惊人，目前对餐厨泔水处理方式是由相应的管理部门对经营者收取排污 费后，直接排放城市下水道。众所周知，泔水的成分比较复杂，含有油、水和 有机物等物质，但主要成分是油和水，在自然环境下容易滋生细菌，如果未经 处理直接排放，则对环境影响很大，更重要的是，直接排放到城市排水管道， 被不法商贩收集提炼成“地沟油”，又回到民众的餐桌上，对人民的身体健康及 其有害。国家目前加强餐厨废弃物管理，推行安装油水隔离池、油水分离器等 设施等，但是现在的油水分离方法效率低，泔水存放量大，易滋生细菌，破坏 环境，因此需要一种技术处理餐馆、食堂、饭店等场所产生的厨余垃圾，特别 是对餐厨泔水进行处理，以利于保护环境和提前回收泔水里面的“地沟油”，控 制“地沟油”的源头和数量，真正保证用于生物柴油或航空用油等合理用途， 防止不法分子让“地沟油”再次流入餐馆。
发明内容
本发明的目的是提供能高效率的处理餐厨泔水一种餐厨泔水处理方法，根 据上述目的的本发明的餐厨泔水处理方法，包括如下步骤：
A、泔水收集及初处理，对泔水初步进行固液分离处理，得到泔水固体部 分和泔水液体部分;
B、油水分离及固体沉淀物处理，对步骤A所取得的泔水液体部分，通过 油水分离装置得到分离油和分离水以及固体沉淀物，固体沉淀物通过超细固体 装置处理可以消毒、干燥或者直接作为农业肥料使用。
C、消毒、阻油过滤处理，对步骤B所取得的分离水，进行杀毒处理、阻 油过滤处理后的水，通过阀门，排到城市排污系统中。
本发明还提供了使用该处理方法的一种处理装置，由固液分离装置，超细 固体沉淀装置，油水分离装置，杀毒处理装置，阻油过滤处理装置连接组成。
本发明的有益效果为：结构简单、制造简易、使用成本低廉，模块化设计 、可以大规模工业应用或单个设备作业，不受环境限制，效率高的，不但可以 安装于厨房使用，也可以对收集运输集中处理餐厨垃圾泔水的处理站使用。
