申请日2012.08.29
公开(公告)日2013.02.20
IPC分类号E03C1/12
摘要
本实用新型涉及一种牙科诊疗用的排污水装置，包含有一抽吸装置及一个以上的储秽筒，该储秽筒顶端和底端分别形成有一入水口及一出水口，储秽筒内设有一液面感测器，且在出水口处设有一流路闸门;该抽吸装置内设有一受液面感测器驱动的控制模块，以控制该流路闸门及抽吸装置，该抽吸装置与储秽筒的出水口连通;储秽筒设在一诊疗台的一痰盂下方，由入水口收集病患漱口后产生的废水，且由液面感测器侦测储秽筒内液面到达预设高度后，由控制模块开启流路闸门，并驱动抽吸装置将储秽筒内的废水完全抽出;所述装置可在原有管路下增设，除方便安装外，更可完全排放废水以避免因排放不完全而造成病菌孳生及影响卫生安全。
权利要求书
1.一种牙科诊疗用的排污水装置，其特征在于，包含有：
一个以上的储秽筒，所述储秽筒的顶、底端分别形成有一入水口 及一出水口;
一液面感测器，设在所述储秽筒内接近顶端处;
一流路闸门，设在所述储秽筒的出水口处;
一抽吸装置，通过所述流路闸门与所述储秽筒的出水口连通;
一控制模块，设在所述抽吸装置内，且与所述液面感测器电连接， 所述控制模块用以控制所述流路闸门及所述抽吸装置。
2.根据权利要求1所述牙科诊疗用的排污水装置，其特征在于， 所述抽吸装置具有一吸入口及一排出口，所述吸入口通过所述流路闸 门与所述储秽筒的出水口连通。
3.根据权利要求2所述牙科诊疗用的排污水装置，其特征在于， 所述抽吸装置还设有一备援装置，所述备援装置受控于所述控制模块， 所述备援装置是与抽吸装置的吸入口及排出口连通。
4.根据权利要求1至3中任一项所述牙科诊疗用的排污水装置， 其特征在于，所述控制模块是由一多功能限时继电器构成。
5.根据权利要求4所述牙科诊疗用的排污水装置，其特征在于， 所述储秽筒为多个，每个所述储秽筒分别设在一痰盂下方。
6.根据权利要求4所述牙科诊疗用的排污水装置，其特征在于， 所述储秽筒为多个，每个所述储秽筒分别设在一洗手台下方。
说明书
牙科诊疗用的排污水装置
技术领域
本实用新型涉及一种排污水装置，特别涉及一种牙科诊疗用的排 污水装置。
背景技术
请配合参考图3所示，一般牙科诊所内都设有多个诊疗台，且各 诊疗台均设有一痰盂90，而牙科诊所内也会设有多个洗手台91。所述 痰盂90及洗手台91是通往同一排水管路92，该排水管路92在末端形 成有一排水口93;该痰盂90是在治疗病患过程中，收集经病患漱口后 所吐出的废水、齿石或血水等，再经由排水管路92的排水口93排放 至外界;而洗手台91则是收集医师或病患洗手后的废水，并通过该排 水管路92排出。
常见的排水方法是利用水往低处流的自然原理来排除，即该排水 管路92的排水口93位于最低位置，因此当痰盂90及洗手台91排出 废水、齿石或血水后，该废水随即经由排水管路92流至排水口93，再 通过排水口93排至外部的下水道;但上述利用高低落差以令废水、齿 石或血水自然排放至下水道时，因排水管路92多是埋设地板下的水泥 地内，且其埋设的空间有限，故该排水管路92多无法形成较大的高低 落差，因此极易在排水管路92间残留废水、齿石或血水，进而容易孳 生病菌，且该排水管路92是与下水道连通的，因此下水道内所孳生的 病菌也容易通过该排水口93进入排水管路92内，再经由痰盂90及洗 手台91侵入诊所内，而影响诊所内卫生，使牙科诊所内在感染控制上 即使费尽心力，依旧难以完全防止病菌感染，鉴于上述问题，实有必 要研究改进，并谋求可行的解决方案。
实用新型内容
有鉴于前述现有技术的缺点，本实用新型主要目的是提供一种牙 科诊疗用的排污水装置，其可将排污管路内排放干净，以避免废水残 留管路而造成病菌孳生。
为达成上述目的所采取的技术手段是令前述排污水装置包含有：
一个以上的储秽筒，所述储秽筒顶、底端分别形成有一入水口及 一出水口;
一液面感测器，设在所述储秽筒内接近顶端处;
一流路闸门，设在所述储秽筒的出水口处;
一抽吸装置，通过所述流路闸门与所述储秽筒的出水口连通;
一控制模块，设在所述抽吸装置内，且与所述液面感测器电连接， 所述控制模块用以控制所述流路闸门及所述抽吸装置。
作为优选，所述抽吸装置具有一吸入口及一排出口，所述吸入口 通过所述流路闸门与所述储秽筒的出水口连通。
作为优选，所述抽吸装置还设有一备援装置，所述备援装置受控 于所述控制模块，所述备援装置是与抽吸装置的吸入口及排出口连通。
作为优选，所述控制模块是由一多功能限时继电器构成。
作为优选，所述储秽筒为多个，每个所述储秽筒分别设在一痰盂 下方。
作为优选，所述储秽筒为多个，每个所述储秽筒分别设在一洗手 台下方。

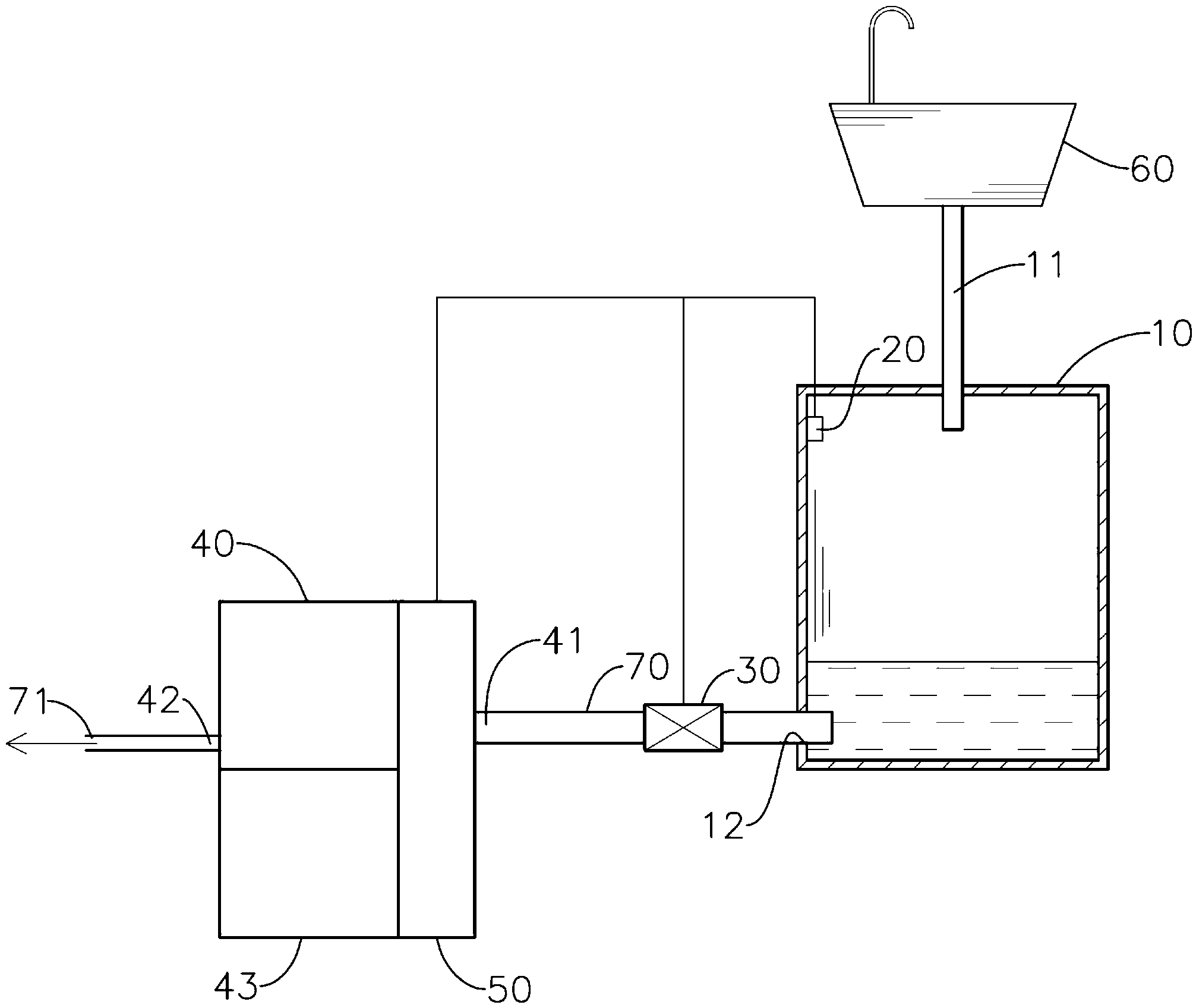

依上述构造所构成的排污水装置，主要是由储秽筒的入水口收集 废水，而储秽筒的出水口则与抽吸装置连通;当储秽筒内废水的高度 到达液面感测器预设的高度后，随即利用控制模块驱动流路闸门开启 及抽吸装置运行，借此即可利用抽吸装置抽取储秽筒内的废水，以进 一步将废水排放干净;其中，此一构造可在原有排污管路下增设，因 此方便安装，且可避免因废水排放不完全而造成病菌孳生，更可通过 该抽吸装置及流路闸门而隔绝外界病菌的侵入，如此一来即可有效地 控制病菌感染，以保障病患的健康。
