申请日2012.08.29
公开(公告)日2012.11.21
IPC分类号C02F9/14
摘要
本发明涉及一种污水处理的中水回用系统，包括依次连接的污水预处理系统、配水池、厌氧污泥床、A/O生物滤池、MBR生化池和后处理系统，其特征是：所述MBR生化池与反渗透设备分开设置，所述MBR生化池通过第二中间水池与反渗透设备连接，所述反渗透设备与清水池连接。有益效果：生化池和反渗透膜分开设置方便了维修，有利于清洗和更换滤芯。使生化池氧的传输率高，节省推流设备且节约能源;深化处理使用了氧化沟技术并采用立体循环方式，在有效减小占地面积的同时，又可很好地将活性污泥截留在生化池内，使进一步深化处理的清水进入第二中间池，极大减轻了活性污泥对膜组件的污染。
权利要求书
1.一种污水处理的中水回用系统，包括依次连接的污水预处理系统、 配水池、厌氧污泥床、A/O生物滤池、MBR生化池和后处理系统，其特 征是：所述MBR生化池与反渗透设备分开设置，所述MBR生化池通过 第二中间水池与反渗透设备连接，所述反渗透设备与清水池连接。
2.根据权利要求1所述的污水处理的中水回用系统，其特征是：所 述A/O生物滤池通过第一中间水池与MBR生化池连接，所述第一中间水 池与后处理系统连接。
3.根据权利要求1或2所述的污水处理的中水回用系统，其特征是： 所述MBR生化池由微孔曝气盘和若干氧化沟构成，所述氧化沟底部设有 进水口，上部设有出水口，使流体自下至上呈立体循环方式。
4.根据权利要求3所述的污水处理的中水回用系统，其特征是：所 述反渗透设备出口水端连接有CLO2发生器。
说明书
污水处理的中水回用系统
技术领域
本发明属于污水处理技术，尤其涉及一种污水处理的中水回用系统。
背景技术
传统的污水处理技术是采用前置处理、生化处理和后处理三过程将需 要处理的污水处理达到国家或当地排放指标后，就将处理后的污水排放 掉，这样失去了水资源再次利用的价值，不利于循环经济的发展。中水回 用技术的发明和使用是当前解决水资源循环利用的重要课题。膜生物反应 器(MBR)是一种由膜分离单元与生物处理单元相结合的新型水处理 技术，由于MBR将传统污水处理的曝气池与二沉池合二为一,并取代了 三级处理的全部工艺设施,因此可大幅减少占地面积,节省土建投资。与 传统的生化水处理技术相比，MBR具有以下主要特点：处理效率高、 出水水质好;设备紧凑、占地面积小;易实现自动控制、运行管理简单。 “以膜组件取代二沉池在生物反应器中保持高活性污泥浓度减少污水 处理设施占地”为代价，带来的缺点膜堵塞后清洗膜非常麻烦、对入水 水质要求较高，故应用在工业污水处理突显成本较高。
发明内容
本发明是为了克服现有技术中的不足，提供一种方便维修，有利于清 洗和更换滤芯和反渗透膜的污水处理的中水回用系统，解决了膜堵塞时间 短，脱氮效果差的问题，实现了工业废水中水重复使用。

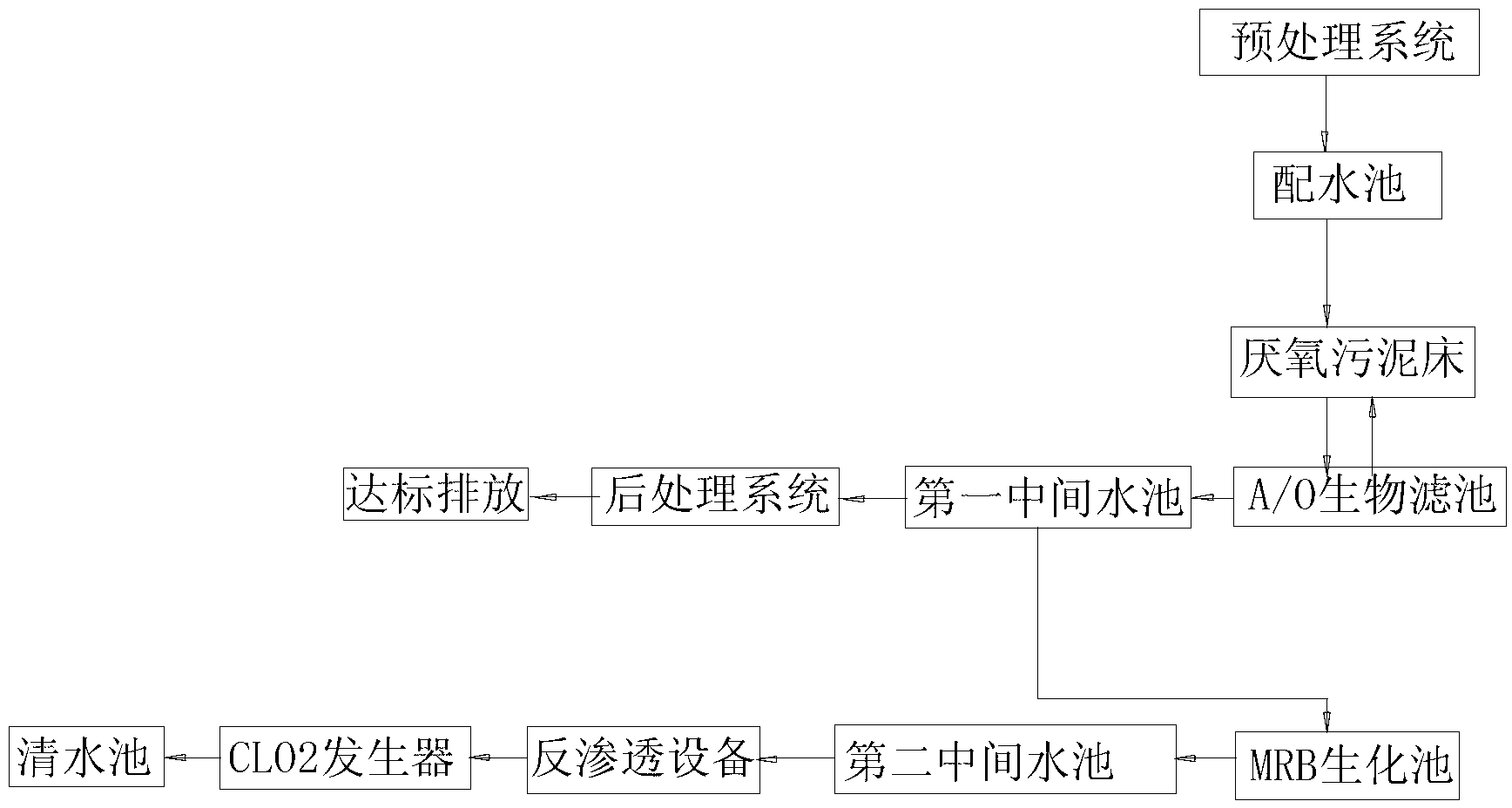

本发明为实现上述目的，通过以下技术方案实现，一种污水处理的中 水回用系统，包括依次连接的污水预处理系统、配水池、厌氧污泥床、A/O 生物滤池、MBR生化池和后处理系统，其特征是：所述MBR生化池与反 渗透设备分开设置，所述MBR生化池通过第二中间水池与反渗透设备连 接，所述反渗透设备与清水池连接。
所述A/O生物滤池通过第一中间水池与MBR生化池连接，所述第一 中间水池与后处理系统连接。
所述MBR生化池由微孔曝气盘和若干氧化沟构成，所述氧化沟底部 设有进水口，上部设有出水口，使流体自下至上呈立体循环方式。
所述反渗透设备出口水端连接有CLO2发生器。
有益效果：采用的是生化池和反渗透膜分开设置方便了维修，有利于 清洗和更换滤芯和反渗透膜。使生化池氧的传输率高，节省推流设备且节 约能源;，与传统水平推流的生化池相比，深化处理使用了氧化沟技术并 采用立体循环方式，在有效减小占地面积的同时，又可将活性污泥截留在 MBR生化池内，使进一步深化处理的清水进入第二中间水池，这样极大 减轻了活性污泥对膜组件的污染，减少膜组件胡清洗频率，延长了膜组件 的寿命，有效提高了生化池的集约程度。
