申请日2013.11.08
公开(公告)日2014.06.04
IPC分类号C02F103/10; C02F11/12
摘要
本实用新型公开了一种气田含油含醇污泥处理装置,是为有效地处理含油含醇污泥而设计的。本装置含油含醇污泥池出料口通过管线连接第一污泥泵进料口,第一污泥泵出料口通过管线连接污泥调质罐进料口,在第一污泥泵和污泥调质罐之间的管线上连接有调质剂加药箱;污泥调质罐出料口通过管线连接第二污泥泵进料口,第二污泥泵出料口通过管线连接螺压脱水机进料口,在第二污泥泵和螺压脱水机之间的管线上连接有脱水剂加药箱。本装置采用先调质后脱水的处理程序对气田含油含醇污泥进行集中的无害化处理,能有效地降低含油含醇污泥的含水率,缓解对周边环境的污染。
权利要求书
1.一种气田含油含醇污泥处理装置,其特征在于:

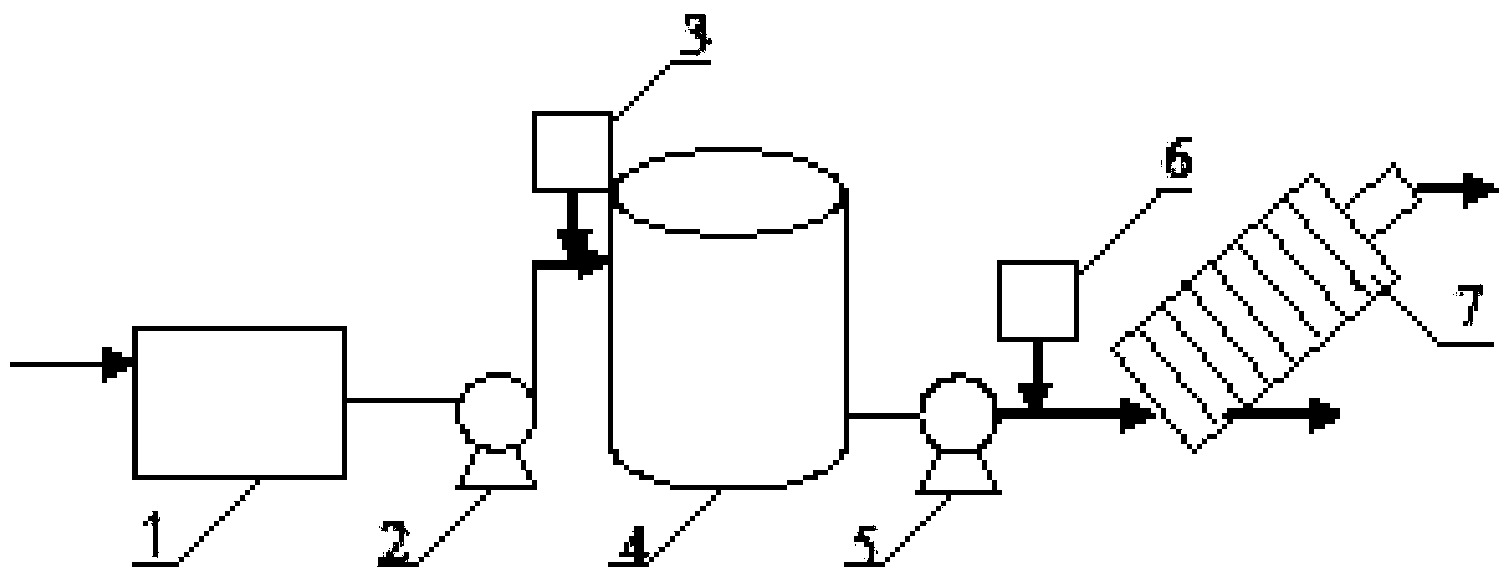

本装置含油含醇污泥池(1)出料口通过管线连接第一污泥泵(2) 进料口,第一污泥泵(2)出料口通过管线连接污泥调质罐(4)进料口, 在第一污泥泵(2)和污泥调质罐(4)之间的管线上连接有调质剂加药 箱(3);污泥调质罐(4)出料口通过管线连接第二污泥泵(5)进料口, 第二污泥泵(5)出料口通过管线连接螺压脱水机(7)进料口,在第二 污泥泵(5)和螺压脱水机(7)之间的管线上连接有脱水剂加药箱(6)。
说明书
气田含油含醇污泥处理装置
技术领域
本实用新型涉及一种气田含油含醇污泥处理装置,属于含油污 泥处理技术领域。
背景技术
气田含油含醇污泥中一般都含有一定量的油份,还有重金属和 放射性核素等难降解的有毒有害物质,属固体危险废弃物。污泥含 水率一般在95%以上,体积庞大,直接排放会占用大量耕地,污染 土壤、水体和空气,影响油气田正常的生产运行。
目前,常用的气田污泥处理方法有①污泥干化池法,即直接将 含油含醇污泥转入污泥干化池,通过池底渗滤层渗滤和表面蒸发来 干化污泥,耗时长,污染周边环境。②机械脱水法,即通过离心机、 板框压滤机和真空过滤脱水机等进行脱水,机械结构复杂,能耗大。 还有常用的焚烧法、生物处理法、热洗涤法、溶剂萃取法、化学破 乳法、固液分离法和焦化法等,在可操作性方面都存在一定问题。 上述方法一般是将污泥脱水压力集中在部分装置或流程中,脱水效 率低,无法有效地回收污泥中的油份,因此,迫切需要一种环保经 济、快速高效、脱水效率高的含油含醇污泥装置。
发明内容
本实用新型的目的在于提供一种气田含油含醇污泥处理装置, 以有效地处理含油含醇污泥,缓解对周边环境的污染。
本实用新型的具体技术方案如下:
本装置含油含醇污泥池出料口通过管线连接第一污泥泵进料 口,第一污泥泵出料口通过管线连接污泥调质罐进料口,在第一污 泥泵和污泥调质罐之间的管线上连接有调质剂加药箱;污泥调质罐 出料口通过管线连接第二污泥泵进料口,第二污泥泵出料口通过管 线连接螺压脱水机进料口,在第二污泥泵和螺压脱水机之间的管线 上连接有脱水剂加药箱。
本装置采用先调质后脱水的处理程序对气田含油含醇污泥进行 集中的无害化处理,能有效地降低含油含醇污泥的含水率,缓解对 周边环境的污染。
