申请日2012.07.31
公开(公告)日2012.11.14
IPC分类号B01D25/32; B65G15/60; B65G23/04; B65G15/28
摘要
本发明公开了一种压滤机自动污泥输送装置，主要包括操作平台和污泥输送装置，压滤机安装于操作平台，操作平台具有用于漏泥的漏泥开口，操作平台下方安装有污泥输送装置，污泥输送装置的出泥端下方设有装泥装置，污泥从压滤机中掉出来，落到污泥输送装置上并被输送到装泥装置中装袋包装，从而实现全自动卸泥、装泥，污泥不用再卸到地面上，地面不会脏乱、湿滑，工作环境得到改善，而且不用人工去铲，劳动强度大大降低，本发明还在传统输送带的基础上做了改进，使压滤液会因重力作用全部自动流到接水装置中，出泥端不会有压滤液流出而使压干的污泥再次潮湿，压滤液也不会流到地面上。
权利要求书

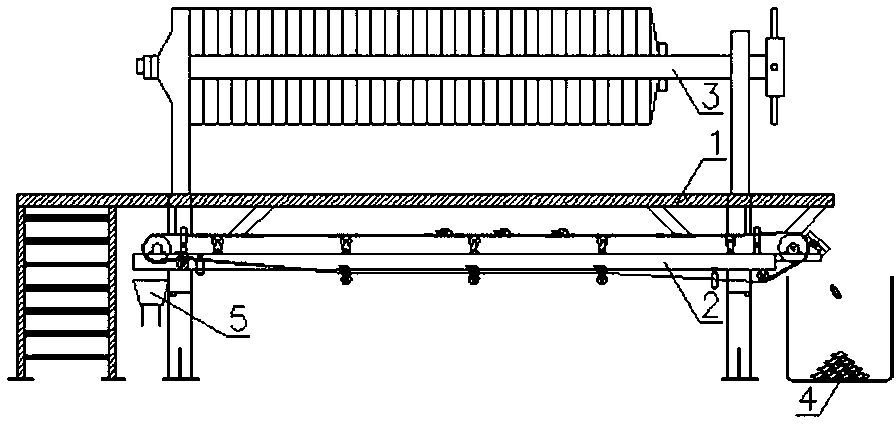

1.一种压滤机自动污泥输送装置，其特征在于：包括操作平台(1)和污 泥输送装置(2)，所述压滤机(3)安装于所述操作平台上，所述操 作平台(1)具有用于漏泥的漏泥开口(11)，所述漏泥开口(11)与 所述压滤机(3)的卸泥位置相对应，所述操作平台(1)下方安装所 述污泥输送装置(2)，所述污泥输送装置(2)的出泥端(21)下方 设有装泥装置(4)。
2.如权利要求1所述的压滤机自动污泥输送装置，其特征在于：所述操作 平台(1)由操作平面(12)、支撑架(13)、楼梯(14)和围栏(1 5)构成，所述操作平面(12)连接于所述支撑架(13)上端，所述漏 泥开口(11)位于所述操作平面(12)中部，所述楼梯(14)连接所 述操作平面(12)和地面，所述围栏(15)固定于所述操作平面(12 )四周。
3.如权利要求2所述的压滤机自动污泥输送装置，其特征在于：所述压滤 机(3)位于支撑架(13)上端。
4.如权利要求2所述的压滤机自动污泥输送装置，其特征在于：所述污泥 输送装置(2)固定于所述支撑架(13)。
5.如权利要求1所述的压滤机自动污泥输送装置，其特征在于：所述污泥 输送装置(2)为输送带，所述输送带具有主动滚轮(23)、从动滚轮 (24)和传送皮带(25)，所述传送皮带(25)套于所述主动滚轮( 23)和所述从动滚轮(24)，所述主动滚轮和从动滚轮分别位于所述 传送皮带的两端，所述传送皮带的一端高出另一端2至5厘米，所述传 送皮带高的一端为出泥端(21)且另一端为出水端(22)，所述出水 端(22) 的下方设有接水装置(5)。
6.如权利要求5所述的压滤机自动污泥输送装置，其特征在于：所述传送 皮带的一端高出另一端2至5厘米的结构是：所述主动滚轮(23)高出 于所述从动滚轮(24)2至5厘米。
7.如权利要求5所述的压滤机自动污泥输送装置，其特征在于：所述传送 皮带位于主动滚轮和从动滚动上方的部分称为上层传送皮带，所述传 送皮带位于主动滚轮和从动滚动下方的部分称为下层传送皮带，所述 下层传送皮带靠近所述出水端的部位设有提升滚轮(26)，所述提升 滚轮位于所述下层传送皮带下方并向上抬起所述下层传送皮带，所述 下层传送皮带于所述提升滚轮处被向上抬高形成拐点。
8.如权利要求5所述的压滤机自动污泥输送装置，其特征在于：设有出泥 挡板(27)，所述出泥挡板位于所述输送带的出泥端。
9.如权利要求7所述的压滤机自动污泥输送装置，其特征在于：所述输送 带还具有若干承重滚轮(28)、若干上限位滚轮(291)、若干下限位 滚轮(292)和若干托皮滚轮(20)，所述若干承重滚轮位(28)于所 述上层传送皮带下方并承托所述上层传送皮带，若干所述上限位滚轮 (291)位于所述上层传送皮带宽度方向的两侧，若干所述下限位滚轮 (292)位于所述下层传送皮带宽度方向的两侧，若干所述托皮滚轮( 20)位于所述下层传送皮带下方并承托所述下层传送皮带。
10.如权利要求1至9中任一项所述的压滤机自动污泥输送装置，其特征在 于：所述压滤机(3)为板框压滤机。
说明书
压滤机自动污泥输送装置
技术领域
本发明属于污泥处理技术领域，具体涉及一种能够使压滤机压滤好的 污泥自动输送并装袋的装置。
背景技术
常规情况下，板框压滤机是直接放在地面上的，压滤好的污泥直接卸 到地面上，然后再靠人工用铁铲铲到包袋中。在这种操作中存在以下 几个缺点：①污泥和水掉到地面上而使地面脏乱、湿滑，工作环境差 ;②污泥先卸到地面，再靠人工用铁铲铲到包袋包装，劳动强度大， 效率低。③压滤出的压滤液部分会带到污泥中去，使卸出来的污泥含 水率高。
发明内容
为了克服上述缺陷，本发明提供了一种压滤机自动污泥输送装置，该 压滤机自动污泥输送装置能够实现自动卸泥、装泥，进而改善工作环 境以及降低劳动强度，且自动装好的污泥含水率低，又且结构简单、 易于实施。
本发明为了解决其技术问题所采用的技术方案是：
一种压滤机自动污泥输送装置，包括操作平台和污泥输送装置，所述 压滤机安装于所述操作平台上，所述操作平台具有 用于漏泥的漏泥开口，所述漏泥开口与所述压滤机卸泥位置相对应， 所述操作平台下方安装有污泥输送装置，所述污泥输送装置的出泥端 下方设有装泥装置。
本发明为了解决其技术问题所采用的进一步技术方案是：
进一步的说，所述操作平台由操作平面、支撑架、楼梯和围栏构成， 所述操作平面连接于所述支撑架上端，所述漏泥开口位于所述操作平 面中部，所述楼梯连接所述操作平面和地面，所述围栏固定于所述操 作平面四周。
较佳地，所述压滤机位于支撑架上端。
较佳地，所述污泥输送装置固定于所述支撑架。
进一步的说，所述污泥输送装置为输送带，所述输送带具有主动滚轮 、从动滚轮和传送皮带，所述传送皮带套于所述主动滚轮和所述从动 滚轮，所述主动滚轮和从动滚轮分别位于所述传送皮带的两端，所述 传送皮带的一端高出另一端2至5厘米，所述传送皮带高的一端为出泥 端且另一端为出水端，所述出水端的下方设有接水装置。
较佳地，所述传送皮带的一端高出另一端2至5厘米的结构是：所述主 动滚轮高出于所述从动滚轮2至5厘米。
较佳地，所述传送皮带位于主动滚轮和从动滚动上方的部分称为上层 传送皮带，所述传送皮带位于主动滚轮和从动滚动下方的部分称为下 层传送皮带，所述下层传送皮带靠近所述出水端的部位设有提升滚轮 ，所述提升滚轮位于所述下层传送皮带下方并向上抬起所述下层传送 皮带，所述下层传送皮带于所述提升滚轮处被向上抬高形成拐点。
较佳地，设有出泥挡板，所述出泥挡板位于所述输送带的出泥端。
进一步的说，所述输送带还具有若干承重滚轮、若干上限位滚轮、若 干下限位滚轮和若干托皮滚轮，所述若干承重滚轮位于所述上层传送 皮带下方并承托所述上层传送皮带，若干所述上限位滚轮位于所述上 层传送皮带宽度方向的两侧，若干所述下限位滚轮位于所述下层传送 皮带宽度方向的两侧，若干所述托皮滚轮位于所述下层传送皮带下方 并承托所述下层传送皮带。
所述压滤机为板框压滤机。
本发明的有益效果是：本发明的压滤机自动污泥输送装置主要包括操 作平台、污泥输送装置和装泥装置，压滤机安装于操作平台上，操作 平台具有用于漏泥的漏泥开口，操作平台下方安装有污泥输送装置， 污泥输送装置的出泥端下方设有装泥装置，当压滤机的污泥压好后要 卸泥时，压滤机自动拉板，污泥从压滤机中掉出来，落到污泥输送装 置上，污泥输送装置将污泥输送到装泥装置中装袋包装，从而实现全 自动卸泥、装泥，污泥不用再卸到地面上，地面不会脏乱、湿滑，工 作环境得到改善;污泥可以直接输送到包装袋中，不用人工去铲，劳 动强度大大降低。本发明还在传统输送带的基础上做了改进，将传送 皮带的一端抬高作为出泥端并在出泥端下方设置装泥装置，另一端相 对较低作为出水端并在出水端下方设置接水装置，并在下层传送皮带 靠近出水端的地方安装提升滚轮将下层传送皮带在此处抬高形成拐点 ，从而使下层传送皮带在出水端处形 成局部的最低点，因此污泥被传送皮带输送至出泥端后自动掉落至装 泥装置中，压滤液会因重力作用全部自动流到接水装置中，出泥端不 会有压滤液流出而使压干的污泥再次潮湿，压滤液也不会流到地面上 。
