申请日2012.10.06
公开(公告)日2013.03.27
IPC分类号F16K3/34; F16K3/08
摘要
本实用新型公开了一种可调整反冲洗流量的水处理装置，主要包括在阀体的左、右阀芯腔内转动连有控制杆，和在所述控制杆上端连有相互啮合的左、右齿轮，以及在所述控制杆下端连有左、右动片，所述左、右动片的端面对应与固连于阀芯腔底部的左、右定片端面接合;它是左、右动片端面上的转孔对应与左、右定片端面上的变量孔转动连通;所述左、右定片端面上的变量孔与阀体内腔水流道孔相通。工作时，根据对水处理罐内滤料进行反冲洗进水流量大、小的需要，随时调整右动片端面上大扇形进水转孔，相对应右定片端面上小扇形变量进水孔转动连通，实现了对反冲洗进水流量的有效控制。同现有技术相比，操作控制方便快捷，明显地提高了水处理的工作效率。
权利要求书

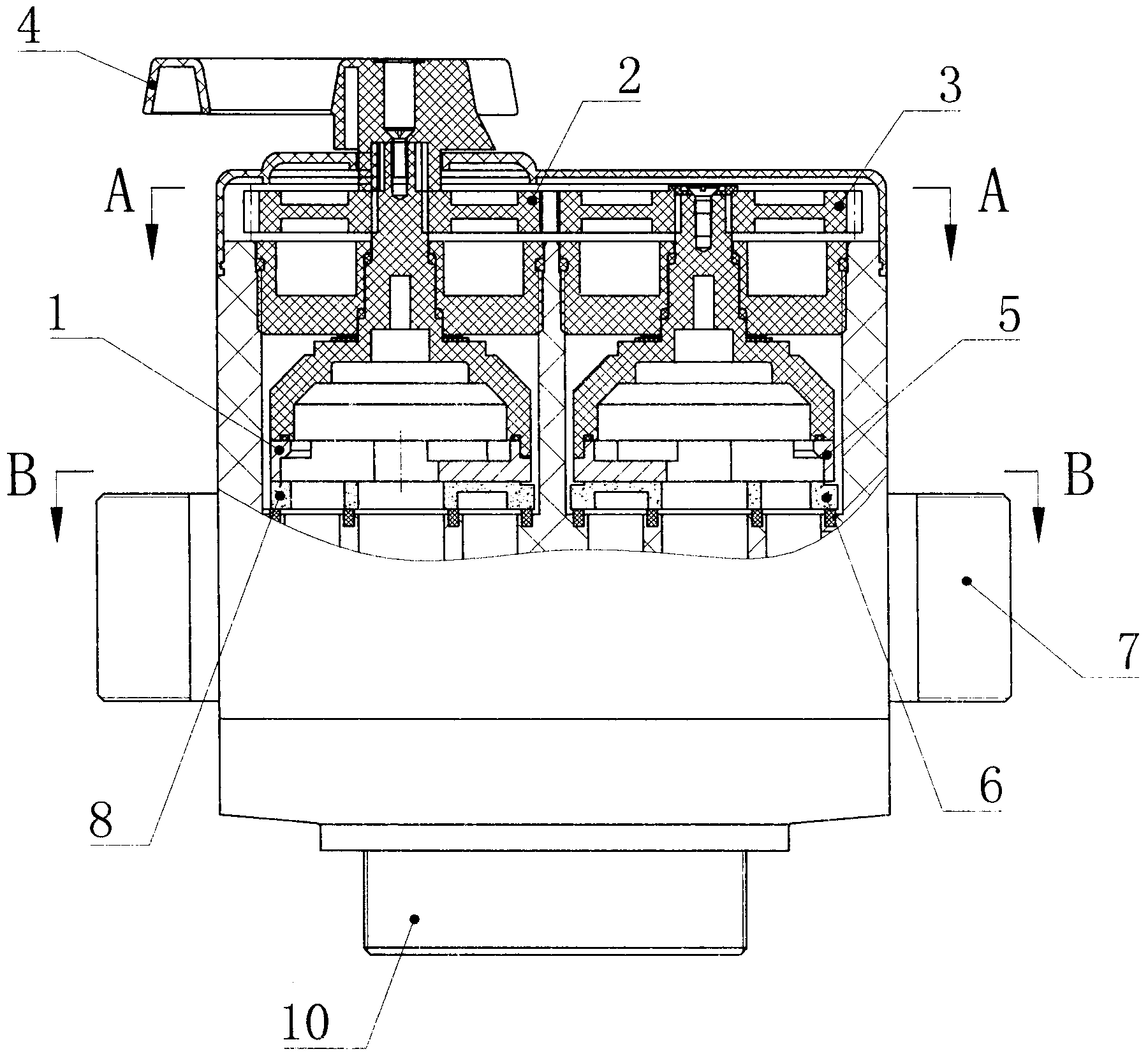

1.一种可调整反冲洗流量的水处理装置，主要包括在阀体的左、 右阀芯腔内转动连有控制杆，和在所述控制杆上端连有相互啮合的左、 右齿轮(2、3)，以及在所述控制杆下端连有左、右动片(1、5)，所 述左、右动片的端面对应与固连于阀芯腔底部的左、右定片(8、6) 端面接合;其特征在于：左、右动片(1、5)端面上的转孔对应与左、 右定片(8、6)端面上的变量孔转动连通;所述左、右定片端面上的 变量孔与阀体内腔水流道孔相通。
说明书
一种可调整反冲洗流量的水处理装置
(一)技术领域：本实用新型涉及水处理装置的部件;具体涉及一种可 调整反冲洗流量的水处理装置。
(二)背景技术：现有技术中水处理装置在工作一定时间后，输出的净 化水由于水处理罐内的滤料含有过多的杂质沉积而堵塞滤料，明显地减 小了净化水的输出流量和降低了进、出水的压力差，需要及时对水处理 罐内的滤料进行反冲洗。为了确保对水处理罐内的滤料在进行反冲洗过 程中，不致因反冲洗的流量过大导致滤料流失，人们通常要在阀体排污 水孔内设有固定流量的限流片，来实现对排污水输出流量的控制。由于 所述固定流量的限流片无法对排污水输出流量随时进行调整，这样操作 工人就需要时常在阀体排污水孔内拆卸安装不同固定流量的限流片，给 生产工作带来了诸多不便，严重地降低了水处理的工作效率。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的在 于提供一种可调整反冲洗流量的水处理装置，旨在工作中便于对排污水 输出流量的随时调整控制，以提高水处理的工作效率。
为实现上述目的，本实用新型的技术方案是这样实现的，这种可调 整反冲洗流量的水处理装置，主要包括在阀体的左、右阀芯腔内转动连 有控制杆，和在所述控制杆上端连有相互啮合的左、右齿轮，以及在所 述控制杆下端连有左、右动片，所述左、右动片的端面对应与固连于阀 芯腔底部的左、右定片端面接合;它是左、右动片端面上的转孔对应与 左、右定片端面上的变量孔转动连通;所述左、右定片端面上的变量孔 与阀体内腔水流道孔相通。
本实用新型通过采取上述结构，工作时，根据对水处理罐内滤料进 行反冲洗进水流量大、小的需要，随时调整右动片端面上大扇形进水转 孔，相对应右定片端面上小扇形变量进水孔转动连通，实现了对反冲洗 进水流量的有效控制。同现有技术相比，操作控制方便快捷，明显地提 高了水处理的工作效率。
