申请日2012.09.20
公开(公告)日2013.04.03
IPC分类号G05B19/04
摘要
本实用新型主要公开了一种基于物联网的污水池节能控制装置，包括安装在污水池中的浓度传感器和液位传感器、末端网络智能控制器、安装在排水泵上的变频器、变频器网络智能控制器。浓度传感器和液位传感器连接到末端网络智能控制器中，变频器网络智能控制器的输出端连接变频器，末端网络智能控制器和变频器网络智能控制器之间组网，进行无线数据通信。本实用新型将污水池中的浓度与排水泵直接进行组装无线通信，根据污水实际的检测情况进行排水，从而实现节能省电的目的。
权利要求书
1.一种基于物联网的污水池节能控制装置，其特征在于：包括安装在污水池中的浓度传感器和液位传感器、末端网络智能控制器、安装在排水泵上的变频器、变频器网络智能控制器;浓度传感器和液位传感器连接到末端网络智能控制器中，变频器网络智能控制器的输出端连接变频器，末端网络智能控制器和变频器网络智能控制器之间组网，进行无线数据通信。
2.如权利要求1所述的一种基于物联网的污水池节能控制装置，其特征在于：所述的变频器网络智能控制器包括主控板一、与主控板一相连的电源模块一、通信网络接口一;主控板一通过通信网络接口一收发信号，主控板一同时连接变频器，调节其工作状态。
3.如权利要求1或2所述的一种基于物联网的污水池节能控制装置，其特征在于：所述的末端网络智能控制器包括主控板二、与主控板二相连的电源模块二、通信网络接口二;主控板二通过通信网络接口二收发信号，同时主控板二连接浓度传感器和液位传感器，采集污水池中浓度和液位的工作信号。
4.如权利要求3所述的一种基于物联网的污水池节能控制装置，其特征在于：所述的主控板一、主控板二采用ARM Cortex-M3芯片。
说明书
一种基于物联网的污水池节能控制装置
技术领域
本实用新型涉及节能控制和物联网技术领域，特别与一种基于物联网的污水池节能控制装置有关。
背景技术
现有一些污水池一般是储放污水进行沉淀的装置，污水池外部中配有一个排水泵，将污水池中的污水累积到一定程度后排出。排水泵的工作状态只有开、关两种状态设计，当累积到一定程度后，采用排水泵排出污水，而这个排水的时刻都是通过人工主观判断，而且每次排水都是全功率开启排水泵，这就造成有些时候不必要的能源消耗。由此本发明人针对上述的问题，以及结合现有物联网的技术，设计出一种基于物联网的污水池节能控制装置，本案由此产生。
实用新型内容
本实用新型的主要目的是提供一种基于物联网的污水池节能控制装置，将污水池中的浓度与排水泵直接进行组装无线通信，根据污水实际的检测情况进行排水，从而实现节能省电的目的。
为了达到上述目的，本实用新型通过以下技术方案来实现：

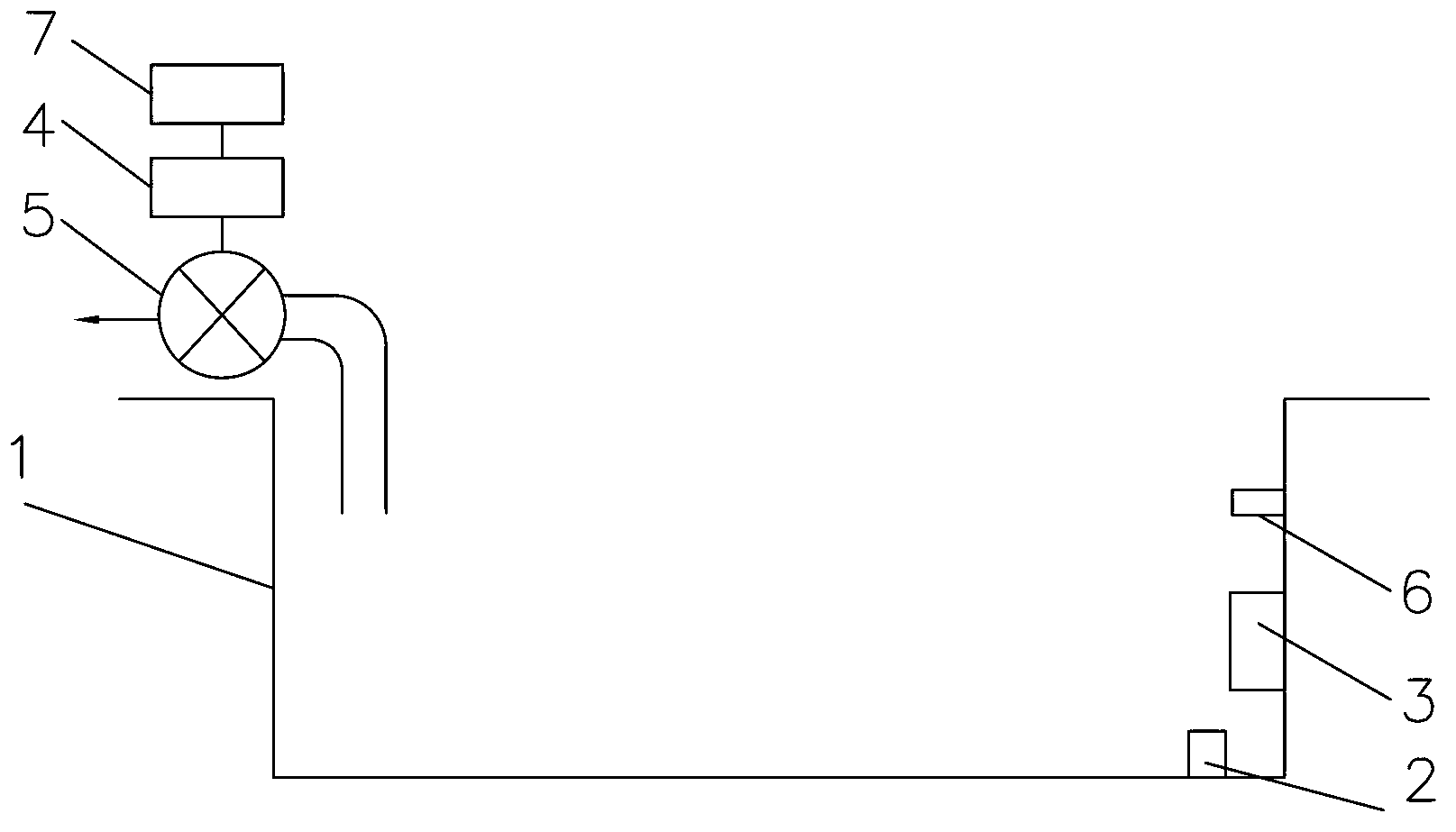

一种基于物联网的污水池节能控制装置，包括安装在污水池中的浓度传感器和液位传感器、末端网络智能控制器、安装在排水泵上的变频器、变频器网络智能控制器;浓度传感器和液位传感器连接到末端网络智能控制器中，变频器网络智能控制器的输出端连接变频器，末端网络智能控制器和变频器网络智能控制器之间组网，进行无线数据通信。
所述的变频器网络智能控制器包括主控板一、与主控板一相连的电源模块一、通信网络接口一;主控板一通过通信网络接口一收发信号，主控板一同时连接变频器，调节其工作状态。
所述的末端网络智能控制器包括主控板二、与主控板二相连的电源模块二、通信网络接口二;主控板二通过通信网络接口二收发信号，同时主控板二连接浓度传感器和液位传感器，采集污水池中浓度和液位的工作信号。
所述的主控板一、主控板二采用ARM Cortex-M3芯片。
采用上述方案后，本实用新型具有诸多有益效果：
本实用新型中浓度传感器时刻检测污水池中所沉淀的污水浓度，将该浓度信号传递到末端网络智能控制器中，末端网络智能控制器与变频器网络智能控制器进行无线通信，将数据发送到变频器网络智能控制器中，变频器网络智能控制器根据该浓度信号得出一个判断结果，产生相应的控制指令，通过输出端连接到变频器上，由变频器控制排水泵的工作状态，由此实现节能的目的。同时，液位传感器中检测池水中的液位信号，排污后水位到达液位信号时即可按照上述同样方式反馈到变频器网络智能控制器中，停止排水泵继续排污。
采用本实用新型的技术方案，一个污水池每个月可以节省50%左右的耗电量，不再采用盲目的主观判断实现排污，控制精确，节能减耗。
