申请日2012.08.30
公开(公告)日2013.02.20
IPC分类号C02F9/10; C02F1/24; C02F1/40
摘要
本实用新型的一种餐厨垃圾含油废水的一体化隔油装置，包括斜板隔油池，斜板隔油池上部设置有排油孔，所述排油孔连接有收集桶，所述斜板隔油池进口端连通有滤液池，所述滤液池上方设置有过滤除渣装置，斜板隔油池出口端连通有气浮池，斜板隔油池底部设置有蒸汽盘管。本实用新型的有益效果是：集合了油废水除杂、加热、隔油、气浮的多个工艺，结构简单，投资成本低、工艺简单、处理效率高。整体采用钢结构形式，可以在场内加工完成后运至现场，方便安装。
权利要求书
1.一种餐厨垃圾含油废水的一体化隔油装置，包括斜板隔油池，斜板隔油池上部设置有排油孔，所述排油孔连接有收集桶，其特征在于：所述斜板隔油池进口端连通有滤液池，所述滤液池上方设置有过滤除渣装置，斜板隔油池出口端连通有气浮池，斜板隔油池底部设置有蒸汽盘管。
2.根据权利要求1所述餐厨垃圾含油废水的一体化隔油装置，其特征在于：所述斜板隔油池进口端和斜板隔油池出口端均设置有两个相间隔并上下交错的隔板。
3.根据权利要求1所述餐厨垃圾含油废水的一体化隔油装置，其特征在于：所述过滤除渣装置为螺旋挤压脱水机。
说明书
餐厨垃圾含油废水的一体化隔油装置
技术领域
本实用新型涉及一种餐厨垃圾含油废水的一体化隔油装置。
背景技术
餐厨垃圾处理厂在垃圾存储、输送、处理过程中会产生大量含油废水，含油污水在达标排放或资源化利用之前需要去除废水中油。由于餐厨垃圾污水为高浓度有机废水，成分复杂。目前采用的除油工艺主要是将废水进行加热，通过离心的方式进行除油。离心机除油工艺投资高、运行成本高。
发明内容
为解决以上技术上的不足，本实用新型提供了一种节省占地、降低运行成本的餐厨垃圾处理厂含油废水一体化隔油装置。
本实用新型是通过以下措施实现的：

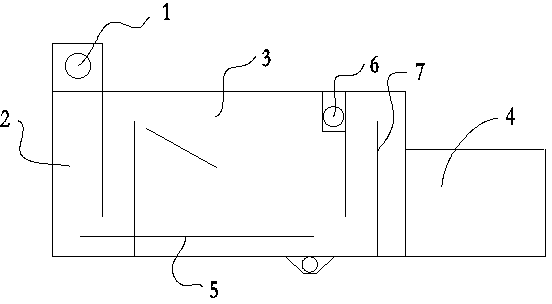

本实用新型的一种餐厨垃圾含油废水的一体化隔油装置，包括斜板隔油池，斜板隔油池上部设置有排油孔，所述排油孔连接有收集桶，所述斜板隔油池进口端连通有滤液池，所述滤液池上方设置有过滤除渣装置，斜板隔油池出口端连通有气浮池，斜板隔油池底部设置有蒸汽盘管。
上述斜板隔油池进口端和斜板隔油池出口端均设置有两个相间隔并上下交错的隔板。
上述过滤除渣装置为螺旋挤压脱水机。
本实用新型的有益效果是：
集合了油废水除杂、加热、隔油、气浮的多个工艺，结构简单，投资成本低、工艺简单、处理效率高。整体采用钢结构形式，可以在场内加工完成后运至现场，方便安装。
