申请日2012.10.11
公开(公告)日2013.06.05
IPC分类号C02F3/12
摘要
本实用新型公开了一种磁加载活性污泥生物反应池，所述活性污泥生物反应池主要由生物反应池池体、进水和布水系统、空气进气管、空气扩散装置和剩余磁活性污泥排放控制阀组成;其特征是在磁活性污泥生物反应池池体内上部位置安装有若干弱磁性固液分离器，生物反应池池体内还设有强磁性泥磁分离器。该活性污泥生物反应池固液分离效率高，反应池内活性污泥浓度得到极大提高，并且省去了二次沉淀池和污泥浓缩池，使该工艺占地面积小，处理效率高，结构简单，建设费用低。
权利要求书
1.一种磁加载活性污泥生物反应池，所述磁活性污泥生物反应池主要由生物反应池池体、进水和布水系统、空气进气管、空气扩散装置和剩余磁活性污泥排放控制阀组成;其特征是在磁活性污泥生物反应池池体内上部位置安装有若干弱磁性固液分离器;在生物反应池池体内还设有强磁性泥磁分离器。
2.根据权利要求1所述的磁加载活性污泥生物反应池，其特征是所述弱磁性固液分离器由半圆筒形水槽和弱磁旋转磁桶组成，半圆筒形水槽下部设有集泥槽，集泥槽侧面连接有集泥槽沉泥排放阀、沉泥排放管，半圆筒形水槽顶部一侧安装有刮泥板，刮泥板一侧的半圆筒形水槽上连接有弱磁性固液分离器出水管;弱磁旋转磁桶由表面的圆筒形橡胶磁铁和圆筒形弱磁旋转磁桶内支撑架、弱磁旋转磁桶传动轴、传动电机组成.
3.根据权利要求1所述的磁加载活性污泥生物反应池，其特征是所述强磁性泥磁分离器由强磁性泥磁分离器外壳、绝缘空气层、导磁铁壳层、绝缘油层、不锈钢基体、铁芯、金属线圈组成。
4.根据权利要求2所述的磁加载活性污泥生物反应池，其特征是在弱磁性固液分离器的水槽底部设有集泥槽和排泥管。
说明书
磁加载活性污泥生物反应池
技术领域
本实用新型属于污水生物处理技术领域，具体涉及一种适用于可生化处理的高浓度有机废水的磁活性污泥生物反应池。
背景技术
目前较为成熟的磁加载活性污泥生物反应池技术主要有两种：第一种技术是在活性污泥生物反应池之后的混合池投加磁粉，活性污泥作为良好絮凝体与磁粉结合(可视具体情况投加助凝剂)后，再进入二次沉淀池快速沉淀;第二种技术则直接将磁粉投加在活性污泥生物反应池内，并投加少量混凝剂，活性污泥絮体吸附结合到磁粉表面，形成以磁粉为核心的颗粒污泥，提高反应池内的生物量，以提高污染物的去除效率;磁泥则经生物反应池后续的二次沉淀池快速沉淀后，清水排出，一部分污泥直接回流，剩余污泥经过泥磁分离器，磁粉回收利用，污泥排出系统。
这两种磁加载活性污泥生物反应池是利用沉淀池进行重力式固液分离的。这两种方式没有很好地利用磁活性污泥的特性，固液分离效率远低于磁力式固液分离，生物反应区的活性污泥浓度也较低。另外，重力式还需要设置沉淀池增加了工程费用，也不能利用外加磁场提高微生物的活性。
发明内容
本实用新型目的是提供一种应用于磁加载磁泥内回流污水生物处理工艺的磁加载活性污泥生物反应池，该反应池不仅很好地利用了磁加载后活 性污泥所获得的磁性，利用弱磁性固液分离器将磁泥直接回流入生物反应池，进一步提高反应池的活性污泥浓度，而且不需要设置二沉池。同时，对于本系统产生的剩余含磁活性污泥，则通过设置在生物反应池外部的强磁性磁泥分离器，将剩余污泥与磁粉彻底分离，磁粉被送回生物反应池内，而剩余污泥则送往污泥脱水系统处理和处置。

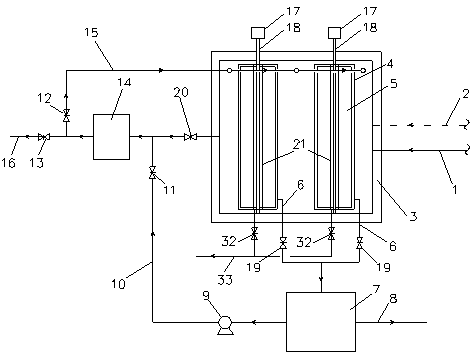

为实现本实用新型目的所采用的技术方案是：所述磁加载活性污泥生物反应池由主要由生物反应池池体、进水和布水系统、空气进气管、空气扩散装置和剩余磁活性污泥排放控制阀组成。其特点是在生物反应池池体内上部位置安装有若干弱磁性固液分离器，在生物反应池池体内还设有强磁性泥磁分离器。
所述弱磁性固液分离器的水槽底部设有集泥槽和排泥管。
所述弱磁性固液分离器由半圆筒形水槽和弱磁旋转磁桶组成;半圆筒形水槽下部设有集泥槽，集泥槽侧面连接有集泥槽沉泥排放阀、沉泥排放管，半圆筒形水槽顶部一侧安装有刮泥板，刮泥板一侧的半圆筒形水槽上连接有弱磁性固液分离器出水管;弱磁旋转磁桶由表面的圆筒形橡胶磁铁和圆筒形弱磁旋转磁桶内支撑架、弱磁旋转磁桶传动轴、传动电机组成。生物反应池池体内还设有强磁性泥磁分离器，所述强磁性泥磁分离器由强磁性泥磁分离器外壳、绝缘空气层、导磁铁壳层、绝缘油层、不锈钢基体、铁芯、金属线圈等组成。
本实用新型磁加载活性污泥生物反应池固液分离效率高，反应池内活性污泥浓度得到极大提高，并且省去了二次沉淀池和污泥浓缩池，使该工艺占地面积小，处理效率高，结构简单，建设费用低。
