申请日2013.01.07
公开(公告)日2013.08.07
IPC分类号E03F5/06; E03F5/042
摘要
本实用新型提供的一种止溢污水井盖组件，井座设置在下水井的井口上方，井座内壁具有支撑井盖边缘的支撑台，胶垫位于井盖下方，悬挂链一端连接井盖底面，另一端连接胶垫。如果下水井污水流入量大于流出量，污水水面上升，则胶垫悬浮在污水水面以上一直伴随污水水面上升直到堵住井口为止，污水无法从井眼溢出，防止污水透过井盖的井眼返到地面污染环境、影响交通。
权利要求书
1.一种止溢污水井盖组件，包括：井盖和井座，井座设置在下水井的井口 上方，井座内壁具有支撑井盖边缘的支撑台，其特征在于，还包括：胶垫和悬 挂链，胶垫位于井盖下方，悬挂链一端连接井盖底面，另一端连接胶垫。
2.根据权利要求1所述的止溢污水井盖组件，其特征在于，所述悬挂链两 端设置有锁扣，井盖底面及胶垫设置有与所述锁扣匹配的锁眼。
3.根据权利要求2所述的止溢污水井盖组件，其特征在于，所述胶垫具有 坡形的侧壁。
4.根据权利要求3所述的止溢污水井盖组件，其特征在于，所述悬挂链数 量为至少两条，所述悬挂链端部连接胶垫的周边。
5.根据权利要求3所述的止溢污水井盖组件，其特征在于，所述悬挂链数 量为一条，其一端连接井盖底面的中心位置，另一端连接胶垫中心位置。
6.根据权利要求1、2、3、4或5所述的止溢污水井盖组件，其特征在于， 所述胶垫表面安装有金属支架，所述金属支架具有第一金属托架和第二金属托 架，所述第一金属托架的下部连接胶垫表面，所述第二金属托架的下部连接胶 垫表面，所述第一金属托架的末端与第二金属的末端铰接，并且，所述第二金 属托架末端的上部设置有用于卡接第一金属托架末端的上部的豁口。
说明书
止溢污水井盖组件
技术领域
本实用新型属于一种井盖，尤其涉及防止下水井溢水的一种止溢污水井盖 组件。
背景技术
下水井是排除地面积水或生活污水的必要公共设施，下水井分为井口、井 底和井体，井壁连通生活污水排污水管、井底连接排水管道，井口安装有井盖 组件。现有井盖组件如图1所示，由井盖11和井座12组成，井盖11设置有井 眼111。井座12埋设于地面以下，井座12外沿覆盖高强度混凝土，井盖11嵌 入井座12内，井盖11边沿搭在井座的内沿121上。
下水井虽然可以排除地面积水或生活污水，但是，一旦井底的排水管道排 水不畅，排污水管排出的生活污水积满下水井从井眼返到地面，污水散发臭味 污染环境，而且冬天污水结冰，影响交通安全。
实用新型内容
有鉴于此，本实用新型提供一种止溢污水井盖组件，当井底的排水管道排 水不畅时，防止污水透过井盖的井眼返到地面污染环境、影响交通。

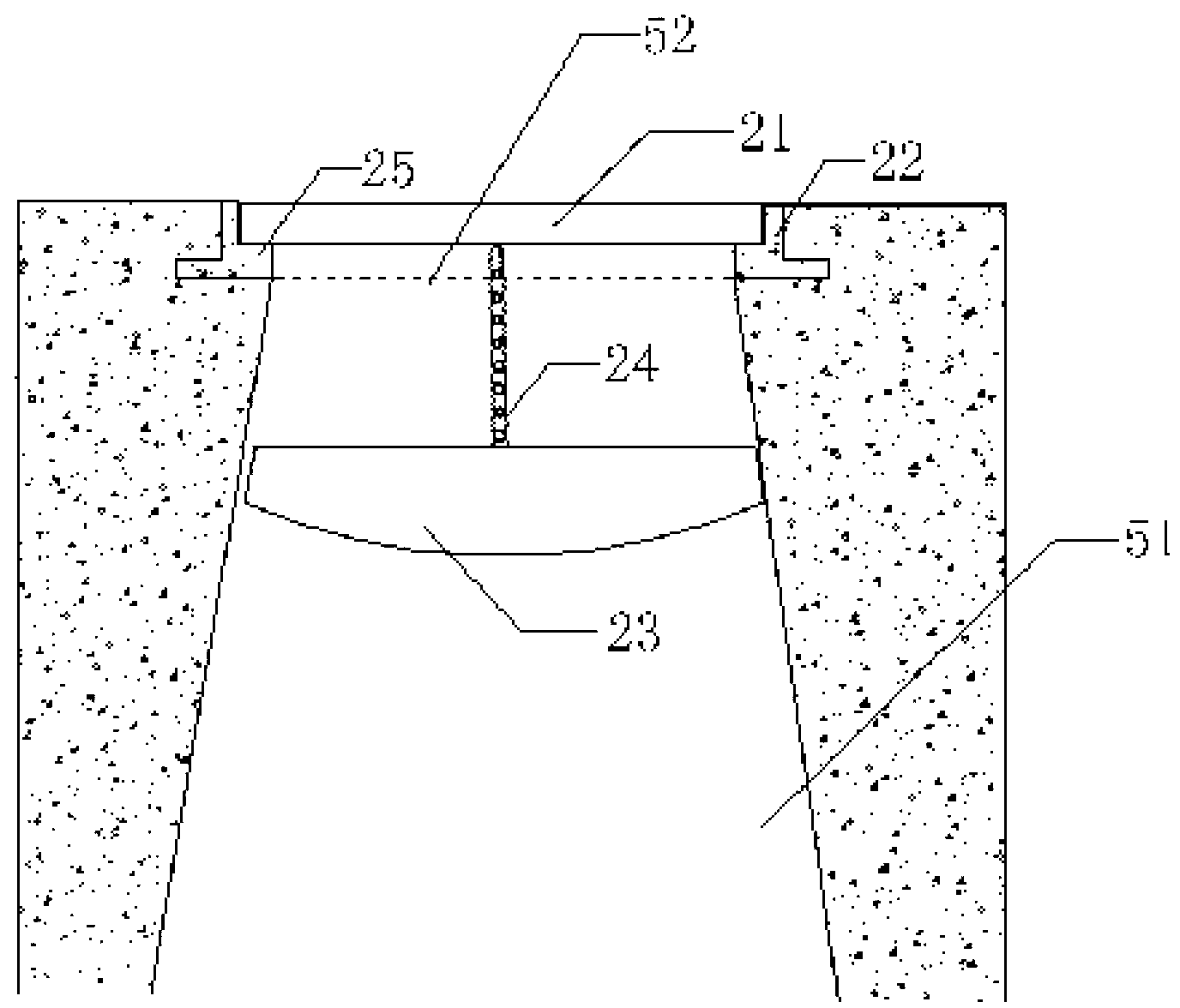

为实现上述技术效果，本实用新型提供一种止溢污水井盖组件，包括：井 盖、井座、胶垫和悬挂链，井座设置在下水井的井口上方，井座内壁具有支撑 井盖边缘的支撑台，胶垫位于井盖下方，悬挂链一端连接井盖底面，另一端连 接胶垫。
优选的，所述悬挂链两端设置有锁扣，井盖底面及胶垫上设置有与所述锁 扣匹配的锁眼。
优选的，所述胶垫具有坡形的侧壁。
优选的，所述悬挂链数量为至少两条，所述悬挂链端部连接胶垫的周边。
优选的，所述悬挂链数量为一条，其一端连接井盖底面的中心位置，另一 端连接胶垫中心位置。
优选的，所述胶垫表面安装有金属支架，所述金属支架具有第一金属托架 和第二金属托架，所述第一金属托架的下部连接胶垫表面，所述第二金属托架 的下部连接胶垫表面，所述第一金属托架的末端与第二金属的末端铰接，并且， 所述第二金属托架末端的上部设置有用于卡接第一金属托架末端的上部的豁 口。
本实用新型提供的一种止溢污水井盖组件，井座设置在下水井的井口上方， 井座内壁具有支撑井盖边缘的支撑台，胶垫位于井盖下方，悬挂链一端连接井 盖底面，另一端连接胶垫。如果下水井污水流入量大于流出量，污水水面上升， 则胶垫悬浮在污水水面以上一直伴随污水水面上升直到堵住井口为止，污水无 法从井眼溢出，防止污水透过井盖的井眼返到地面污染环境、影响交通。
