申请日2013.01.12
公开(公告)日2013.07.17
IPC分类号B01D33/04; B01D33/48; B01D33/46
摘要
本实用新型属于污泥脱水技术领域，尤其涉及一种污泥脱水机吹扫装置，包括污泥脱水机，所述污泥脱水机的机架上固定有洗涤水管，所述洗涤水管位于所述污泥脱水机滤带的上方，所述洗涤水管上设有洗涤水控制阀，所述洗涤水管面向所述滤带的一侧设有多个喷孔，所述洗涤水管上设有进风管，所述进风管上设有进风控制阀，所述洗涤水管面向所述滤带的一侧设有多个毛刷，所述毛刷与所述滤带接触，所述滤带的下方设有污水池。该吹扫装置结构简单，经进风管进入洗涤水管中的风能够辅助洗涤水对滤带的清洗，毛刷对清洗也起到了辅助作用，既节水节电又提高了滤带的清洗率，能够延长滤带的使用周期，减少环境污染。
权利要求书
1.污泥脱水机吹扫装置，包括污泥脱水机，所述污泥脱水机的机架上固定 有洗涤水管，所述洗涤水管位于所述污泥脱水机滤带的上方，所述洗涤水管上 设有洗涤水控制阀，所述洗涤水管面向所述滤带的一侧设有多个喷孔，其特征 在于:所述洗涤水管上设有进风管，所述进风管上设有进风控制阀。
2.如权利要求1所述的污泥脱水机吹扫装置，其特征在于:所述洗涤水管 位于所述滤带的正上方，所述喷孔正对所述滤带。
3.如权利要求1所述的污泥脱水机吹扫装置，其特征在于:所述洗涤水管 面向所述滤带的一侧设有多个毛刷，所述毛刷与所述滤带接触。
4.如权利要求1-3任一项所述的污泥脱水机吹扫装置，其特征在于:所述 滤带的下方设有污水回收装置。
说明书
污泥脱水机吹扫装置
技术领域
本实用新型属于污泥脱水技术领域，尤其涉及一种污泥脱水机吹扫装置。
背景技术
石油炼制过程中常常会产生大量的污水，污水经过沉淀处理后会产生大量 污泥，污泥既使经过浓缩及消化处理，含水率仍高达96%，且其体积很大，难以 消纳处置，因此该污泥必须经过脱水处理，提高泥饼的含固率，以减少污泥堆 置的占地面积，从而减少环境的污染。
目前，采用污泥脱水机对含水污泥进行处理，通常使用的污泥脱水机为带 式污泥脱水机，经过浓缩的污泥与一定浓度的絮凝剂在混合器中充分混合以后， 污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝 后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形 成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压 区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程 度的泥、水分离，最后形成滤饼排出。
该带式污泥脱水机在运行一段时间后，滤带中的滤孔易被污泥堵塞，需要 定期对其清洗，现有的清洗装置是采用高压力洗涤水喷射到滤布上对其滤孔进 行清洗，这种清洗装置需要配备大功率的水泵，费水费电且滤孔中的污泥很难 被清洗掉，其清洗效果不好。
实用新型内容
本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种 结构简单、节能、滤带清洗彻底且能延长其使用周期的污泥脱水机吹扫装置。
为解决上述技术问题，本实用新型的技术方案是：
污泥脱水机吹扫装置，包括污泥脱水机，所述污泥脱水机的机架上固定有 洗涤水管，所述洗涤水管位于所述污泥脱水机滤带的上方，所述洗涤水管上设 有洗涤水控制阀，所述洗涤水管面向所述滤带的一侧设有多个喷孔，所述洗涤 水管上设有进风管，所述进风管上设有进风控制阀。
作为一种改进，所述洗涤水管位于所述滤带的正上方，所述喷孔正对所述 滤带。
作为一种改进，所述洗涤水管面向所述滤带的一侧设有多个毛刷，所述毛 刷与所述滤带接触。
作为一种改进，所述滤带的下方设有污水回收装置。
由于采用了上述技术方案，本实用新型的有益效果是：

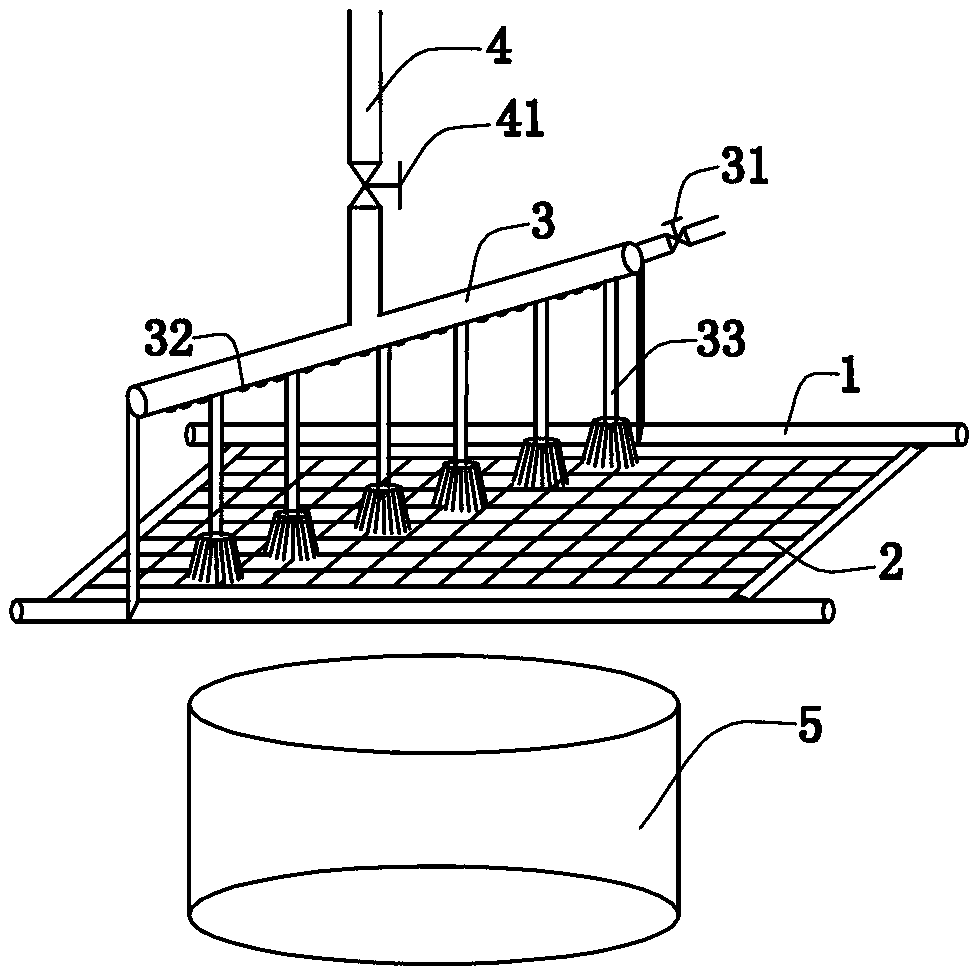

本实用新型提供的污泥脱水机吹扫装置包括污泥脱水机、洗涤水管、毛刷、 进风管和污水回收装置，其结构简单，挤压完污泥并将滤饼输送走的滤带经洗 涤水管喷射的水冲洗，同时打开进风控制阀，经进风管进入洗涤水管中的风通 过洗涤水管上的喷孔对滤带进行吹扫，毛刷有助于扫除滤带上的污泥，使得滤 带上的污泥清洗更彻底，该污泥脱水机吹扫装置不需要使用大功率的水泵，既 节水节电又提高了滤带的清洗率，从而能够延长滤带的使用周期，滤带的下方 设有的污水回收装置能够对吹扫的污泥和污水进行回收，然后再对该含水污泥 进行处理，以减少环境污染。
