申请日2013.03.07
公开(公告)日2013.08.21
IPC分类号C02F1/40; C02F1/24; C02F103/10
摘要
一种应用于油田含聚含油污水处理领域的含油污水三合一节能净水器，主要解决现有含聚含油污水处理装置除油效率低、处理时间长、反洗周期短以及占地面积大等问题。其特征在于：在小封头处焊一倒锥形钟罩收油腔与排污管相连，在收油腔上焊若干根上、下装有筛管的直管与小封头的气洗排污管相通;收油腔下部安装一与进水管相连的旋流碰撞浮选聚结器，在聚结器下方中心部位圆周方向均布若干个曝气器与压缩空气管相连，在曝气器下部安装一呈多层布置的对流搓洗器，对流搓洗器与压缩空气管相连;在筒体内中下部焊有气垫层筛管框架底板。本净化器不加任何药剂通过碰撞聚结、曝气浮选和过滤作用除油，具有除油效率高、反洗周期长、节能等特点。
权利要求书

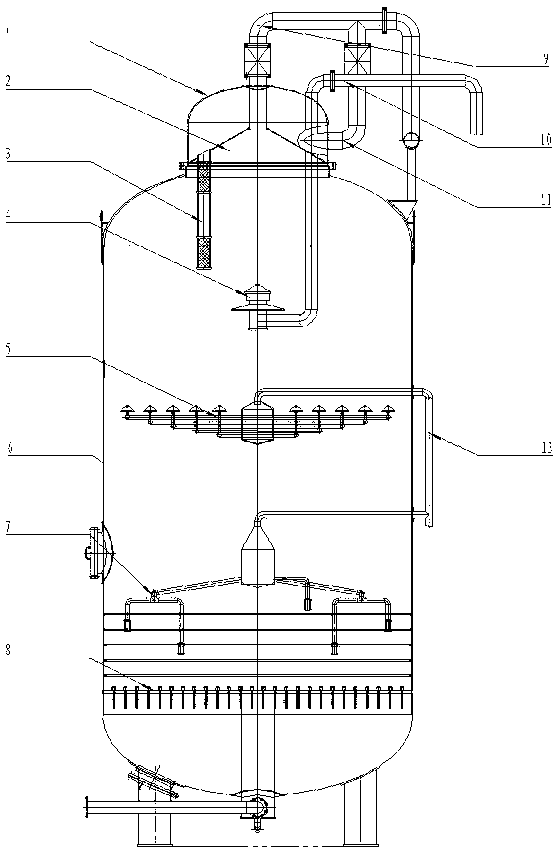

1.一种含油污水三合一节能净化器，其特征在于：在小封头(1)处焊一倒锥形钟罩收油腔(2)与排污管(9)相连，在收油腔(2)上焊若干根上、下装有筛管的直管(3)与小封头(1)的气洗排污管(11)相通;收油腔(2)下部安装一与进水管(10)相连的旋流碰撞浮选聚结器(4)，含油污水通过旋流碰撞浮选聚结器(4)产生弱旋流碰撞聚结，油珠从污水中脱离出来并聚结成大的油滴，再通过污水中释放的微细气泡将油滴粘附，上浮至收油腔(2)里，通过排污管(9)排出。
2.根据权利要求1所述的含油污水三合一节能净化器，其特征在于：在旋流碰撞浮选聚结器(4)下方中心部位圆周方向均布若干个曝气器(5)与压缩空气管(12)相连，通入压缩空气在本净化器内形成二次曝气气浮，曝气器(5)释放的气泡加速油水分离，利用油水密度差使油滴上升至收油腔(2)里，通过排污管(9)排出。
3.根据权利要求2所述的含油污水三合一节能净化器，其特征在于：在曝气器(5)下部安装一呈多层布置的对流搓洗器(7)，对流搓洗器(7)与压缩空气管(11)相连;在筒体(6)内中下部焊有气垫层筛管框架底板(8)。
说明书
含油污水三合一节能净化器
技术领域
本实用涉及一种应用于油田含聚含油污水处理领域的含油污水三合一节能净化器
背景技术
近年来，随着聚驱采油规模不断扩大，油田含聚含油污水站数量逐年增多，由于污水中含聚浓度增加，导致处理难度增大，传统的含油污水的单元处理技术已经不能满足实际处理需求，现有的含聚含油污水处理装置除油效率低、处理时间长、反洗周期短以及占地面积大。因此将重力分离、旋流分离、气浮分离、粗粒化以及过滤等单元处理技术进行组合以进一步提高处理效率、降低处理装置的空间尺寸是一个重要的发展方向。
发明内容
为解决现有含聚含油污水处理装置除油效率低、处理时间长、反洗周期短以及占地面积大等问题，本实用新型提供了一种含油污水三合一节能净化器。本净化器不添加任何化学药剂，利用纯物理作用，通过碰撞聚结、曝气浮选和过滤作用除油，具有除油效率高、反洗周期长、节能等特点。
本实用新型的特征是：在小封头处焊一倒锥形钟罩收油腔与排污管相连，在收油腔上焊若干根上、下装有筛管的直管与小封头的气洗排污管相通;收油腔下部安装一与进水管相连的旋流碰撞浮选聚结器,含油污水通过旋流碰撞浮选聚结器产生弱旋流碰撞聚结，油珠从污水中脱离出来并聚结成大的油滴，再通过污水中释放的微细气泡将油滴粘附，上浮至收油腔里，通过排污管排出;在旋流碰撞浮选聚结器下方中心部位圆周方向均布若干个曝气器与压缩空气管相连，通入压缩空气在本净化器内形成二次曝气气浮，曝气器释放的气泡加速油水分离，利用油水密度差使油滴上升至收油腔里，通过排污管排出;在曝气器下部安装一呈多层布置的对流搓洗器，对流搓洗器与压缩空气管相连;在筒体内中下部焊有气垫层筛管框架底板。
