申请日2012.10.23
公开(公告)日2013.04.10
IPC分类号B01D29/00; B01D29/94; B01D29/68; B01D29/56
摘要
本实用新型提供了一种用于压载水处理系统的高压反冲洗过滤器，包括排污轴，过滤筒同轴设于排污轴外部，过滤筒内设有粗滤网和细滤网;高压水管设于过滤筒内排污轴上，高压水管上粗滤网和细滤网外侧设有高压喷嘴和负压吸嘴;滤筒下方设有进水口和出水口;行程电机通过负压吸口腔与过滤筒一端连接，负压吸口腔下方设有排污口;高压泵设于排污轴上过滤筒另一端，高压泵连接出水口、高压水管;压差变送器连接进水口和出水口，控制器与压差变送器、行程电机和高压泵连接。本实用新型提供的过滤器通过粗、细两道高强度耐海水不锈钢过滤网的过滤，过滤效果好，同时通过高压反冲洗装置对过滤网进行反冲洗，进一步保证了压载水处理系统的清洗效果。
权利要求书

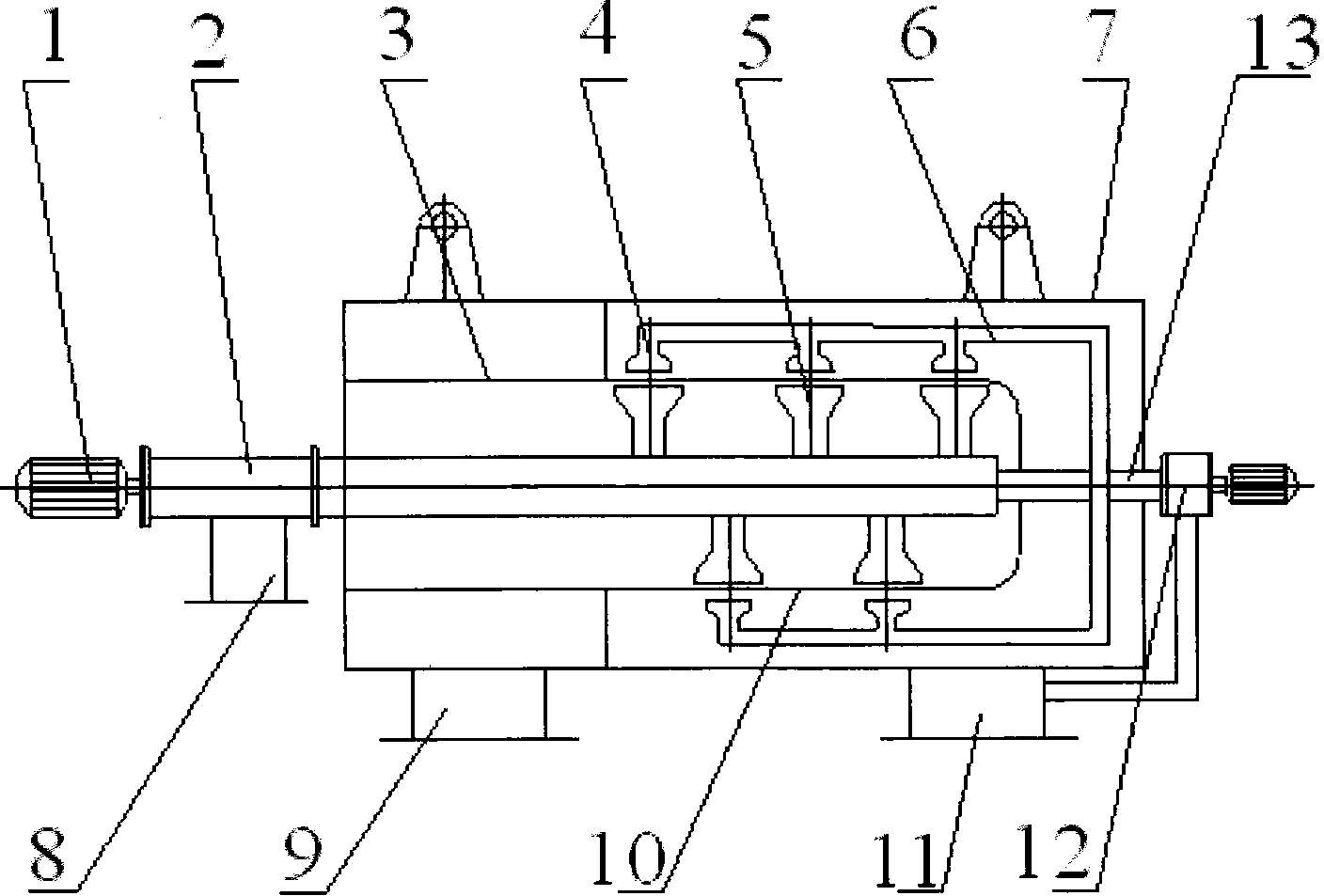

1.一种用于压载水处理系统的高压反冲洗过滤器，其特征在于：包括排污轴 (13)，过滤筒(7)同轴设于排污轴(13)外部，过滤筒(7)内前、后分别设 有互相连接的粗滤网(3)和细滤网(10);高压水管(6)设于过滤筒(7)内排 污轴(13)上，高压水管(6)上粗滤网(3)和细滤网(10)外侧设有高压喷嘴 (4)和负压吸嘴(5);滤筒(7)下方设有进水口(9)和出水口(11);行程电 机(1)通过负压吸口腔(2)与过滤筒(7)一端连接，负压吸口腔(2)下方设 有排污口(8);高压泵(12)设于排污轴(13)上过滤筒(7)另一端，高压泵 (12)连接出水口(11)、高压水管(6);压差变送器连接进水口(9)和出水口 (11)，控制器与压差变送器、行程电机(1)和高压泵(12)连接。
2.如权利要求1所述的一种用于压载水处理系统的高压反冲洗过滤器，其特征 在于：所述细滤网(10)为精度50微米的耐海水不锈钢烧结网。
说明书
一种用于压载水处理系统的高压反冲洗过滤器
技术领域
本实用新型涉及一种用于压载水处理系统的高压反冲洗过滤器，属于船舶压 载水处理系统的自清洗过滤器技术领域。
背景技术
船舶在海上安全航行，根据船舶的货物装载状态和船舶自身的稳定性需加载 一定量的压载物，其作用是保证船舶具有良好的稳定性，船舶普遍采用海水作为 压载物，称之为船舶压载水。然而，压载水是船舶携带的离岸港海水，到岸时将 排入到岸国的海域中，船舶压载水为不同水域间的水生物种传播提供了便利条 件。
由于船舶压载水具有较强的流动性与迁移性，使得外来水生物种在到岸港水 域大量的迁移和入侵，严重破坏当地的海洋生态平衡，从而导致对海洋生态环境、 水产经济和人类健康造成严重威胁。
在这种背景下，国际海事组织(IMO)在2004年颁布了《关于船舶压载水 及其沉积物控制和管理公约》，公约要求全球环保基金组织将因船舶无控制排放 船舶压载水而导致的海域交叉污染列为海洋四大危害之一。为此，公约强制规定， 到2017年所有未安装此设备的远洋船舶均不得驶入IMO成员国港口，否则按违 反公约进行制裁和处罚。
在众多压载水处理技术中，自清洗过滤器其简单的设计以及运行安全可靠和 能够连续大水量过滤等优点，是目前在船舶压载水系统中应用比较广泛的设备。 自清洗过滤器用于拦截海水中较大水生物体和沉积物，改善海水的透光度，从而 提高海水紫外的照射效果。自清洗过滤器在运行时，当压差达到设定值，或达到 系统预设清洗时间间隔时，在不停机的情况下，过滤器自动对过滤网进行清洗， 将清洗沉积在过滤网上的水生物体和沉积物，并将过滤器拦截的所有水生物和沉 积物排回到原取水点，不造成外来水生物种的异地转移。自动清洗装置保持过滤 网的清洁，并在自清洗高沉积物负荷时仍能进行正常有效的运行，从而保证了船 舶压载水系统的正常运行。
自清洗过滤器在清洗滤网过程中，由于滤网被水生物体和沉积物堵塞，通常 采用吸嘴负压抽吸的方法清洗，或用机械刷的方法清洗，但以上两种方法的清洗 效果有限，甚至容易造成沉积物清洗不干净，致使过滤器无法连续正常运行的后 果。
实用新型内容
本实用新型要解决的技术问题是提供一种用于船舶压载水处理系统的清洗 效果好的高压反冲洗过滤器。
为了解决上述技术问题，本实用新型的技术方案是提供一种用于压载水处理 系统的高压反冲洗过滤器，其特征在于：包括排污轴，过滤筒同轴设于排污轴外 部，过滤筒内前、后分别设有互相连接的粗滤网和细滤网;高压水管设于过滤筒 内排污轴上，高压水管上粗滤网和细滤网外侧设有高压喷嘴和负压吸嘴;滤筒下 方设有进水口和出水口;行程电机通过负压吸口腔与过滤筒一端连接，负压吸口 腔下方设有排污口;高压泵设于排污轴上过滤筒另一端，高压泵连接出水口、高 压水管;压差变送器连接进水口和出水口，控制器与压差变送器、行程电机和高 压泵连接。
优选地，所述细滤网为精度50微米的耐海水不锈钢烧结网。
本实用新型提供的一种用于压载水处理系统的高压反冲洗过滤器能保证在 不同的工况条件下，海水由进水口进入自清洗过滤器，经粗滤网滤除较大颗粒性 杂质，再进入细滤网进一步截留水中的水生物体和细小的沉积物，随着过滤介质 中各种水生物和沉积物在细滤网内侧的沉积，过滤网被堵塞，进、出水压差逐渐 增加，当压差达到预设定值时，连接于进出水口的压差变送器便将检测到的压差 信号传递给控制器，控制器自动启动吸嘴负压抽吸和反冲洗高压泵，此时传动装 置带动装有吸嘴的排污轴在滤网内侧做旋转和水平往返运动，同时，在滤网外侧， 高压反冲洗装置对过滤网进行冲洗，并与吸嘴呈对应关系，在不中断正常产水的 前提下，只借助一小部分已过滤过的海水，对过滤网进行高压反冲洗，高压反冲 洗海水透过滤网，连同从滤网上剥离的水生物和沉积物被吸嘴迅速吸入排污轴， 最后由排污口排出。
本实用新型提供的一种用于压载水处理系统的高压反冲洗过滤器相比现有 技术，具有如下有益效果：
(1)过滤效果好，采用粗、细两道高强度耐海水不锈钢过滤网的过滤，滤 除较大颗粒性杂质和海水中的细小杂质，从而达到《船舶压载水和沉积物控制与 管理国际公约》所规定的标准。
(2)有高压反冲洗装置，在不中断正常产水的前提下，借助一小部分已过 滤的海水，通过高压反冲洗装置对过滤网进行反冲洗，进一步保证了自清洗过滤 器的过滤效果。
本实用新型提供的一种用于压载水处理系统的高压反冲洗过滤器克服了现 有技术的不足，通过粗、细两道高强度耐海水不锈钢过滤网的过滤，过滤效果好， 同时通过高压反冲洗装置对过滤网进行反冲洗，进一步保证了压载水处理系统的 清洗效果。
