申请日2013.01.20
公开(公告)日2013.09.11
IPC分类号E03D1/00; E03D1/33; E03D1/012
摘要
本实用新型涉及一种利用生活废水的装置，所要解决的技术问题是提供一种利用日常废水与现有冲水马桶配套使用的马桶冲水后废水自动流入装置，该装置由废水箱，出水板，垂直固定杆，轻质封闭浮球，连接浮球与出水板的连接部分组成，废水箱箱体上有废水进水口，溢水口，废水出水口各一个，采用本装置，出水板可以在马桶水箱正常储水情况下处于闭合状态，马桶冲水后因水位差变大出水板自动打开实现废水自动流入马桶水箱的功能，本实用新型构造简单，造价便宜，节水效果好，易于普及和推广。
权利要求书
1.一种马桶冲水后废水自动流入装置，其包括一个附在马桶水箱内壁上的近似长方体废水箱，一个位于废水箱顶部的废水进水口，一个与马桶水箱相通的出水口，一个与马桶水箱相通的溢水口，一块可完全盖合出水口且与废水箱壁活动连接的出水板，废水箱内一根垂直固定在废水箱底面的垂直固定杆，一个轻质的封闭浮球，浮球上有与垂直固定杆相应的条形洞，使封闭浮球能套在垂直固定杆上随水位变化上下移动，其特征在于：溢水口高度略低于废水箱顶部的废水进水口，废水箱底面水平且与马桶水箱底面有一定的距离，封闭浮球与出水板通过连接部分连接，连接部分可拉紧浮球与出水板，刚好拉紧时废水箱水位等于或略小于马桶水箱的正常储水水位高度，出水板面积大于出水口而只能向废水箱外侧打开。
2.按照权利要求1所述的马桶冲水后废水自动流入装置，其特征在于：出水口在废水箱侧面的底部，废水箱内有一根水平杆，水平杆与出水口所在侧面平行，水平杆与出水口在一个水平面上且位于封闭浮球下方，两端固定在相对的废水箱内壁上，封闭浮球与出水板的连接部分是一条无弹性的连接带，连接带无缠绕地绕过水平杆连接封闭浮球表面与出水板，封闭浮球是柱体，其高度等于溢水口底端位置到马桶正常储水水位的高度差。
3.按照权利要求1所述的马桶冲水后废水自动流入装置，其特征在于：出水口在封闭浮球下方的废水箱底面上，封闭浮球与出水板的连接部分是一条无弹性的连接带，连接部分垂直连接封闭浮球表面与出水板，封闭浮球是柱体，其高度等于溢水口底端位置到马桶正常储水水位的高度差。
说明书
马桶冲水后废水自动流入装置
技术领域
本实用新型涉及一种马桶冲水后马桶水箱的辅助供水装置，特别涉及一种马桶冲水后废水自动流入装置。
背景技术
随着现代社会水资源紧缺和人们节水意识的增强，日常生活中很多人愿意将较洁净的生活用水储存后用来冲马桶，这使得一种便捷的废水利用型马桶成为社会需要，但现在存在的废水利用型马桶因为构造复杂造价较贵等原因难以普及。中国实用新型专利说明书CN202359624U公开了一种较为方便的废水利用型马桶水箱，这种马桶水箱包括水箱体，过滤器，浮球开关，电磁阀，控制器，上段出水管，下段出水管，溢水管和水位表组成，使用时需要将废水倒入，水量不足时通过浮球开关补充水量，然后手动触摸控制器使电磁阀打开。上述废水利用型马桶水箱操作不方便，与现在普遍使用的马桶区别较大，难以普及。
实用新型内容
本实用新型所要解决的技术问题是提供一种利用日常废水与现有冲水马桶配套使用的马桶冲水后废水自动流入装置。
为解决上述技术问题，本实用新型的马桶冲水后废水自动流入装置的技术方案是：一个近似长方体的废水箱作为主体附在现在常用的冲水马桶水箱内壁上，废水箱顶部有一个废水进水口，废水通过废水进水口流入废水箱，废水箱底面水平并与马桶水箱底部有一定距离，这样马桶冲水后废水达到最大水量时也可尽量全部进去马桶水箱，废水箱底部附近有一个废水出水口通向马桶水箱，废水出水口上盖有一个出水板，出水板与废水箱壁活动连接，出水板面积大于废水出水口面积，可以完全盖合出水板，因而只能向废水箱外部的马桶水箱一侧打开，废水箱一个侧面上有一个通向马桶水箱的溢水口，溢水口高度略低于废水进水口，高于马桶水箱正常储水状态下的水位线，废水箱底面固定一个垂直固定杆，一个轻质的封闭浮球，浮球上有与垂直固定杆相应的条形洞，使封闭浮球能套在垂直固定杆上随水位变化上下移动，封闭浮球与出水板通过连接 部分连接，连接部分可拉紧浮球与出水板，刚好拉紧时废水箱水位等于或略小于马桶水箱的正常储水水位高度;当废水箱水位达到最高水位即溢水口处且马桶水箱水位为正常储水水位时，封闭浮球完全浸没，浮球浮力对出水板作用与废水箱内外水位差对出水板作用刚好平衡或封闭浮球作用略微大一点;当封闭浮球部分浸没水中时，尽管废水箱水位高，但浮球所产生浮力通过连接部分作用力于出水板使出水板闭合;当废水箱水位较低封闭浮球对出水板无作用时，马桶水箱水位高于废水箱水位出水板闭合。

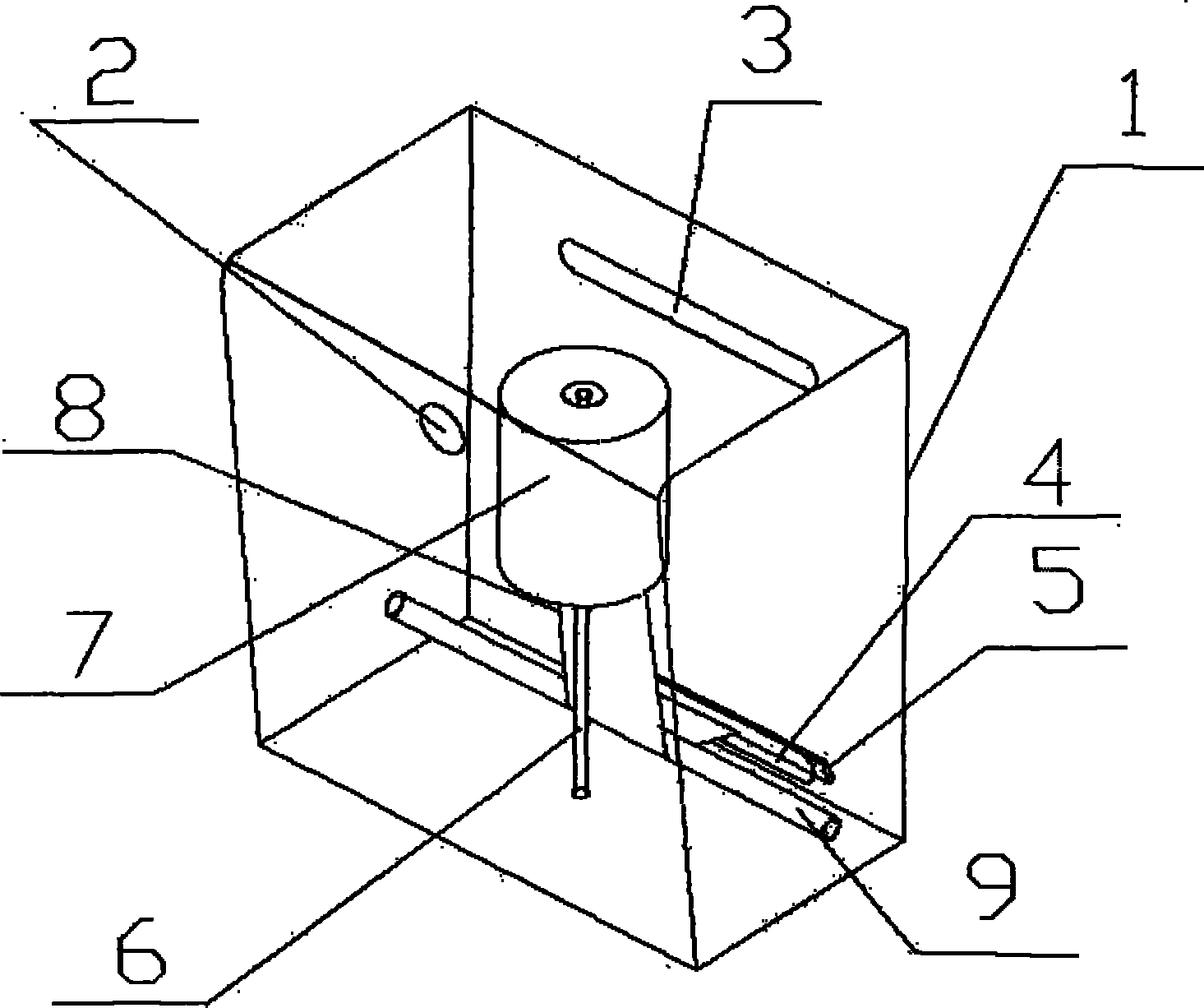

此装置的废水出水口可以在废水箱侧面的底部，连接部分为一条无弹性的连接带，另外有一根水平杆，水平杆与出水口所在侧面平行，且与出水口在一个水平面上又在封闭浮球下方，水平杆两端固定在相对的废水箱内壁上，连接带无缠绕地绕过水平杆连接封闭浮球表面与出水板，连接带长度为马桶水箱达到正常储水水位，废水箱水位等于或略低于马桶水箱水位时刚好拉紧浮球和出水板的合适长度，封闭浮球是柱体，其高度约等于溢水口底端位置到马桶正常储水水位的高度差。
此装置废水出水口也可以在封闭浮球下方的废水箱底面上，此时浮球与出水板通过一条无弹性的连接带连接，连接带垂直连接封闭浮球表面与出水板，连接带长度为马桶水箱达到正常储水水位，废水箱水位等于或略低于马桶水箱水位时刚好拉紧浮球和出水板的合适长度，浮球是柱体，其高度等于溢水口底端位置到马桶正常储水水位的高度差。
工作时，马桶冲水后，马桶水箱水位迅速下降，若废水箱水位使封闭浮球完全或部分浸没水中，由于废水箱内外水位差变大，封闭浮球对出水板作用力不够，出水板打开，废水自动流入马桶水箱，若废水较少，浮球对出水板无作用力，此时废水水位低于马桶水箱水位，马桶冲水后马桶水箱水位迅速下降，出水板打开，废水流入马桶水箱;由于马桶冲水迅速，冲水马桶水箱连接自来水管的进水口很快被堵住，所以进入马桶的废水几乎没有流入马桶内。
本实用新型的技术效果是，采用上述技术方案，与现有的冲水马桶结合使用，可以有效地利用生活废水，且本实用新型构造极为简单，造价便宜，与现有的大部分废水利用马桶相比，简单便宜，更容易普及和推广。
