申请日2013.03.09
公开(公告)日2013.08.28
IPC分类号E03F5/14; E03F5/22
摘要
本实用新型涉及污水处理设备领域，具体涉及一种全自动固液分离污水提升装置，包括进水管、与所述进水管连接的固液分离器、与所述固液分离器通过管道连接的污水提升装置以及控制器，所述固液分离器上连接工艺管道，所述工艺管道与所述污水提升装置设置在一污水汇集箱内;所述进水管上设置闸阀，所述进水管一侧连接一分支管，所述分支管端部设置止回阀，所述控制器分别与所述闸阀、止回阀以及污水提升装置的开关电连接。本实用新型可自动清洗污水中残留的杂质，自动控制运行，无人值守，自我诊断，自我保护，节省人力成本;结构紧凑，占地面积小，适用于楼宇、酒店、地污水提升及排放、水利等环境，排污安全效果明显，长期运行可靠稳定。
权利要求书
1.一种全自动固液分离污水提升装置，其特征在于：

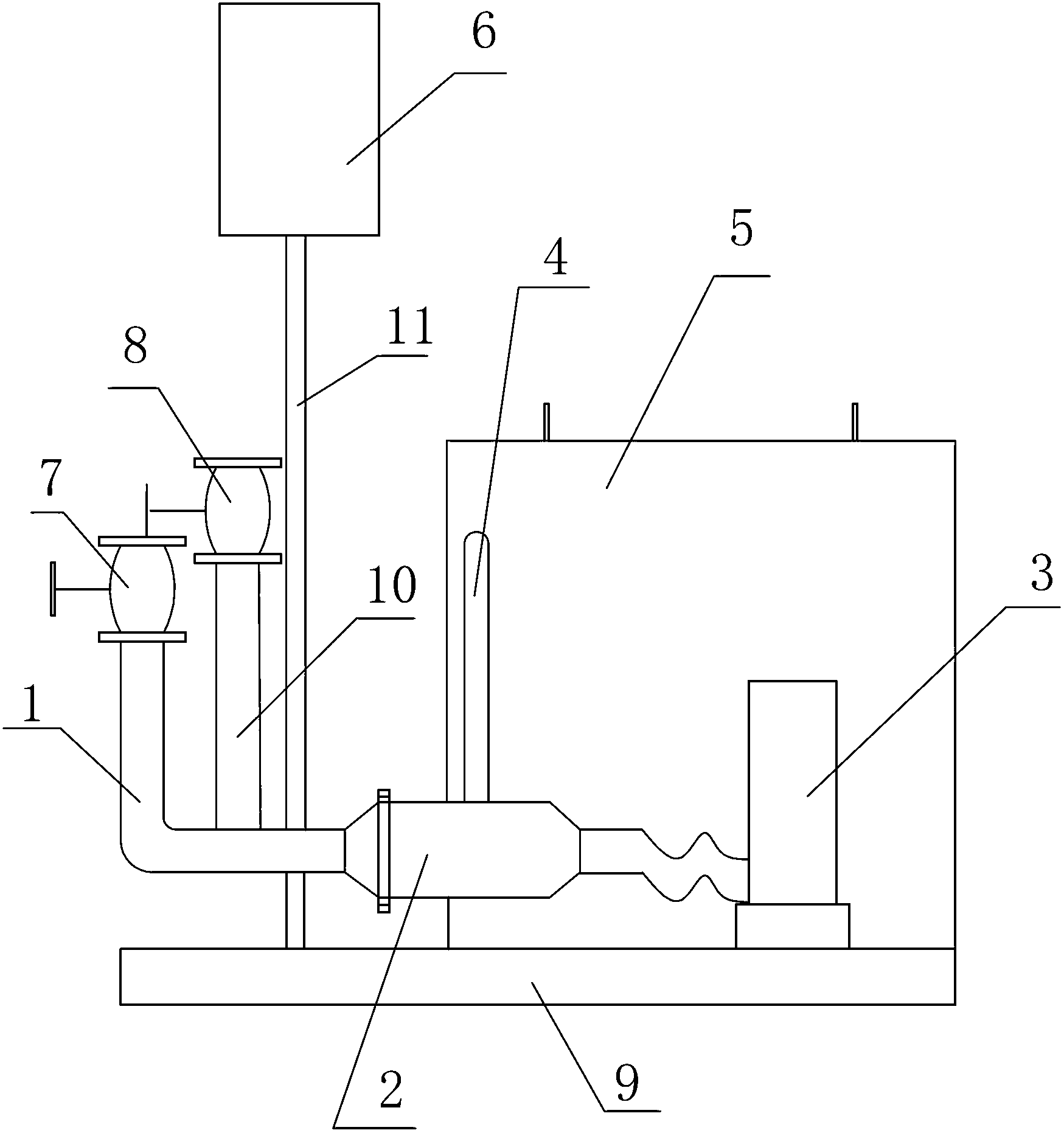

包括进水管(1)、与所述进水管(1)连接的固液分离器(2)、与所述固液分离器(2)通过管道连接的污水提升装置(3)以及控制器(6)，所述固液分离器(2)上连接工艺管道(4)，所述工艺管道(4)与所述污水提升装置(3)设置在一污水汇集箱(5)内;
所述进水管(1)上设置闸阀(7)，所述进水管(1)一侧连接一分支管(10)，所述分支管(10)端部设置一止回阀(8)，所述控制器(6)分别与所述闸阀(7)、止回阀(8)以及污水提升装置(3)的开关电连接。
2.如权利要求1所述全自动固液分离污水提升装置，其特征在于：所述固液分离器(2)为自动反冲洗固液分离器。
3.如权利要求1所述全自动固液分离污水提升装置，其特征在于：所述止回阀(8)位置竖直位置高于所述闸阀(7)。
说明书
全自动固液分离污水提升装置
技术领域
本实用新型涉及污水提升处理设备领域，尤其涉及一种全自动固液分离污水提升装置。
背景技术
目前，市面上的污水提升处理装置有很多种，但是由于污水里面的杂质较多，一般的污水处理装置都需要不间断地人工处理固体杂质，浪费人工以及时间，若不处理，则会堵塞系统 ;另外，现有的污水处理装置零部件多，占地面积大，不适用于酒店、楼宇等中小型环境。
实用新型内容
本实用新型解决的问题是现有的污水提升处理装置浪费人力、时间以及占地面积大的缺陷，提供一种全自动固液分离污水提升装置，其可自动处理污水中的杂质，处理成本低、占地面积小，适用范围广。
本实用新型实施例提供一种全自动固液分离污水提升装置，包括进水管、与所述进水管连接的固液分离器、与所述固液分离器通过管道连接的污水提升装置以及控制器，所述固液分离器上连接工艺管道，所述工艺管道与所述污水提升装置设置在一污水汇集箱内;所述进水管上设置闸阀，所述进水管一侧连接一分支管，所述分支管端部设置一止回阀，所述控制器分别与所述闸阀、止回阀以及污水提升装置的开关电连接。
优选地，所述固液分离器为自动反冲洗固液分离器。
优选地，所述止回阀位置竖直位置高于所述闸阀。
本实用新型所述全自动固液分离污水提升装置，有益效果是：
其自动清洗污水中残留的杂质，自动控制运行，无人值守，自我诊断，自我保护，从而节省了人力成本;
结构紧凑，占地面积小，适用于楼宇、酒店、水利等环境，排污安全效果明显，长期运行可靠稳定。
