申请日2012.11.10
公开(公告)日2013.04.17
IPC分类号F24J3/00; E03B1/00
摘要
本实用新型提供一种基于废水余热回收的多路供水系统，其特征在于：包括高温废水池、高温清水池、中温清水池、换热器和冷水管道，其中冷水管道的输出端接生产车间，并与高温废水池的输出端分别接通换热器的高温水输入端和低温水输入端，换热器的高温水输出端经设有阀门的管道分别接高温清水池和中温清水池，换热器的低温水输出端排出废水，中温清水池经设有阀门的管道接通高温清水池，高温清水池和中温清水池的输出端分别接生产车间。本系统废水排放温度更低，余热回收量大，能够为生产车间提供高温、中温和冷水三种温度的生产用水，使各级供水温度达到或接近工艺需求温度，提高生产效率，工作性能优良。
权利要求书

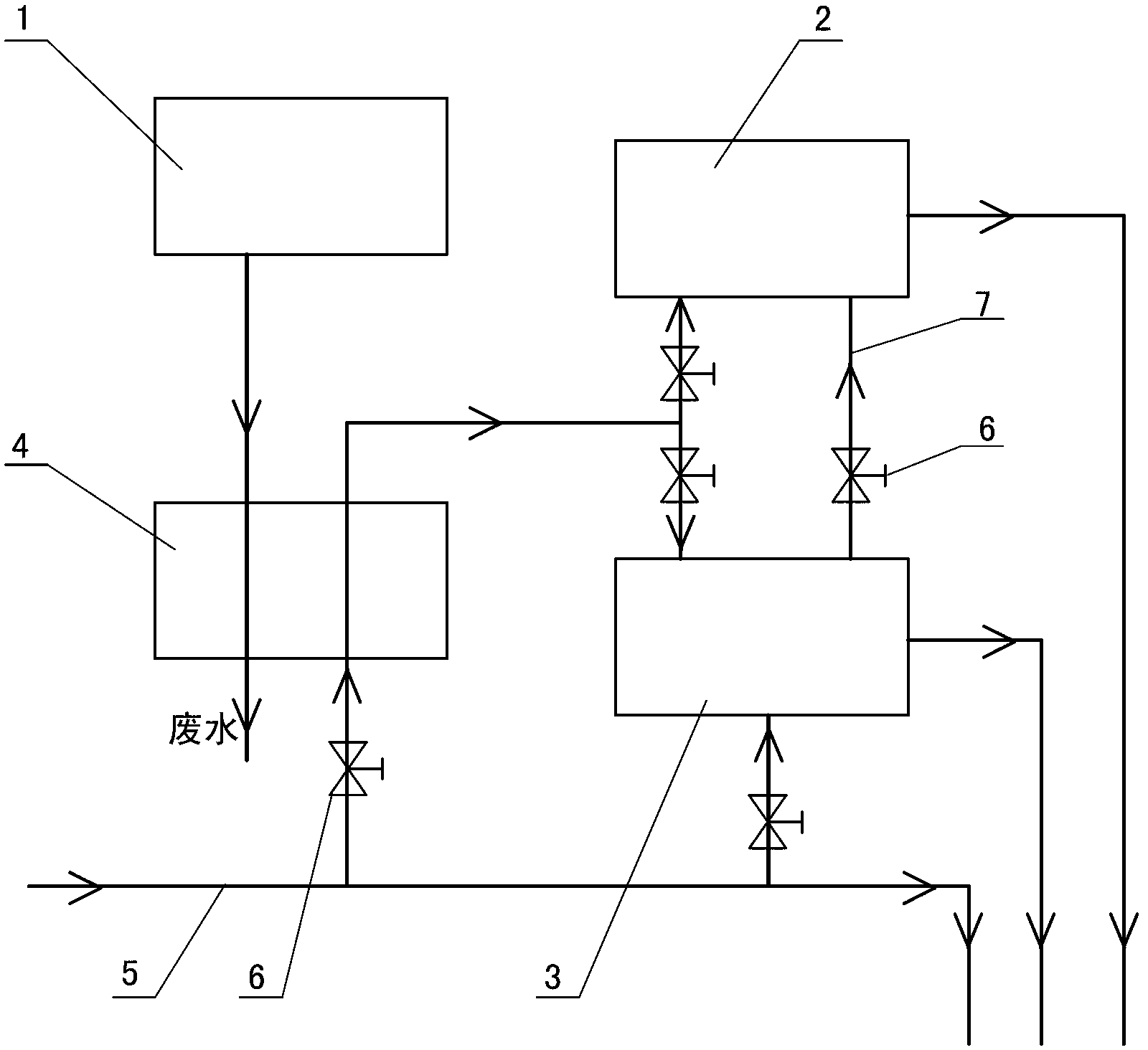

1.一种基于废水余热回收的多路供水系统，其特征在于：包括高温废水池(1)、高温 清水池(2)、中温清水池(3)、换热器(4)和冷水管道(5)，其中冷水管道(5)的输出 端接生产车间，并与高温废水池(1)的输出端分别接通换热器(4)的高温水输入端和低温 水输入端，换热器(4)的高温水输出端经设有阀门(6)的管道(7)分别接高温清水池(2) 和中温清水池(3)，换热器(4)的低温水输出端排出废水，中温清水池(3)经设有阀门(6) 的管道(7)接通高温清水池(2)，高温清水池(2)和中温清水池(3)的输出端分别接生 产车间。
说明书
基于废水余热回收的多路供水系统
技术领域
本实用新型提供一种基于废水余热回收的多路供水系统，属于余热回收和生产供水技术 领域。
背景技术
现有废水余热回收技术为清水与高温废水换热，得到单一温度的高温清水供水。实际生 产中不同的品种、不同工艺、不同工序需要不同温度的水源。单一温度供水只能以较低温度 供水，然后使用蒸汽等能源再加热到较高工艺温度，需要消耗大量能源。
实用新型内容
本实用新型的目的是提供一种能克服上述缺陷、余热利用更加彻底、具有多种供水温度 的基于废水余热回收的多路供水系统。其技术方案为：
一种基于废水余热回收的多路供水系统，其特征在于：包括高温废水池、高温清水池、 中温清水池、换热器和冷水管道，其中冷水管道的输出端接生产车间，并与高温废水池的输 出端分别接通换热器的高温水输入端和低温水输入端，换热器的高温水输出端经设有阀门的 管道分别接高温清水池和中温清水池，换热器的低温水输出端排出废水，中温清水池经设有 阀门的管道接通高温清水池，高温清水池和中温清水池的输出端分别接生产车间。
本实用新型与现有技术相比，其优点在于：废水排放温度更低，余热回收量大，能够为 生产车间提供高温、中温和冷水三种温度的生产用水，使各级供水温度达到或接近工艺需求 温度，提高生产效率，工作性能优良。
