申请日2012.11.19
公开(公告)日2013.05.01
IPC分类号C02F103/16; C02F9/04
摘要
本实用新型公开了一种铅冶炼的污水处理配套设备，包括污水处理配套设备，包括污水调节池、一段中和槽、一段氧化槽、浓密机、压滤机、一段中间水池、二段中和槽、二段氧化槽和二段中间水池，所述二段氧化槽与二段中间水池之间还依次设有浆泵和压滤机，所述浆泵的入口与二段氧化槽联通、出口与压滤机入口联通;所述压滤机的排水口与二段中间水池联通。本实用新型利用了压滤机代替了膜过滤机，使用方便，污水处理后水质好，降低了使用成本低，提高经济效益。
权利要求书

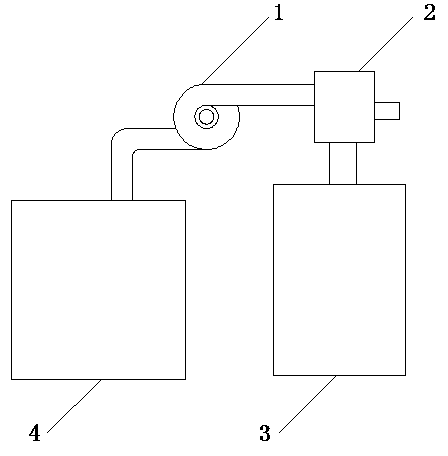

1.一种铅冶炼的污水处理配套设备，包括污水调节池、一段中和槽、一段氧化槽、浓密机、压滤机、一段中间水池、二段中和槽、二段氧化槽(4)和二段中间水池(3)，其特征在于：所述二段氧化槽(4)与二段中间水池(3)之间还依次设有浆泵(1)和压滤机(2)，所述浆泵(1)的入口与二段氧化槽(4)联通、出口与压滤机(2)入口联通;所述压滤机(2)的排水口与二段中间水池(3)联通。
说明书
铅冶炼的污水处理配套设备
技术领域
本实用新型涉及一种铅冶炼的污水处理配套设备。
背景技术
目前铅冶炼厂污水的处理，一般采用两段中和两段氧化后，再经过膜过滤器过滤处理，处理后水质才能达到国家排放标准。其工作过程是：先将污水调节池中的污水经过一段中和槽中和、一段氧化槽中氧化，再经过浓密机分离出上清液和滤液，滤液经过压滤机压滤出滤渣排出，滤液与上清液流入一段中间水池，再通过二段中和槽中和与二段氧化槽氧化，流入二段中间水池，最后通过膜过滤机过滤。在这种处理过程中，由于膜过滤机故障率较高，导致二段氧化后液无法进行处理，从而致使整个系统停车，影响正常生产，使用不方便。其次，过滤机的过滤膜需要频繁地更换，过滤膜价格昂贵，使用成本高。
实用新型内容
本实用新型要解决的技术问题是提供一种使用方便、使用成本低、过滤器出现故障时不影响生产的铅冶炼的污水处理配套设备。
为了解决上述技术问题，本实用新型的铅冶炼的污水处理配套设备，包括污水处理配套设备，包括污水调节池、一段中和槽、一段氧化槽、浓密机、压滤机、一段中间水池、二段中和槽、二段氧化槽和二段中间水池，所述二段氧化槽与二段中间水池之间还依次设有浆泵和压滤机，所述浆泵的入口与二段氧化槽联通、出口与压滤机入口联通;所述压滤机的排水口与二段中间水池联通。
采用本实用新型的结构，由于在二段氧化槽与二段中间水池之间依次设置了浆泵和压滤机，浆泵的入口与二段氧化槽联通、出口与压滤机入口联通，压滤机的排水口与二段中间水池联通。在污水处理过程中，浆泵将二段氧化槽经过二次氧化的污水输送至压滤机再次过滤，利用了压滤机代替了膜过滤机，使用方便，污水处理后水质好，降低了使用成本低，提高经济效益。
